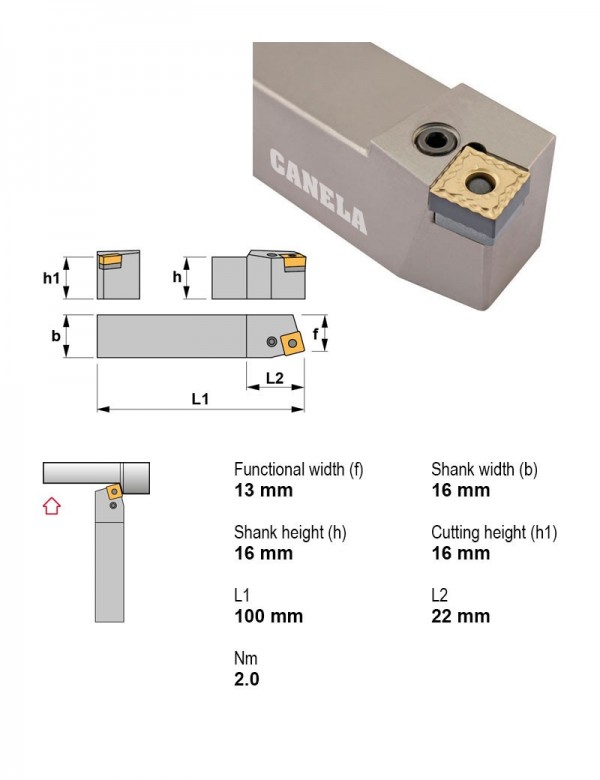

Державка токарная, 16X16, 75°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
Canela · Державки токарные — рычажный зажим, пластина S (квадратная 90°) · арт. PSBNL1616H09

Державка токарная, 16X16, 75°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный

Применениевнутреннее торцевание, точение
Главный угол в плане75°
Крепление пластиныРычажный зажим
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияЛевое
Под пластину, I.C.9.52 мм
Задний уголОтрицательный
Сечение державки16X16
Форма пластиныS — квадратная 90°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул PSBNL1616H09 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу PSBNL1616H09 →

Другие типоразмеры серии

Державки токарные — рычажный зажим, пластина S (квадратная 90°) — 148 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрименениеГлавный угол в планеВнутренняя подача СОЖНаправление резанияПод пластину, I.C., ммСечение державкиВ список
PSBNL1212F09внутреннее торцевание, точение75°НетЛевое9.5212X12
PSBNL1616H09внутреннее торцевание, точение75°НетЛевое9.5216X16Текущая
PSBNL2020K09внутреннее торцевание, точение75°НетЛевое9.5220X20
PSBNL2020K12внутреннее торцевание, точение75°НетЛевое12.720X20
PSBNL2525M12внутреннее торцевание, точение75°НетЛевое12.725X25
PSBNL2525M15внутреннее торцевание, точение75°НетЛевое15.8825X25
PSBNL3225P12внутреннее торцевание, точение75°НетЛевое12.732X25
PSBNL3232P15внутреннее торцевание, точение75°НетЛевое15.8832X32
PSBNL3232P19внутреннее торцевание, точение75°НетЛевое19.0532X32
PSBNL4040S19внутреннее торцевание, точение75°НетЛевое19.0540X40
PSBNL4040S25внутреннее торцевание, точение75°НетЛевое25.440X40
PSBNL5050T19внутреннее торцевание, точение75°НетЛевое19.0550X50
Показать ещё · всего в серии 148

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PSBNL1616H09.

Винты для пластин3

  • 0009Штифт деревянный 0009
  • 1606Винт рычажного зажима M6×1, Характер резания Прерывистое, Вид обработки Получистовая, черновая
  • 4110Штифт стопорный

Запчасти к инструменту3

  • 3509Пластина опорная квадратная 3509
  • 5025Ключ шестигранный A2,5
  • 8009Рычаг прижимной 8009

Документы по позиции

Для этой позиции документы пока не привязаны.
