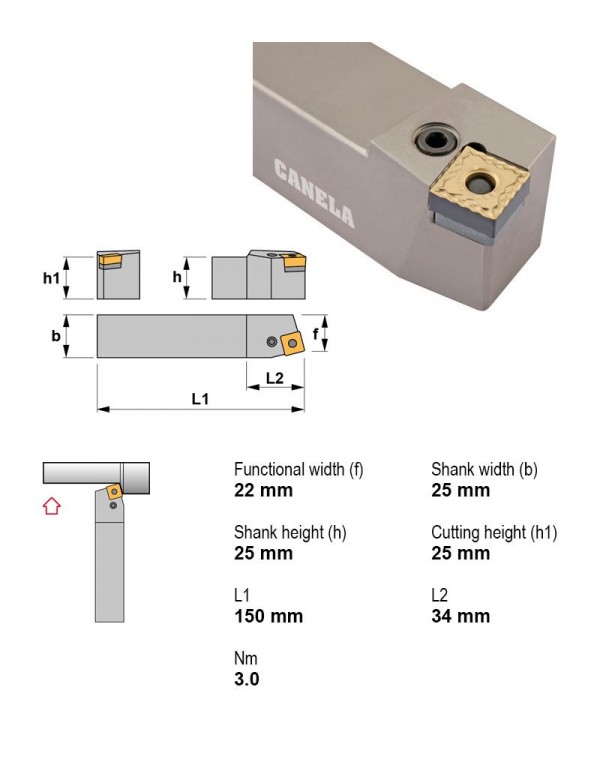

Canela · Державки токарные — рычажный зажим, пластина S (квадратная 90°) · арт. PSBNL2525M15
Державка токарная, 25X25, 75°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
| Применение | внутреннее торцевание, точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Под пластину, I.C. | 15.88 мм |
| Задний угол | Отрицательный |
| Сечение державки | 25X25 |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — рычажный зажим, пластина S (квадратная 90°) — 148 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| PSBNL1212F09 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Левое | 9.52 | 12X12 | |
| PSBNL1616H09 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Левое | 9.52 | 16X16 | |
| PSBNL2020K09 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Левое | 9.52 | 20X20 | |
| PSBNL2020K12 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Левое | 12.7 | 20X20 | |
| PSBNL2525M12 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Левое | 12.7 | 25X25 | |
| PSBNL2525M15 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Левое | 15.88 | 25X25 | Текущая |
| PSBNL3225P12 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Левое | 12.7 | 32X25 | |
| PSBNL3232P15 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Левое | 15.88 | 32X32 | |
| PSBNL3232P19 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Левое | 19.05 | 32X32 | |
| PSBNL4040S19 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Левое | 19.05 | 40X40 | |
| PSBNL4040S25 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Левое | 25.4 | 40X40 | |
| PSBNL5050T19 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Левое | 19.05 | 50X50 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSBNL2525M15.
Оправки расточные2
- PSC40-SVQCL27080-16Оправка расточная Ø40 мм, 107°30', левое, Присоединение PSC, Под пластину, I.C. 9,52 мм
- PSC50-PCLNL35150-16Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
Винты для пластин1
- 4115Штифт стопорный 4115
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Пластины расточные для малых отверстий1
- LS16.1897.02TL20Пластина расточная S16.1897.02, R 0,2 мм, отверстие от Ø15,5 мм, левая, сплав TL20
Пластины токарные по ISO 18321
- SNMG150612RC-TN30Пластина токарная, квадратная 90°, IC 15,88 мм, сплав TN30
Документы по позиции
Для этой позиции документы пока не привязаны.
