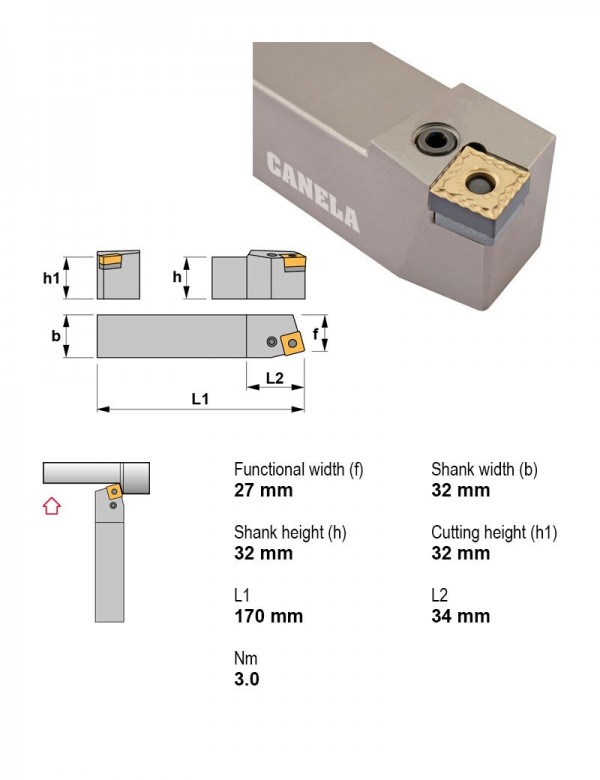

Canela · Державки токарные — внутреннее торцевание, точение · арт. PSBNL3232P15
Державка токарная, 32X32, 75°, левое
| Применение | внутреннее торцевание, точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Отрицательный |
| Сечение державки | 32X32 |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — внутреннее торцевание, точение — 310 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSBNL1616H09 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | S — квадратная 90° | 16X16 | |
| PSBNL2020K09 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | S — квадратная 90° | 20X20 | |
| PSBNL2020K12 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | S — квадратная 90° | 20X20 | |
| PSBNL2525M12 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | S — квадратная 90° | 25X25 | |
| PSBNL2525M15 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | S — квадратная 90° | 25X25 | |
| PSBNL3225P12 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | S — квадратная 90° | 32X25 | |
| PSBNL3232P15 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | S — квадратная 90° | 32X32 | Текущая |
| PSBNL3232P19 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | S — квадратная 90° | 32X32 | |
| PSBNL4040S19 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | S — квадратная 90° | 40X40 | |
| PSBNL4040S25 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | S — квадратная 90° | 40X40 | |
| PSBNL5050T19 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | S — квадратная 90° | 50X50 | |
| PSBNL5050T25 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | S — квадратная 90° | 50X50 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSBNL3232P15.
Оправки расточные2
- PSC40-SVQCL27080-16Оправка расточная Ø40 мм, 107°30', левое
- PSC50-PCLNL35150-16Оправка расточная Ø50 мм, 95°, левое
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм
Пластины канавочные и отрезные1
- LS16.1897.02TL20Пластина отрезная, прямоугольная 90°, IC 11,0 мм, сплав TL20
Пластины токарные по ISO 18321
- SNMG150612RC-TN30Пластина токарная, квадратная 90°, IC 15,88 мм, сплав TN30
Документы по позиции
Для этой позиции технический лист пока не привязан.
