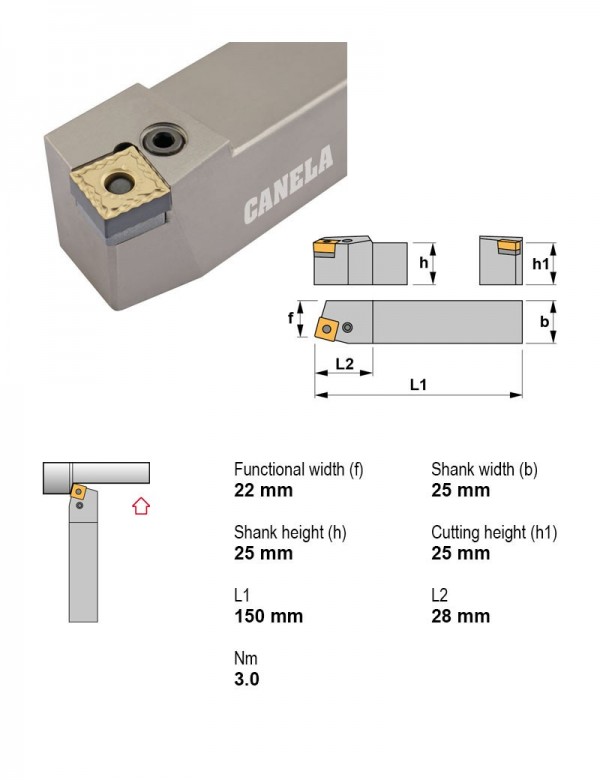

Canela · Державки токарные — рычажный зажим, пластина S (квадратная 90°) · арт. PSBNR2525M12
Державка токарная, 25X25, 75°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
| Применение | внутреннее торцевание, точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Отрицательный |
| Сечение державки | 25X25 |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — рычажный зажим, пластина S (квадратная 90°) — 148 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| PSBNL5050T19 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Левое | 19.05 | 50X50 | |
| PSBNL5050T25 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Левое | 25.4 | 50X50 | |
| PSBNR1212F09 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Правое | 9.52 | 12X12 | |
| PSBNR1616H09 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Правое | 9.52 | 16X16 | |
| PSBNR2020K09 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Правое | 9.52 | 20X20 | |
| PSBNR2020K12 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Правое | 12.7 | 20X20 | |
| PSBNR2525M12 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Правое | 12.7 | 25X25 | Текущая |
| PSBNR2525M15 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Правое | 15.88 | 25X25 | |
| PSBNR3225P12 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Правое | 12.7 | 32X25 | |
| PSBNR3232P15 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Правое | 15.88 | 32X32 | |
| PSBNR3232P19 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Правое | 19.05 | 32X32 | |
| PSBNR4040S19 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Правое | 19.05 | 40X40 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSBNR2525M12.
Пластины токарные по ISO 18323
- SNMG120404FMC-TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный
- SNMG120408KC-TK15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TK15
- SNMG120408TC-TS20Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TS20
Оправки расточные2
- PSC40-PCLNL27080-12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC63-DCLNL17100-12Оправка расточная Ø63 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 12,7 мм
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Пластины резьбовые токарные1
- LS16.0815.01TL20Пластина резьбовая S16.0815.01, метрическая резьба, неполный профиль, шаг 1,5–1,75 мм, отверстие от Ø16 мм, левая, сплав TL20
