Canela · Пластины токарные — форма S (квадратная 90°) · арт. SNMG120408TC-TS20

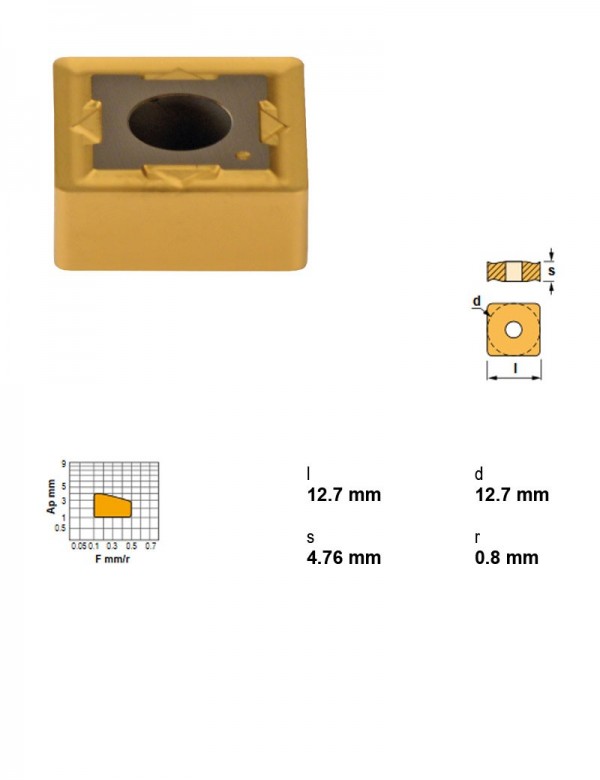

Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TS20
| Применение | Точение |
|---|---|
| Радиус при вершине | 0.8 |
| Характер резания | Непрерывное, лёгкое прерывание |
| Марка сплава | TS20 |
| I.C. | 12,7 мм |
| Вид обработки | Чистовая, получистовая, черновая |
| Группа материалов | Жаропрочные сплавы и титан |
| Задний угол | Отрицательный |
| Форма пластины | S — квадратная 90° |
| Толщина пластины | 4,76 мм |
Другие типоразмеры серии
Пластины токарные — форма S (квадратная 90°) — 60 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Марка сплава | I.C., мм | Радиус при вершине | Применение | Группа материалов | Задний угол | Толщина пластины, мм | В список |
|---|---|---|---|---|---|---|---|---|
| SNGX150716CX6 | CX6 | 15,88 | 1.6 | Точение | Чугун | Отрицательный | 7,94 | |
| SNGX150716CX9 | CX9 | 15,88 | 1.6 | Точение | Чугун | Отрицательный | 7,94 | |
| SNMG120404FMC-TN15 | TN15 | 12,7 | 0.4 | Точение | Сталь | Отрицательный | 4,76 | |
| SNMG120408KC-TK15 | TK15 | 12,7 | 0.8 | Точение | Чугун | Отрицательный | 4,76 | |
| SNMG120408MHC-TN20 | TN20 | 12,7 | 0.8 | Точение | Сталь | Отрицательный | 4,76 | |
| SNMG120408MHC-TN30 | TN30 | 12,7 | 0.8 | Точение | Сталь | Отрицательный | 4,76 | |
| SNMG120408TC-TS20 | TS20 | 12,7 | 0.8 | Точение | Жаропрочные сплавы и титан | Отрицательный | 4,76 | Текущая |
| SNMG120412RC-TN30 | TN30 | 12,7 | 1.2 | Точение | Сталь | Отрицательный | 4,76 | |
| SNMG150612RC-TN30 | TN30 | 15,88 | 1.2 | Точение | Сталь | Отрицательный | 6,35 | |
| SNMG190616RC-TN30 | TN30 | 19,05 | 1.6 | Точение | Сталь | Отрицательный | 6,35 | |
| SNMM190616TN30 | TN30 | 19,05 | 1.6 | Точение | Сталь | Отрицательный | 6,35 | |
| SNMM250724TN30 | TN30 | 25,4 | 2.4 | Точение | Сталь | Отрицательный | 7,94 |
Совместимость
Связанные позиции по данным производителя — 136 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций SNMG120408TC-TS20 указан производителем как подходящий.
Державки токарные по ISO 560890
- DSSNL2020K12-AДержавка токарная, 20X20, 45°, левое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- DSSNL2020K12-NДержавка токарная, 20X20, 45°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- DSSNL2525M12-AДержавка токарная, 25X25, 45°, левое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- DSSNL2525M12-NДержавка токарная, 25X25, 45°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- DSSNL3225P12-NДержавка токарная, 32X25, 45°, левое, Крепление пластины Прижим за лунку, Задний угол Отрицательный
- DSSNR2020K12-AДержавка токарная, 20X20, 45°, правое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- DSSNR2020K12-NДержавка токарная, 20X20, 45°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- DSSNR2525M12-AДержавка токарная, 25X25, 45°, правое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- DSSNR2525M12-NДержавка токарная, 25X25, 45°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- DSSNR3225P12-NДержавка токарная, 32X25, 45°, правое, Крепление пластины Прижим за лунку, Задний угол Отрицательный
- MSSNL2020K12-KДержавка токарная, 20X20, 45°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- MSSNL2525M12-KДержавка токарная, 25X25, 45°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- MSSNL3225P12Державка токарная, 32X25, 45°, левое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- MSSNR2020K12-KДержавка токарная, 20X20, 45°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- MSSNR2525M12-KДержавка токарная, 25X25, 45°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- MSSNR3225P12Державка токарная, 32X25, 45°, правое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSBNL2020K12Державка токарная, 20X20, 75°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSBNL2525M12Державка токарная, 25X25, 75°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSBNL3225P12Державка токарная, 32X25, 75°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSBNR2020K12Державка токарная, 20X20, 75°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSBNR2525M12Державка токарная, 25X25, 75°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSBNR3225P12Державка токарная, 32X25, 75°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC32-DSKNL22040-12Державка токарная Ø32 мм, 75°, левое, Применение Внутреннее торцевание, Крепление пластины Прижим за лунку
- PSC32-DSKNR22040-12Державка токарная Ø32 мм, 75°, правое, Применение Внутреннее торцевание, Крепление пластины Прижим за лунку
- PSC32-DSRNL19048-12Державка токарная Ø32 мм, 75°, левое, Применение Точение, Крепление пластины Прижим за лунку
- PSC32-DSRNR19048-12Державка токарная Ø32 мм, 75°, правое, Применение Точение, Крепление пластины Прижим за лунку
- PSC32-DSSNL22040-12Державка токарная Ø32 мм, 45°, левое, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC32-DSSNR22040-12Державка токарная Ø32 мм, 45°, правое, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC32-PSRNL17040-12Державка токарная Ø32 мм, 75°, левое, Применение Точение, Крепление пластины Рычажный зажим
- PSC32-PSRNR17040-12Державка токарная Ø32 мм, 75°, правое, Применение Точение, Крепление пластины Рычажный зажим
- PSC32-PSSNL22032-12Державка токарная Ø32 мм, 45°, левое, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC32-PSSNR22032-12Державка токарная Ø32 мм, 45°, правое, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC40-DSDNN00050-12Державка токарная Ø40 мм, 45°, Крепление пластины Прижим за лунку, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC40-DSKNL27050-12Державка токарная Ø40 мм, 75°, левое, Применение Внутреннее торцевание, Крепление пластины Прижим за лунку, Задний угол Отрицательный
- PSC40-DSKNR27050-12Державка токарная Ø40 мм, 75°, правое, Применение Внутреннее торцевание, Крепление пластины Прижим за лунку, Задний угол Отрицательный
- PSC40-DSRNL22050-12Державка токарная Ø40 мм, 75°, левое, Применение Точение, Крепление пластины Прижим за лунку, Задний угол Отрицательный
- PSC40-DSRNR22050-12Державка токарная Ø40 мм, 75°, правое, Применение Точение, Крепление пластины Прижим за лунку, Задний угол Отрицательный
- PSC40-DSSNL27042-12Державка токарная Ø40 мм, 45°, левое, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC40-DSSNR27042-12Державка токарная Ø40 мм, 45°, правое, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC40-PSDNN00050-12Державка токарная Ø40 мм, 45°, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Показаны первые 40 из 90. Остальные — в разделе Державки токарные по ISO 5608.
Оправки расточные46
- A25R-PSKNL12Оправка расточная Ø25 мм, 75°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A25R-PSKNR12Оправка расточная Ø25 мм, 75°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A25R-PSSNL12Оправка расточная Ø25 мм, 45°, левое, Под пластину, I.C. 12,7 мм
- A25R-PSSNR12Оправка расточная Ø25 мм, 45°, правое, Под пластину, I.C. 12,7 мм
- A32S-PSKNL12Оправка расточная Ø32 мм, 75°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A32S-PSKNR12Оправка расточная Ø32 мм, 75°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A32S-PSSNL12Оправка расточная Ø32 мм, 45°, левое
- A32S-PSSNR12Оправка расточная Ø32 мм, 45°, правое
- A40T-PSKNL12Оправка расточная Ø40 мм, 75°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- A40T-PSKNR12Оправка расточная Ø40 мм, 75°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC40-PSKNL17090-12Оправка расточная Ø40 мм, 75°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC40-PSKNR17090-12Оправка расточная Ø40 мм, 75°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC50-PSKNL17090-12Оправка расточная Ø50 мм, 75°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC50-PSKNL22110-12Оправка расточная Ø50 мм, 75°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC50-PSKNL27140-12Оправка расточная Ø50 мм, 75°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC50-PSKNR17090-12Оправка расточная Ø50 мм, 75°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC50-PSKNR22110-12Оправка расточная Ø50 мм, 75°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC50-PSKNR27140-12Оправка расточная Ø50 мм, 75°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC63-PSKNL22110-12Оправка расточная Ø63 мм, 75°, левое
- PSC63-PSKNR22110-12Оправка расточная Ø63 мм, 75°, правое
- PSKNL12CA-12Оправка расточная, 75°, левое, Высота центра картриджа 12 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSKNL16CA-12Оправка расточная, 75°, левое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSKNL20CA-12Оправка расточная, 75°, левое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSKNR12CA-12Оправка расточная, 75°, правое, Высота центра картриджа 12 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSKNR16CA-12Оправка расточная, 75°, правое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSKNR20CA-12Оправка расточная, 75°, правое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSRNL16CA-12Оправка расточная, 75°, левое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSRNL20CA-12Оправка расточная, 75°, левое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSRNR16CA-12Оправка расточная, 75°, правое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSRNR20CA-12Оправка расточная, 75°, правое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSSNL12CA-12Оправка расточная, 45°, левое, Высота центра картриджа 12 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSSNL16CA-12Оправка расточная, 45°, левое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSSNL20CA-12Оправка расточная, 45°, левое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSSNR12CA-12Оправка расточная, 45°, правое, Высота центра картриджа 12 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSSNR16CA-12Оправка расточная, 45°, правое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSSNR20CA-12Оправка расточная, 45°, правое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- S25T-PSKNL12Оправка расточная Ø25 мм, 75°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- S25T-PSKNR12Оправка расточная Ø25 мм, 75°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- S32U-MSKNL12-KОправка расточная Ø32 мм, 75°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- S32U-MSKNR12-KОправка расточная Ø32 мм, 75°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
Показаны первые 40 из 46. Остальные — в разделе Оправки расточные.
Документы по позиции
Для этой позиции документы пока не привязаны.
