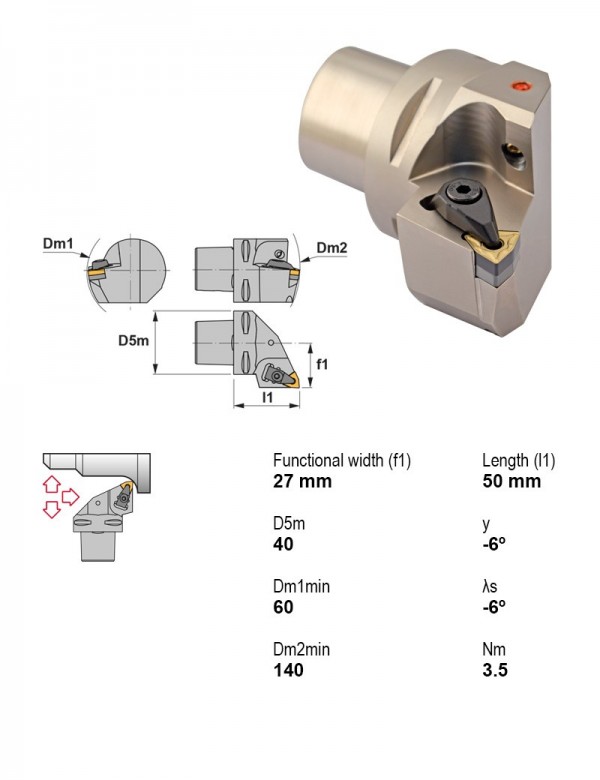

Державка токарная Ø40 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
Canela · Державки токарные — прижим за лунку, пластина W (тригональная 80°) · арт. PSC40-DWLNL27050-06

Державка токарная Ø40 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный

Применениевнутреннее торцевание, профилирование, точение
Главный угол в плане95°
Крепление пластиныПрижим за лунку
ПрисоединениеPSC
Внутренняя подача СОЖЕсть
Направление резанияЛевое
Диаметр хвостовика40 мм
Под пластину, I.C.9.52 мм
Задний уголОтрицательный
Форма пластиныW — тригональная 80°

Другие типоразмеры серии

Державки токарные — прижим за лунку, пластина W (тригональная 80°) — 34 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрисоединениеВнутренняя подача СОЖНаправление резанияСечение державкиВ список
DWLNR2525M08-AКвадратный хвостовикЕстьПравое25X25
DWLNR2525M08-NКвадратный хвостовикНетПравое25X25
DWLNR3232P08-AКвадратный хвостовикЕстьПравое32X32
DWLNR3232P08-NКвадратный хвостовикНетПравое32X32
PSC32-DWLNL22040-06PSCЕстьЛевое—
PSC32-DWLNR22040-06PSCЕстьПравое—
PSC40-DWLNL27050-06PSCЕстьЛевое—Текущая
PSC40-DWLNL27050-08PSCЕстьЛевое—
PSC40-DWLNR27050-06PSCЕстьПравое—
PSC40-DWLNR27050-08PSCЕстьПравое—
PSC50-DWLNL35060-06PSCЕстьЛевое—
PSC50-DWLNL35060-08PSCЕстьЛевое—
Показать ещё · всего в серии 34

Совместимость

Связанные позиции по данным производителя — 61 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к PSC40-DWLNL27050-06.

Винты для пластин2

  • 1695Винт под шестигранник M5×0,8 1695
  • 1764Винт под шестигранник M5×0,8 1764

Запчасти к инструменту2

  • 4294Пружина
  • IWSN-322Пластина опорная тригональная IWSN-322

Пластины токарные по ISO 18322

  • WNMG060404MC-TN15Пластина токарная, тригональная 80°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4
  • WNMG060404MC-TN35Пластина токарная, тригональная 80°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4

Оправки расточные1

  • PSC40-DDUNL27080-15Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный

Оснастка модульная PSC1

  • 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм

Подходит к позициям

У этих позиций PSC40-DWLNL27050-06 указан производителем как подходящий.

Оправки расточные16

  • PCLNL25CA-16Оправка расточная, 95°, левое, Высота центра картриджа 25 мм, Задний угол Отрицательный
  • PCLNR25CA-16Оправка расточная, 95°, правое, Высота центра картриджа 25 мм, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
  • PSKNL25CA-15Оправка расточная, 75°, левое, Высота центра картриджа 25 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PSKNR25CA-15Оправка расточная, 75°, правое, Высота центра картриджа 25 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTFNL25CA-22Оправка расточная, 90°, левое, Высота центра картриджа 25 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTFNR25CA-22Оправка расточная, 90°, правое, Высота центра картриджа 25 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTGNL20CA-22Оправка расточная, 90°, левое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTGNR20CA-22Оправка расточная, 90°, правое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTSNL20CA-22Оправка расточная, 45°, левое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTSNL25CA-22Оправка расточная, 45°, левое, Высота центра картриджа 25 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTSNR20CA-22Оправка расточная, 45°, правое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTSNR25CA-22Оправка расточная, 45°, правое, Высота центра картриджа 25 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTTNL20CA-22Оправка расточная, 60°, левое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTTNR20CA-22Оправка расточная, 60°, правое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTWNL20CA-22Оправка расточная, 60°, левое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTWNR20CA-22Оправка расточная, 60°, правое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный

Адаптеры с хвостовиком по DIN 698718

  • 11.296.40.13Патрон цанговый прецизионный CNC-Universal DIN 69871-A / K ISO 40 1-13
  • 11.296.40.16Патрон цанговый прецизионный CNC-Universal DIN 69871-A / K ISO 40 3-16
  • 11.296.50.13Патрон цанговый прецизионный CNC-Universal DIN 69871-A / K ISO 50 1-13
  • 11.296.50.16Патрон цанговый прецизионный CNC-Universal DIN 69871-A / K ISO 50 3-16
  • 13.296.40.13Патрон цанговый прецизионный CNC-Universal DIN 69871-B / K ISO 40 1-13
  • 13.296.40.16Патрон цанговый прецизионный CNC-Universal DIN 69871-B / K ISO 40 3-16
  • 13.296.50.13Патрон цанговый прецизионный CNC-Universal DIN 69871-B / K ISO 50 1-13
  • 13.296.50.16Патрон цанговый прецизионный CNC-Universal DIN 69871-B / K ISO 50 3-16

Адаптеры с хвостовиком по JIS B 6339 (BT MAS)8

  • 20.296.40.13Патрон цанговый прецизионный CNC-Universal JIS B 6339-BT / 40 1-13, COOLANT_THROUGH Нет
  • 20.296.40.16Патрон цанговый прецизионный CNC-Universal JIS B 6339-BT / 40 3-16, COOLANT_THROUGH Нет
  • 20.296.50.13Патрон цанговый прецизионный CNC-Universal JIS B 6339-BT / 50 1-13, COOLANT_THROUGH Нет
  • 20.296.50.16Патрон цанговый прецизионный CNC-Universal JIS B 6339-BT / 50 3-16, COOLANT_THROUGH Нет
  • 23.296.40.13Патрон цанговый прецизионный CNC-Universal JIS B 6339-BT / 40 1-13, COOLANT_THROUGH Да
  • 23.296.40.16Патрон цанговый прецизионный CNC-Universal JIS B 6339-BT / 40 3-16, COOLANT_THROUGH Да
  • 23.296.50.13Патрон цанговый прецизионный CNC-Universal JIS B 6339-BT / 50 1-13, COOLANT_THROUGH Да
  • 23.296.50.16Патрон цанговый прецизионный CNC-Universal JIS B 6339-BT / 50 3-16, COOLANT_THROUGH Да

Патроны и державки фрезерно-сверлильные6

  • 37.296.02.13Патрон цанговый прецизионный CNC-Universal КМ 2 1-13
  • 37.296.03.13Патрон цанговый прецизионный CNC-Universal КМ 3 1-13
  • 37.296.03.16Патрон цанговый прецизионный CNC-Universal КМ 3 3-16
  • 37.296.04.13Патрон цанговый прецизионный CNC-Universal КМ 4 1-13
  • 37.296.04.16Патрон цанговый прецизионный CNC-Universal КМ 4 3-16
  • 43.296.25.13Патрон цанговый прецизионный CNC-Universal Ø25 1-13

Головки расточные регулируемые5

  • 63.28.6382Головка расточная черновая DIN 238, Ø63-82 мм
  • 64.28.6382Головка расточная чистовая DIN 238, Ø93-82 мм, Диаметр хвостовика 28 мм, Длина 56 мм
  • 66.28.6382Головка расточная чистовая DIN 238, Ø63-82 мм, Диаметр хвостовика 28 мм, Длина 66 мм
  • 611407030Головка расточная регулируемая Boring bars, Ø30-35 мм, Диаметр хвостовика 30 мм, Длина 90 мм
  • 611427030Головка расточная регулируемая Boring bars, Ø30-35 мм, Диаметр хвостовика 30 мм, Длина 90 мм

Адаптеры с хвостовиком по DIN 20804

  • 10.296.40.13Патрон цанговый прецизионный CNC-Universal DIN 2080 / K ISO 40 1-13
  • 10.296.40.16Патрон цанговый прецизионный CNC-Universal DIN 2080 / K ISO 40 3-16
  • 10.296.50.13Патрон цанговый прецизионный CNC-Universal DIN 2080 / K ISO 50 1-13
  • 10.296.50.16Патрон цанговый прецизионный CNC-Universal DIN 2080 / K ISO 50 3-16

Адаптеры с хвостовиком по DIN 69893-1 (HSK-A)4

  • 16.296.063.13Патрон цанговый прецизионный CNC-Universal HSK-A63 1-13
  • 16.296.063.16Патрон цанговый прецизионный CNC-Universal HSK-A63 3-16
  • 16.296.100.13Патрон цанговый прецизионный CNC-Universal HSK-A100 1-13
  • 16.296.100.16Патрон цанговый прецизионный CNC-Universal HSK-A100 3-16

Державки отрезные и канавочные2

  • CPTS-5250Державка отрезная, 52X50
  • DPTS-5250Державка отрезная, 52X50

Документы по позиции

Для этой позиции документы пока не привязаны.
