Canela · Пластины токарные — форма W (тригональная 80°) · арт. WNMG060404MC-TN35

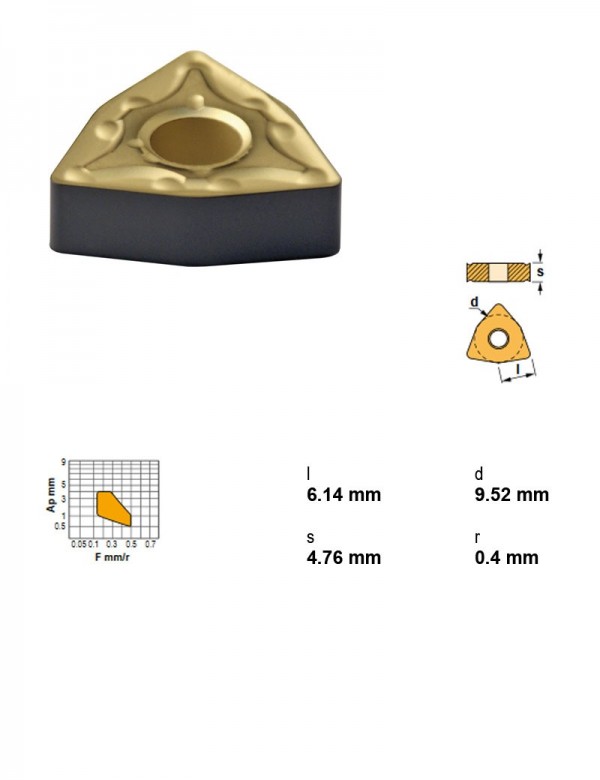

Пластина токарная, тригональная 80°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4
| Применение | Точение |
|---|---|
| Радиус при вершине | 0.4 |
| Характер резания | Непрерывное, лёгкое прерывание, прерывистое |
| Марка сплава | TN35 |
| I.C. | 9,52 мм |
| Вид обработки | Чистовая, получистовая |
| Группа материалов | Нержавеющая сталь |
| Задний угол | Отрицательный |
| Форма пластины | W — тригональная 80° |
| Толщина пластины | 4,76 мм |
Другие типоразмеры серии
Пластины токарные — форма W (тригональная 80°) — 22 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Радиус при вершине | Марка сплава | I.C., мм | Группа материалов | Характер резания | Вид обработки | В список |
|---|---|---|---|---|---|---|---|
| WNGA080408CC7 | 0.8 | CC7 | 12,7 | Сталь | — | — | |
| WNGA080408CX6 | 0.8 | CX6 | 12,7 | Чугун | — | — | |
| WNGA080412CC7 | 1.2 | CC7 | 12,7 | Сталь | — | — | |
| WNGA080412CX6 | 1.2 | CX6 | 12,7 | Чугун | — | — | |
| WNMA080408TK15 | 0.8 | TK15 | 12,7 | Чугун | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | |
| WNMG060404MC-TN15 | 0.4 | TN15 | 9,52 | Сталь | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| WNMG060404MC-TN35 | 0.4 | TN35 | 9,52 | Нержавеющая сталь | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | Текущая |
| WNMG060408MC-TN15 | 0.8 | TN15 | 9,52 | Сталь | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| WNMG060408MC-TN35 | 0.8 | TN35 | 9,52 | Нержавеющая сталь | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| WNMG080404FC-TN15 | 0.4 | TN15 | 12,7 | Сталь | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| WNMG080404FC-TN30 | 0.4 | TN30 | 12,7 | Сталь | Прерывистое | Чистовая | |
| WNMG080404FMC-TN15 | 0.4 | TN15 | 12,7 | Сталь | Непрерывное, лёгкое прерывание | Чистовая, получистовая |
Совместимость
Связанные позиции по данным производителя — 60 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций WNMG060404MC-TN35 указан производителем как подходящий.
Державки токарные по ISO 560830
- DWLNL2020K06-AДержавка токарная, 20X20, 95°, левое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- DWLNL2020K06-NДержавка токарная, 20X20, 95°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- DWLNL2525M06-NДержавка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- DWLNR2020K06-AДержавка токарная, 20X20, 95°, правое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- DWLNR2020K06-NДержавка токарная, 20X20, 95°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- DWLNR2525M06-NДержавка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- MWLNL1616H06Державка токарная, 16X16, 95°, левое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- MWLNL2020K06Державка токарная, 20X20, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- MWLNL2525M06Державка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- MWLNR1616H06Державка токарная, 16X16, 95°, правое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- MWLNR2020K06Державка токарная, 20X20, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- MWLNR2525M06Державка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC32-DWLNL22040-06Державка токарная Ø32 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC32-DWLNR22040-06Державка токарная Ø32 мм, 95°, правое, Крепление пластины Прижим за лунку, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC32-MWLNL22040-06Державка токарная Ø32 мм, 95°, левое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC32-MWLNR22040-06Державка токарная Ø32 мм, 95°, правое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-DWLNL27050-06Державка токарная Ø40 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-DWLNR27050-06Державка токарная Ø40 мм, 95°, правое, Крепление пластины Прижим за лунку, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-MWLNL27050-06Державка токарная Ø40 мм, 95°, левое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-MWLNR27050-06Державка токарная Ø40 мм, 95°, правое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-DWLNL35060-06Державка токарная Ø50 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-DWLNR35060-06Державка токарная Ø50 мм, 95°, правое, Крепление пластины Прижим за лунку, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC63-DWLNL45065-06Державка токарная Ø63 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC63-DWLNR45065-06Державка токарная Ø63 мм, 95°, правое, Крепление пластины Прижим за лунку, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PWLNL1616H06Державка токарная, 16X16, 95°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PWLNL2020K06Державка токарная, 20X20, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PWLNL2525M06Державка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PWLNR1616H06Державка токарная, 16X16, 95°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PWLNR2020K06Державка токарная, 20X20, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PWLNR2525M06Державка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
Оправки расточные30
- A16M-PWLNL06Оправка расточная Ø16 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- A16M-PWLNR06Оправка расточная Ø16 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- A20Q-PWLNL06Оправка расточная Ø20 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- A20Q-PWLNR06Оправка расточная Ø20 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- A25R-PWLNL06Оправка расточная Ø25 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- A25R-PWLNR06Оправка расточная Ø25 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- A32S-PWLNL06Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- A32S-PWLNR06Оправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC32-MWLNL13075-06Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC32-MWLNL17090-06Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC32-MWLNR13075-06Оправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC32-MWLNR17090-06Оправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-DWLNL13075-06Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC40-DWLNR13075-06Оправка расточная Ø40 мм, 95°, правое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC40-MWLNL13075-06Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Клиновой или двойной зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC40-MWLNL17090-06Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Клиновой или двойной зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC40-MWLNR13075-06Оправка расточная Ø40 мм, 95°, правое, Крепление пластины Клиновой или двойной зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC40-MWLNR17090-06Оправка расточная Ø40 мм, 95°, правое, Крепление пластины Клиновой или двойной зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- S16R-PWLNL06Оправка расточная Ø16 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- S16R-PWLNR06Оправка расточная Ø16 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- S20S-MWLNL06Оправка расточная Ø20 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- S20S-MWLNR06Оправка расточная Ø20 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- S20S-PWLNL06Оправка расточная Ø20 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- S20S-PWLNR06Оправка расточная Ø20 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- S25T-MWLNL06Оправка расточная Ø25 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- S25T-MWLNR06Оправка расточная Ø25 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- S25T-PWLNL06Оправка расточная Ø25 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- S25T-PWLNR06Оправка расточная Ø25 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- S32U-MWLNL06Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- S32U-MWLNR06Оправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
