Canela · Державки токарные — прижим за лунку, пластина S (квадратная 90°) · арт. PSC50-DSKNR35060-19

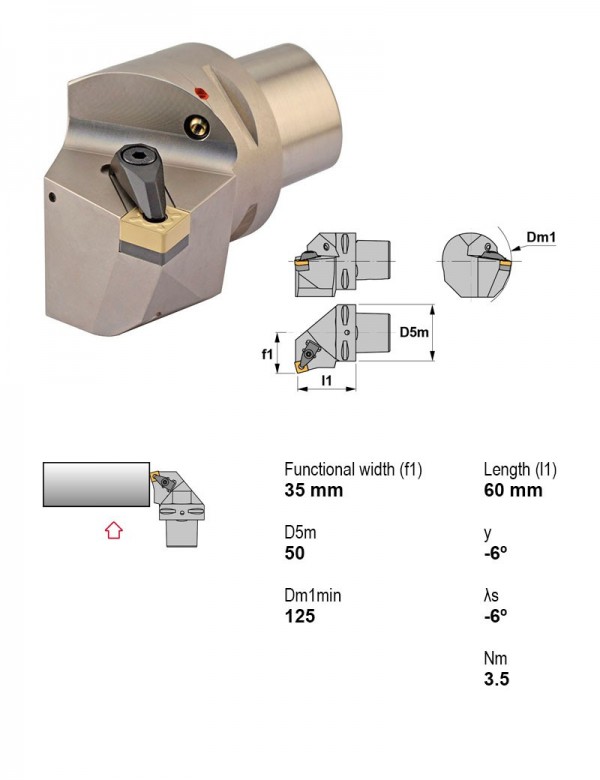

Державка токарная Ø50 мм, 75°, правое, Применение Внутреннее торцевание, Крепление пластины Прижим за лунку, Задний угол Отрицательный
| Применение | Внутреннее торцевание |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 50 мм |
| Под пластину, I.C. | 19.05 мм |
| Задний угол | Отрицательный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — прижим за лунку, пластина S (квадратная 90°) — 79 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| PSC50-DSDNN00065-19 | профилирование, точение | 45° | PSC | Есть | Нейтральное | 50 | 19.05 | |
| PSC50-DSKNL35060-12 | Внутреннее торцевание | 75° | PSC | Есть | Левое | 50 | 12.7 | |
| PSC50-DSKNL35060-15 | Внутреннее торцевание | 75° | PSC | Есть | Левое | 50 | 15.88 | |
| PSC50-DSKNL35060-19 | Внутреннее торцевание | 75° | PSC | Есть | Левое | 50 | 19.05 | |
| PSC50-DSKNR35060-12 | Внутреннее торцевание | 75° | PSC | Есть | Правое | 50 | 12.7 | |
| PSC50-DSKNR35060-15 | Внутреннее торцевание | 75° | PSC | Есть | Правое | 50 | 15.88 | |
| PSC50-DSKNR35060-19 | Внутреннее торцевание | 75° | PSC | Есть | Правое | 50 | 19.05 | Текущая |
| PSC50-DSRNL27060-12 | Точение | 75° | PSC | Есть | Левое | 50 | 12.7 | |
| PSC50-DSRNL27060-15 | Точение | 75° | PSC | Есть | Левое | 50 | 15.88 | |
| PSC50-DSRNL27060-19 | Точение | 75° | PSC | Есть | Левое | 50 | 19.05 | |
| PSC50-DSRNR27060-12 | Точение | 75° | PSC | Есть | Правое | 50 | 12.7 | |
| PSC50-DSRNR27060-15 | Точение | 75° | PSC | Есть | Правое | 50 | 15.88 |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-DSKNR35060-19.
Пластины токарные по ISO 18322
- SNMG190616RC-TN30Пластина токарная, квадратная 90°, IC 19,05 мм, сплав TN30, Характер резания Прерывистое
- SNMM190616TN30Пластина токарная, квадратная 90°, IC 19,05 мм, сплав TN30, Характер резания Лёгкое прерывание
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Фрезы дисковые пазовые и отрезные1
- 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
