Canela · Державки токарные — точение · арт. PSC50-DSRNL27060-12

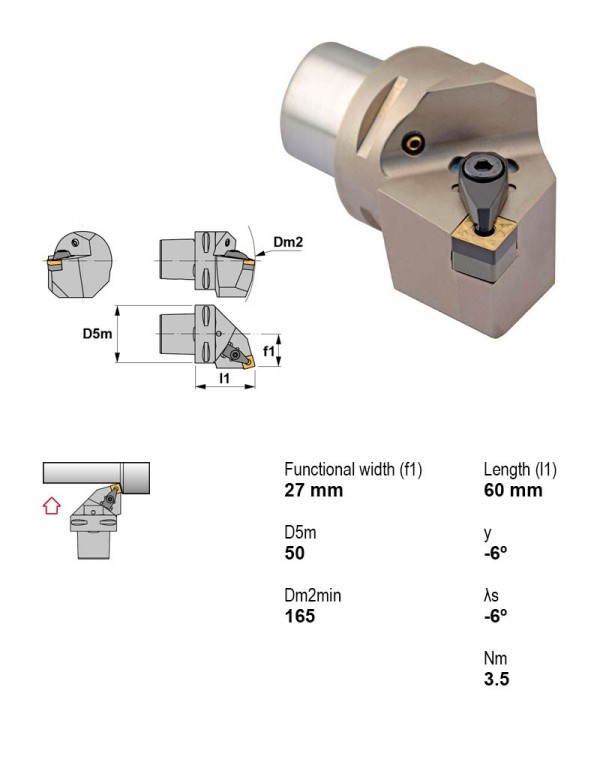

Державка токарная Ø50 мм, 75°, левое
| Применение | Точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 50 |
| Задний угол | Отрицательный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — точение — 178 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC50-DCRNL27060-12 | 75° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | C — ромбическая 80° | — | |
| PSC50-DCRNL27060-16 | 75° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | C — ромбическая 80° | — | |
| PSC50-DCRNL27060-19 | 75° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | C — ромбическая 80° | — | |
| PSC50-DCRNR27060-12 | 75° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | C — ромбическая 80° | — | |
| PSC50-DCRNR27060-16 | 75° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | C — ромбическая 80° | — | |
| PSC50-DCRNR27060-19 | 75° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | C — ромбическая 80° | — | |
| PSC50-DSRNL27060-12 | 75° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | S — квадратная 90° | — | Текущая |
| PSC50-DSRNL27060-15 | 75° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | S — квадратная 90° | — | |
| PSC50-DSRNL27060-19 | 75° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | S — квадратная 90° | — | |
| PSC50-DSRNR27060-12 | 75° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | S — квадратная 90° | — | |
| PSC50-DSRNR27060-15 | 75° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | S — квадратная 90° | — | |
| PSC50-DSRNR27060-19 | 75° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | S — квадратная 90° | — |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-DSRNL27060-12.
Пластины токарные по ISO 18323
- SNMG120404FMC-TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15
- SNMG120408KC-TK15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TK15
- SNMG120408TC-TS20Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TS20
Оправки расточные1
- PSC40-PCLNL27120-12Оправка расточная Ø40 мм, 95°, левое
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Фрезы дисковые пазовые и отрезные1
- 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
