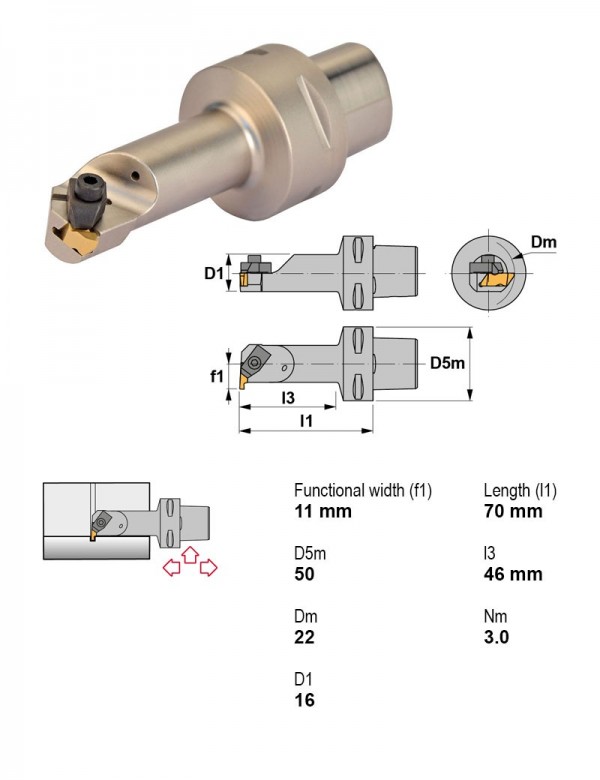

Canela · Державки резьбовые — прижим Top Notch · арт. PSC50-NER11070-02
Державка резьбовая Ø50 мм, Диаметр корпуса 11 мм, Длина корпуса 70 мм, Внутренняя подача СОЖ Есть, Направление резания Правое
| Применение | Канавки |
|---|---|
| Диаметр корпуса | 11 мм |
| Длина корпуса | 70 мм |
| Крепление пластины | Прижим Top Notch |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 50 мм |
Другие типоразмеры серии
Державки резьбовые — прижим Top Notch — 46 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки резьбовые токарные.
| Артикул | Применение | Диаметр корпуса, мм | Длина корпуса, мм | Направление резания | Диаметр хвостовика, мм | В список |
|---|---|---|---|---|---|---|
| PSC50-NEL11070-02 | Канавки | 11 | 70 | Левое | 50 | |
| PSC50-NEL13080-02 | Канавки | 13 | 80 | Левое | 50 | |
| PSC50-NEL17090-02 | Канавки | 17 | 90 | Левое | 50 | |
| PSC50-NEL17090-03 | Канавки | 17 | 90 | Левое | 50 | |
| PSC50-NEL22110-03 | Канавки | 22 | 110 | Левое | 50 | |
| PSC50-NEL35060-03 | канавки, резьбонарезание | 35 | 60 | Левое | 50 | |
| PSC50-NER11070-02 | Канавки | 11 | 70 | Правое | 50 | Текущая |
| PSC50-NER13080-02 | Канавки | 13 | 80 | Правое | 50 | |
| PSC50-NER17090-02 | Канавки | 17 | 90 | Правое | 50 | |
| PSC50-NER17090-03 | Канавки | 17 | 90 | Правое | 50 | |
| PSC50-NER22110-03 | Канавки | 22 | 110 | Правое | 50 | |
| PSC50-NER35060-03 | канавки, резьбонарезание | 35 | 60 | Правое | 50 |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-NER11070-02.
Пластины канавочные и отрезные7
- NG210LTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Левое, Толщина пластины 3,81 мм, Ширина реза 0,99 мм
- NG2031LTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Левое, Толщина пластины 3,81 мм, Ширина реза 0,79 мм
- NG2041LTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Левое, Толщина пластины 3,81 мм, Ширина реза 1,04 мм
- NG2058LTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Левое, Толщина пластины 3,81 мм, Ширина реза 1,47 мм
- NG2062LTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Левое, Толщина пластины 3,81 мм, Ширина реза 1,57 мм
- NG2125LTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Левое, Толщина пластины 3,81 мм, Ширина реза 3,18 мм
- NR2047LTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 1,19, Направление резания Левое, Толщина пластины 3,81 мм, Ширина реза 2,39 мм
Винты для пластин1
- 1494Винт под шестигранник M4×0,7 1494
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Диаметр корпуса 27 мм, Длина корпуса 50 мм, Внутренняя подача СОЖ Есть, Направление резания Левое
Запчасти к инструменту1
- TF-146Прижим для канавочного инструмента TF-146
Документы по позиции
Для этой позиции документы пока не привязаны.
