Canela · Державки резьбовые — прижим Top Notch · арт. PSC40-NSR27050-02

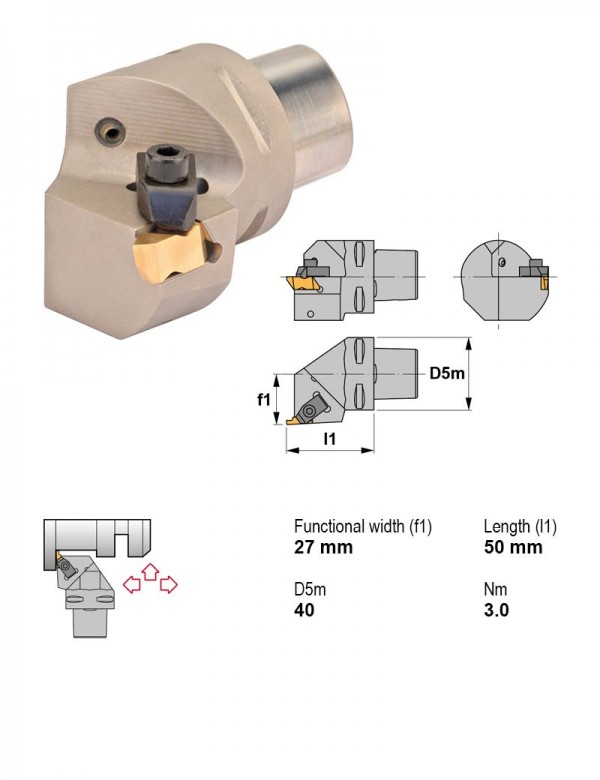

Державка резьбовая Ø40 мм, Диаметр корпуса 27 мм, Длина корпуса 50 мм, Внутренняя подача СОЖ Есть, Направление резания Правое
| Применение | канавки, резьбонарезание |
|---|---|
| Диаметр корпуса | 27 мм |
| Длина корпуса | 50 мм |
| Крепление пластины | Прижим Top Notch |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 40 мм |
Другие типоразмеры серии
Державки резьбовые — прижим Top Notch — 46 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки резьбовые токарные.
| Артикул | Применение | Диаметр корпуса, мм | Длина корпуса, мм | Направление резания | Диаметр хвостовика, мм | В список |
|---|---|---|---|---|---|---|
| PSC40-NER27050-03 | канавки, резьбонарезание | 27 | 50 | Правое | 40 | |
| PSC40-NRL27055-03 | канавки, резьбонарезание | 27 | 55 | Левое | 40 | |
| PSC40-NRR27055-03 | канавки, резьбонарезание | 27 | 55 | Правое | 40 | |
| PSC40-NSL27050-02 | канавки, резьбонарезание | 27 | 50 | Левое | 40 | |
| PSC40-NSL27050-03 | канавки, резьбонарезание | 27 | 50 | Левое | 40 | |
| PSC40-NSL27055-04 | канавки, резьбонарезание | 27 | 55 | Левое | 40 | |
| PSC40-NSR27050-02 | канавки, резьбонарезание | 27 | 50 | Правое | 40 | Текущая |
| PSC40-NSR27050-03 | канавки, резьбонарезание | 27 | 50 | Правое | 40 | |
| PSC40-NSR27055-04 | канавки, резьбонарезание | 27 | 55 | Правое | 40 | |
| PSC50-NEL11070-02 | Канавки | 11 | 70 | Левое | 50 | |
| PSC50-NEL13080-02 | Канавки | 13 | 80 | Левое | 50 | |
| PSC50-NEL17090-02 | Канавки | 17 | 90 | Левое | 50 |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC40-NSR27050-02.
Пластины канавочные и отрезные7
- NG210RTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Правое, Толщина пластины 3,81 мм, Ширина реза 0,99 мм
- NG2031RTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Правое, Толщина пластины 3,81 мм, Ширина реза 0,79 мм
- NG2041RTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Правое, Толщина пластины 3,81 мм, Ширина реза 1,04 мм
- NG2058RTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Правое, Толщина пластины 3,81 мм, Ширина реза 1,47 мм
- NG2062RTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Правое, Толщина пластины 3,81 мм, Ширина реза 1,57 мм
- NG2125RTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Правое, Толщина пластины 3,81 мм, Ширина реза 3,18 мм
- NR2047RTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 1,19, Направление резания Правое, Толщина пластины 3,81 мм, Ширина реза 2,39 мм
Винты для пластин1
- 1494Винт под шестигранник M4×0,7 1494
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Диаметр корпуса 27 мм, Длина корпуса 50 мм, Внутренняя подача СОЖ Есть, Направление резания Левое
Запчасти к инструменту1
- TF-75Прижим для канавочного инструмента TF-75
Документы по позиции
Для этой позиции документы пока не привязаны.
