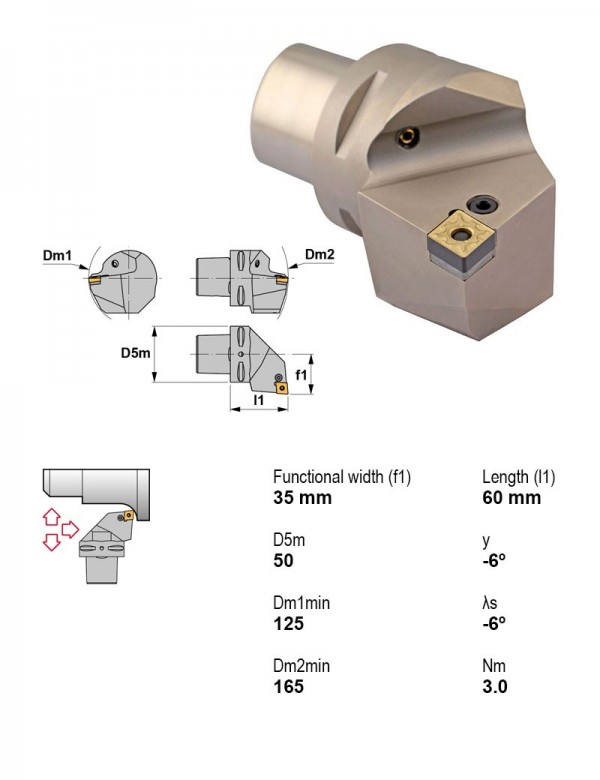

Canela · Державки токарные — рычажный зажим, пластина C (ромбическая 80°) · арт. PSC50-PCLNL35060-16
Державка токарная Ø50 мм, 95°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
| Применение | внутреннее торцевание, профилирование, точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Рычажный зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 50 мм |
| Под пластину, I.C. | 15.88 мм |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Державки токарные — рычажный зажим, пластина C (ромбическая 80°) — 149 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| PSC32-PCLNR22040-12 | внутреннее торцевание, профилирование, точение | 95° | PSC | Есть | Правое | 12.7 | — | |
| PSC40-PCLNL27050-12 | внутреннее торцевание, профилирование, точение | 95° | PSC | Есть | Левое | 12.7 | — | |
| PSC40-PCLNL27050-16 | внутреннее торцевание, профилирование, точение | 95° | PSC | Есть | Левое | 15.88 | — | |
| PSC40-PCLNR27050-12 | внутреннее торцевание, профилирование, точение | 95° | PSC | Есть | Правое | 12.7 | — | |
| PSC40-PCLNR27050-16 | внутреннее торцевание, профилирование, точение | 95° | PSC | Есть | Правое | 15.88 | — | |
| PSC50-PCLNL35060-12 | внутреннее торцевание, профилирование, точение | 95° | PSC | Есть | Левое | 12.7 | — | |
| PSC50-PCLNL35060-16 | внутреннее торцевание, профилирование, точение | 95° | PSC | Есть | Левое | 15.88 | — | Текущая |
| PSC50-PCLNL35060-19 | внутреннее торцевание, профилирование, точение | 95° | PSC | Есть | Левое | 19.05 | — | |
| PSC50-PCLNR35060-12 | внутреннее торцевание, профилирование, точение | 95° | PSC | Есть | Правое | 12.7 | — | |
| PSC50-PCLNR35060-16 | внутреннее торцевание, профилирование, точение | 95° | PSC | Есть | Правое | 15.88 | — | |
| PSC50-PCLNR35060-19 | внутреннее торцевание, профилирование, точение | 95° | PSC | Есть | Правое | 19.05 | — | |
| PSC50-PCRNL27060-12 | Точение | 75° | PSC | Есть | Левое | 12.7 | — |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-PCLNL35060-16.
Пластины токарные по ISO 18322
- CNMG160608RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 0,8
- CNMG160612RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 1,2
Винты для пластин1
- 4115Штифт стопорный 4115
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Запчасти к инструменту1
- 3616Пластина опорная ромбическая 80° 3616
Оправки расточные1
- PSC40-SVQCL27080-16Оправка расточная Ø40 мм, 107°30', левое, Присоединение PSC, Под пластину, I.C. 9,52 мм
Пластины расточные для малых отверстий1
- LS16.1897.02TL20Пластина расточная S16.1897.02, R 0,2 мм, отверстие от Ø15,5 мм, левая, сплав TL20
