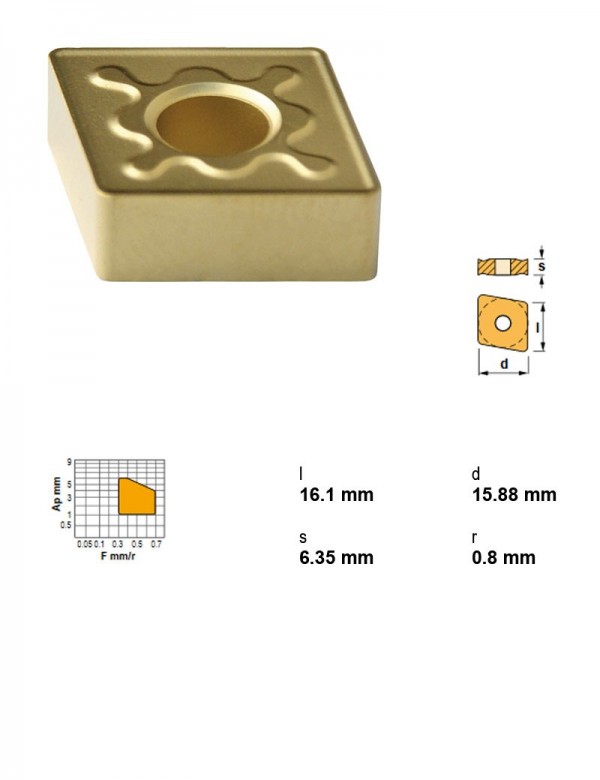

Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 0,8
Canela · Пластины токарные — форма C (ромбическая 80°) · арт. CNMG160608RC-TN30

Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 0,8

ПрименениеТочение
Радиус при вершине0.8
Характер резанияПрерывистое
Марка сплаваTN30
I.C.15,88 мм
Вид обработкиПолучистовая, черновая
Группа материаловСталь
Задний уголОтрицательный
Форма пластиныC — ромбическая 80°
Толщина пластины6,35 мм

Другие типоразмеры серии

Пластины токарные — форма C (ромбическая 80°) — 71 позиция серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.

АртикулРадиус при вершинеМарка сплаваI.C., ммГруппа материаловЗадний уголТолщина пластины, ммХарактер резанияВид обработкиВ список
CNMG120408MHC-TN300.8TN3012,7СтальОтрицательный4,76ПрерывистоеПолучистовая, черновая
CNMG120408RC-TN150.8TN1512,7СтальОтрицательный4,76Непрерывное, лёгкое прерываниеПолучистовая, черновая
CNMG120408RC-TN300.8TN3012,7СтальОтрицательный4,76ПрерывистоеПолучистовая, черновая
CNMG120408TC-TS200.8TS2012,7Жаропрочные сплавы и титанОтрицательный4,76Непрерывное, лёгкое прерываниеЧистовая, получистовая, черновая
CNMG120412KC-TK151.2TK1512,7ЧугунОтрицательный4,76Непрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая, черновая
CNMG120412MHC-TN201.2TN2012,7СтальОтрицательный4,76Лёгкое прерываниеПолучистовая, черновая
CNMG120412RC-TN151.2TN1512,7СтальОтрицательный4,76Непрерывное, лёгкое прерываниеПолучистовая, черновая
CNMG120412RC-TN301.2TN3012,7СтальОтрицательный4,76ПрерывистоеПолучистовая, черновая
CNMG160608RC-TN300.8TN3015,88СтальОтрицательный6,35ПрерывистоеПолучистовая, черноваяТекущая
CNMG160612RC-TN301.2TN3015,88СтальОтрицательный6,35ПрерывистоеПолучистовая, черновая
CNMG190612RC-TN301.2TN3019,05СтальОтрицательный6,35ПрерывистоеПолучистовая, черновая
CNMM190612TN301.2TN3019,05СтальОтрицательный6,35Лёгкое прерываниеЧерновая
Показать ещё · всего в серии 71

Совместимость

Связанные позиции по данным производителя — 207 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходит к позициям

У этих позиций CNMG160608RC-TN30 указан производителем как подходящий.

Державки токарные по ISO 5608135

  • DCLNL2525M16-NДержавка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
  • DCLNL3232P16-AДержавка токарная, 32X32, 95°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть
  • DCLNL3232P16-NДержавка токарная, 32X32, 95°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Нет
  • DCLNR2525M16-NДержавка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
  • DCLNR3232P16-AДержавка токарная, 32X32, 95°, правое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть
  • DCLNR3232P16-NДержавка токарная, 32X32, 95°, правое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Нет
  • PCBNL2525M16Державка токарная, 25X25, 75°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
  • PCBNL3225P16Державка токарная, 32X25, 75°, левое, Применение Точение, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
  • PCBNL3232P16Державка токарная, 32X32, 75°, левое, Применение Точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PCBNR2525M16Державка токарная, 25X25, 75°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
  • PCBNR3225P16Державка токарная, 32X25, 75°, правое, Применение Точение, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
  • PCBNR3232P16Державка токарная, 32X32, 75°, правое, Применение Точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PCFNL2525M16Державка токарная, 25X25, 90°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
  • PCFNL3225P16Державка токарная, 32X25, 90°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
  • PCFNL3232P16Державка токарная, 32X32, 90°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
  • PCFNR2525M16Державка токарная, 25X25, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
  • PCFNR3225P16Державка токарная, 32X25, 90°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
  • PCFNR3232P16Державка токарная, 32X32, 90°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
  • PCLNL1616H09Державка токарная, 16X16, 95°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PCLNL2020K09Державка токарная, 20X20, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PCLNL2525M09Державка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PCLNL2525M16Державка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
  • PCLNL3225P16Державка токарная, 32X25, 95°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Форма пластины C — ромбическая 80°
  • PCLNL3232P16Державка токарная, 32X32, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Под пластину, I.C. 15,88 мм
  • PCLNL4040S16Державка токарная, 40X40, 95°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм
  • PCLNR1616H09Державка токарная, 16X16, 95°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PCLNR2020K09Державка токарная, 20X20, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PCLNR2525M09Державка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PCLNR2525M16Державка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
  • PCLNR3225P16Державка токарная, 32X25, 95°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Форма пластины C — ромбическая 80°
  • PCLNR3232P16Державка токарная, 32X32, 95°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Под пластину, I.C. 15,88 мм
  • PCLNR4040S16Державка токарная, 40X40, 95°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм
  • PCSNL2525M16Державка токарная, 25X25, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
  • PCSNL3225P16Державка токарная, 32X25, 45°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
  • PCSNL3232P16Державка токарная, 32X32, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
  • PCSNR2525M16Державка токарная, 25X25, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
  • PCSNR3225P16Державка токарная, 32X25, 45°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
  • PCSNR3232P16Державка токарная, 32X32, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
  • PDJNL1616H11Державка токарная, 16X16, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PDJNL2020K11Державка токарная, 20X20, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный

Показаны первые 40 из 135. Остальные — в разделе Державки токарные по ISO 5608.

Оправки расточные72

  • A25R-PDUNL11Оправка расточная Ø25 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • A25R-PDUNR11Оправка расточная Ø25 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • A25R-PWLNL06Оправка расточная Ø25 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • A25R-PWLNR06Оправка расточная Ø25 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • A32S-PTFNL16Оправка расточная Ø32 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • A32S-PTFNR16Оправка расточная Ø32 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • A32S-PWLNL06Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • A32S-PWLNR06Оправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • A50X-PCLNL16-NОправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
  • A50X-PCLNR16-NОправка расточная Ø50 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
  • A60X-PCLNL16-NОправка расточная Ø60 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
  • A60X-PCLNR16-NОправка расточная Ø60 мм, 95°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
  • PCFNL25CA-16Оправка расточная, 90°, левое, Высота центра картриджа 25 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PCFNR25CA-16Оправка расточная, 90°, правое, Высота центра картриджа 25 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PCLNL25CA-16Оправка расточная, 95°, левое, Высота центра картриджа 25 мм, Задний угол Отрицательный
  • PCLNR25CA-16Оправка расточная, 95°, правое, Высота центра картриджа 25 мм, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
  • PSC32-PDUNL17090-11Оправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC32-PDUNR17090-11Оправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC40-PDUNL17090-11Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC40-PDUNL22110-11Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC40-PDUNR17090-11Оправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC40-PDUNR22110-11Оправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC50-PCLNL35150-16Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
  • PSC50-PCLNR35150-16Оправка расточная Ø50 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
  • PSC50-PDUNL17090-11Оправка расточная Ø50 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC50-PDUNL22110-11Оправка расточная Ø50 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC50-PDUNR17090-11Оправка расточная Ø50 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC50-PDUNR22110-11Оправка расточная Ø50 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC63-DCLNL27140-16Оправка расточная Ø63 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 15,88 мм
  • PSC63-DCLNR27140-16Оправка расточная Ø63 мм, 95°, правое, Крепление пластины Прижим за лунку, Под пластину, I.C. 15,88 мм
  • PSC63-PCLNL27140-16Оправка расточная Ø63 мм, 95°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм
  • PSC63-PCLNL35175-16Оправка расточная Ø63 мм, 95°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм
  • PSC63-PCLNR27140-16Оправка расточная Ø63 мм, 95°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм
  • PSC63-PCLNR35175-16Оправка расточная Ø63 мм, 95°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм
  • PSC63-PDUNL17100-11Оправка расточная Ø63 мм, 93°, левое, Применение внутреннее торцевание, внутреннее профилирование, внутреннее точение, Под пластину, I.C. 9,52 мм
  • PSC63-PDUNR17100-11Оправка расточная Ø63 мм, 93°, правое, Применение внутреннее торцевание, внутреннее профилирование, внутреннее точение, Под пластину, I.C. 9,52 мм
  • PTFNL16CA-16Оправка расточная, 90°, левое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTFNR20CA-22Оправка расточная, 90°, правое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTGNL16CA-16Оправка расточная, 90°, левое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTGNR16CA-16Оправка расточная, 90°, правое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный

Показаны первые 40 из 72. Остальные — в разделе Оправки расточные.

Документы по позиции

Для этой позиции документы пока не привязаны.
