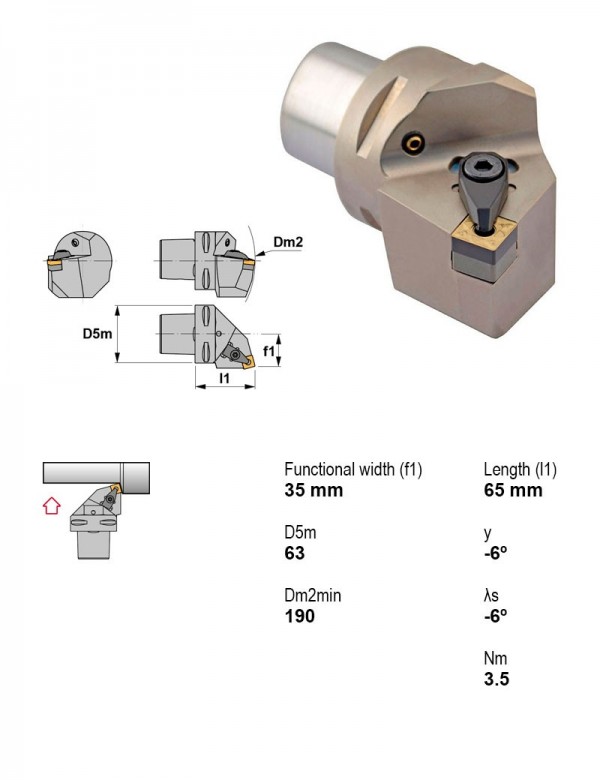

Canela · Державки токарные — прижим за лунку, пластина S (квадратная 90°) · арт. PSC63-DSRNL35065-19
Державка токарная Ø63 мм, 75°, левое, Применение Точение, Диаметр корпуса 35 мм, Под пластину, I.C. 19,05 мм
| Применение | Точение |
|---|---|
| Главный угол в плане | 75° |
| Диаметр корпуса | 35 мм |
| Длина корпуса | 65 мм |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 63 мм |
| Под пластину, I.C. | 19.05 мм |
| Задний угол | Отрицательный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — прижим за лунку, пластина S (квадратная 90°) — 79 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | Диаметр корпуса, мм | Длина корпуса, мм | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC63-DSKNL45065-19 | Внутреннее торцевание | 75° | Есть | Левое | 63 | 19.05 | 45 | 65 | |
| PSC63-DSKNR45065-12 | Внутреннее торцевание | 75° | Есть | Правое | 63 | 12.7 | 45 | 65 | |
| PSC63-DSKNR45065-15 | Внутреннее торцевание | 75° | Есть | Правое | 63 | 15.88 | 45 | 65 | |
| PSC63-DSKNR45065-19 | Внутреннее торцевание | 75° | Есть | Правое | 63 | 19.05 | 45 | 65 | |
| PSC63-DSRNL35065-12 | Точение | 75° | Есть | Левое | 63 | 12.7 | 35 | 65 | |
| PSC63-DSRNL35065-15 | Точение | 75° | Есть | Левое | 63 | 15.88 | 35 | 65 | |
| PSC63-DSRNL35065-19 | Точение | 75° | Есть | Левое | 63 | 19.05 | 35 | 65 | Текущая |
| PSC63-DSRNR35065-12 | Точение | 75° | Есть | Правое | 63 | 12.7 | 35 | 65 | |
| PSC63-DSRNR35065-15 | Точение | 75° | Есть | Правое | 63 | 15.88 | 35 | 65 | |
| PSC63-DSRNR35065-19 | Точение | 75° | Есть | Правое | 63 | 19.05 | 35 | 65 | |
| PSC63-DSSNL45052-19 | точение фаски, точение | 45° | Есть | Левое | 63 | 19.05 | 45 | 52 | |
| PSC63-DSSNL45054-15 | точение фаски, точение | 45° | Есть | Левое | 63 | 15.88 | 45 | 54 |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC63-DSRNL35065-19.
Пластины токарные по ISO 18322
- SNMG190616RC-TN30Пластина токарная, квадратная 90°, IC 19,05 мм, сплав TN30, Характер резания Прерывистое
- SNMM190616TN30Пластина токарная, квадратная 90°, IC 19,05 мм, сплав TN30, Характер резания Лёгкое прерывание
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Фрезы дисковые пазовые и отрезные1
- 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
