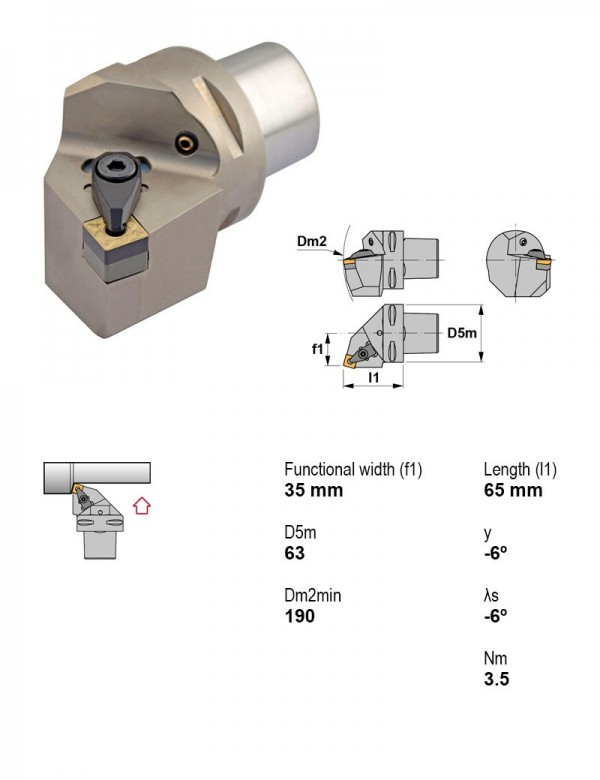

Державка токарная Ø63 мм, 75°, правое, Применение Точение, Крепление пластины Прижим за лунку, Под пластину, I.C. 15,88 мм
Canela · Державки токарные — прижим за лунку, пластина S (квадратная 90°) · арт. PSC63-DSRNR35065-15

Державка токарная Ø63 мм, 75°, правое, Применение Точение, Крепление пластины Прижим за лунку, Под пластину, I.C. 15,88 мм

ПрименениеТочение
Главный угол в плане75°
Крепление пластиныПрижим за лунку
ПрисоединениеPSC
Внутренняя подача СОЖЕсть
Направление резанияПравое
Диаметр хвостовика63 мм
Под пластину, I.C.15.88 мм
Задний уголОтрицательный
Форма пластиныS — квадратная 90°

Другие типоразмеры серии

Державки токарные — прижим за лунку, пластина S (квадратная 90°) — 79 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрименениеГлавный угол в планеПрисоединениеВнутренняя подача СОЖНаправление резанияДиаметр хвостовика, ммПод пластину, I.C., ммВ список
PSC63-DSKNR45065-15Внутреннее торцевание75°PSCЕстьПравое6315.88
PSC63-DSKNR45065-19Внутреннее торцевание75°PSCЕстьПравое6319.05
PSC63-DSRNL35065-12Точение75°PSCЕстьЛевое6312.7
PSC63-DSRNL35065-15Точение75°PSCЕстьЛевое6315.88
PSC63-DSRNL35065-19Точение75°PSCЕстьЛевое6319.05
PSC63-DSRNR35065-12Точение75°PSCЕстьПравое6312.7
PSC63-DSRNR35065-15Точение75°PSCЕстьПравое6315.88Текущая
PSC63-DSRNR35065-19Точение75°PSCЕстьПравое6319.05
PSC63-DSSNL45052-19точение фаски, точение45°PSCЕстьЛевое6319.05
PSC63-DSSNL45054-15точение фаски, точение45°PSCЕстьЛевое6315.88
PSC63-DSSNL45056-12точение фаски, точение45°PSCЕстьЛевое6312.7
PSC63-DSSNR45052-19точение фаски, точение45°PSCЕстьПравое6319.05
Показать ещё · всего в серии 79

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PSC63-DSRNR35065-15.

Винты для пластин2

  • 1696Винт под шестигранник M6×1 1696
  • 1766Винт под шестигранник M6×1 1766

Запчасти к инструменту2

  • 2716Прижим за лунку (D) 2716
  • ISSN-533Пластина опорная квадратная ISSN-533

Оснастка модульная PSC1

  • 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм

Пластины токарные по ISO 18321

  • SNMG150612RC-TN30Пластина токарная, квадратная 90°, IC 15,88 мм, сплав TN30

Фрезы дисковые пазовые и отрезные1

  • 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
