Canela · Державки токарные — внутреннее торцевание, профилирование, точение · арт. PSC63-DWLNR45065-08

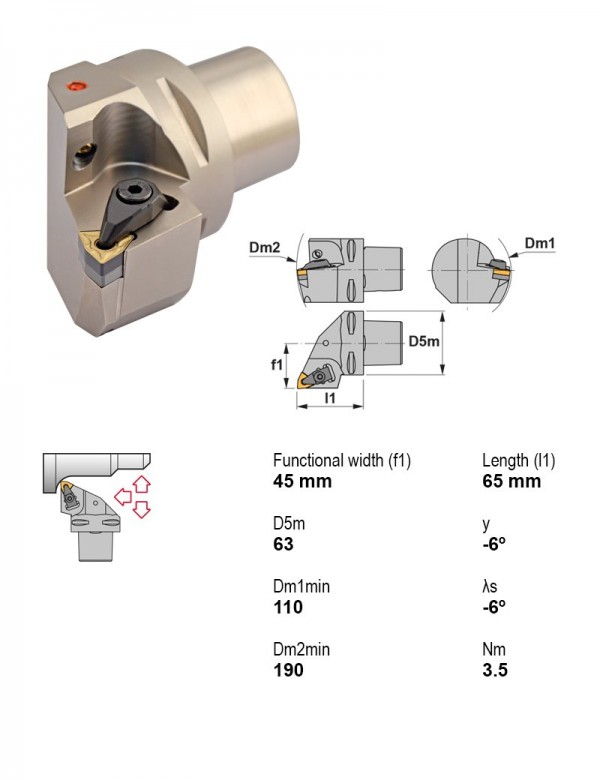

Державка токарная Ø63 мм, 95°, правое
| Применение | внутреннее торцевание, профилирование, точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 63 |
| Задний угол | Отрицательный |
| Форма пластины | W — тригональная 80° |
Другие типоразмеры серии
Державки токарные — внутреннее торцевание, профилирование, точение — 333 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC63-DCLNR45065-12 | 95° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | C — ромбическая 80° | — | |
| PSC63-DCLNR45065-16 | 95° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | C — ромбическая 80° | — | |
| PSC63-DCLNR45065-19 | 95° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | C — ромбическая 80° | — | |
| PSC63-DWLNL45065-06 | 95° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | W — тригональная 80° | — | |
| PSC63-DWLNL45065-08 | 95° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | W — тригональная 80° | — | |
| PSC63-DWLNR45065-06 | 95° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | W — тригональная 80° | — | |
| PSC63-DWLNR45065-08 | 95° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | W — тригональная 80° | — | Текущая |
| PSC63-MWLNL45065-08 | 95° | Клиновой или двойной зажим | PSC | Есть | Левое | Отрицательный | W — тригональная 80° | — | |
| PSC63-MWLNR45065-08 | 95° | Клиновой или двойной зажим | PSC | Есть | Правое | Отрицательный | W — тригональная 80° | — | |
| PSC63-PCLNL45065-12 | 95° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | C — ромбическая 80° | — | |
| PSC63-PCLNL45065-16 | 95° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | C — ромбическая 80° | — | |
| PSC63-PCLNL45065-19 | 95° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | C — ромбическая 80° | — |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC63-DWLNR45065-08.
Пластины токарные по ISO 18324
- WNMA080408TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15
- WNMG080408KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15
- WNMG080408MFC-TN15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TN15
- WNMG080412KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15
Оправки расточные1
- PSC40-PCLNL27120-12Оправка расточная Ø40 мм, 95°, левое
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Фрезы дисковые пазовые и отрезные1
- 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
