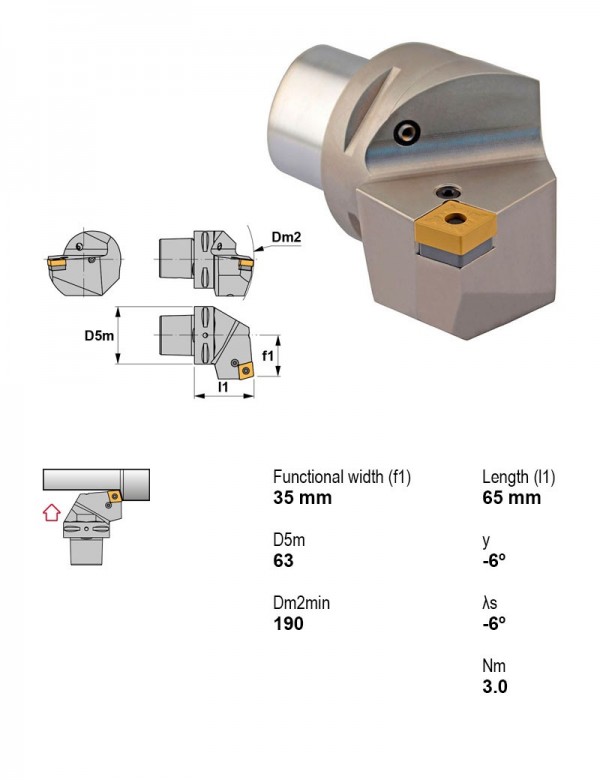

Canela · Державки токарные — рычажный зажим, пластина C (ромбическая 80°) · арт. PSC63-PCRNL35065-16
Державка токарная Ø63 мм, 75°, левое, Применение Точение, Диаметр корпуса 35 мм, Под пластину, I.C. 15,88 мм
| Применение | Точение |
|---|---|
| Главный угол в плане | 75° |
| Диаметр корпуса | 35 мм |
| Длина корпуса | 65 мм |
| Крепление пластины | Рычажный зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 63 мм |
| Под пластину, I.C. | 15.88 мм |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Державки токарные — рычажный зажим, пластина C (ромбическая 80°) — 149 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|
| PSC63-PCLNL45065-16 | внутреннее торцевание, профилирование, точение | 95° | Есть | Левое | 15.88 | — | |
| PSC63-PCLNL45065-19 | внутреннее торцевание, профилирование, точение | 95° | Есть | Левое | 19.05 | — | |
| PSC63-PCLNR45065-12 | внутреннее торцевание, профилирование, точение | 95° | Есть | Правое | 12.7 | — | |
| PSC63-PCLNR45065-16 | внутреннее торцевание, профилирование, точение | 95° | Есть | Правое | 15.88 | — | |
| PSC63-PCLNR45065-19 | внутреннее торцевание, профилирование, точение | 95° | Есть | Правое | 19.05 | — | |
| PSC63-PCRNL35065-12 | Точение | 75° | Есть | Левое | 12.7 | — | |
| PSC63-PCRNL35065-16 | Точение | 75° | Есть | Левое | 15.88 | — | Текущая |
| PSC63-PCRNL35065-19 | Точение | 75° | Есть | Левое | 19.05 | — | |
| PSC63-PCRNR35065-12 | Точение | 75° | Есть | Правое | 12.7 | — | |
| PSC63-PCRNR35065-16 | Точение | 75° | Есть | Правое | 15.88 | — | |
| PSC63-PCRNR35065-19 | Точение | 75° | Есть | Правое | 19.05 | — | |
| PSC80-PCLNL55080-12 | внутреннее торцевание, профилирование, точение | 95° | Есть | Левое | 12.7 | — |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC63-PCRNL35065-16.
Пластины токарные по ISO 18322
- CNMG160608RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 0,8
- CNMG160612RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 1,2
Винты для пластин1
- 4115Штифт стопорный 4115
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Диаметр корпуса 27 мм, Длина корпуса 50 мм, Внутренняя подача СОЖ Есть, Направление резания Левое
Запчасти к инструменту1
- 3616Пластина опорная ромбическая 80° 3616
Оправки расточные1
- PSC40-SVQCL27080-16Оправка расточная Ø40 мм, 107°30', левое, Диаметр корпуса 27 мм, Длина корпуса 80 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
Пластины расточные для малых отверстий1
- LS16.1897.02TL20Пластина расточная S16.1897.02, R 0,2 мм, отверстие от Ø15,5 мм, левая, сплав TL20
Документы по позиции
Для этой позиции документы пока не привязаны.
