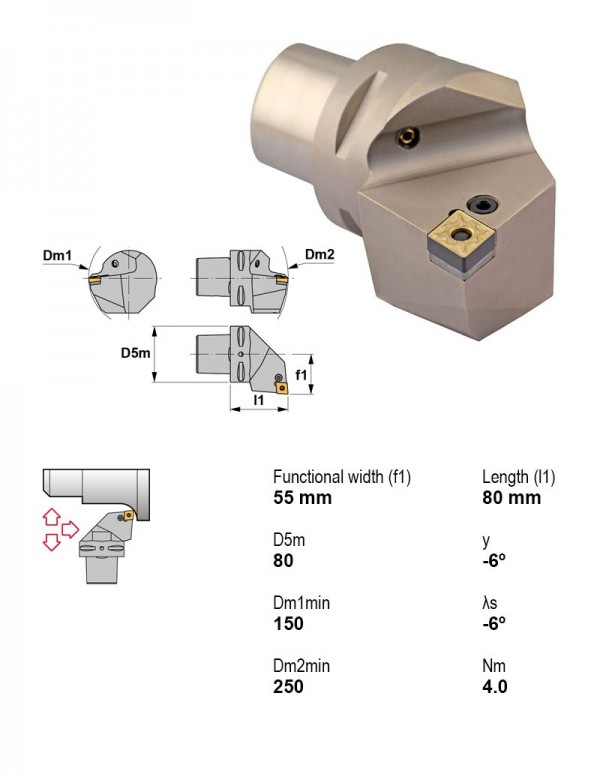

Canela · Державки токарные — рычажный зажим, пластина C (ромбическая 80°) · арт. PSC80-PCLNL55080-25
Державка токарная Ø80 мм, 95°, левое, Крепление пластины Рычажный зажим, Форма пластины C — ромбическая 80°
| Применение | внутреннее торцевание, профилирование, точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Рычажный зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 80 мм |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Державки токарные — рычажный зажим, пластина C (ромбическая 80°) — 149 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| PSC63-PCRNL35065-19 | Точение | 75° | PSC | Есть | Левое | 19.05 | — | |
| PSC63-PCRNR35065-12 | Точение | 75° | PSC | Есть | Правое | 12.7 | — | |
| PSC63-PCRNR35065-16 | Точение | 75° | PSC | Есть | Правое | 15.88 | — | |
| PSC63-PCRNR35065-19 | Точение | 75° | PSC | Есть | Правое | 19.05 | — | |
| PSC80-PCLNL55080-12 | внутреннее торцевание, профилирование, точение | 95° | PSC | Есть | Левое | 12.7 | — | |
| PSC80-PCLNL55080-16 | внутреннее торцевание, профилирование, точение | 95° | PSC | Есть | Левое | 15.88 | — | |
| PSC80-PCLNL55080-19 | внутреннее торцевание, профилирование, точение | 95° | PSC | Есть | Левое | 19.05 | — | |
| PSC80-PCLNL55080-25 | внутреннее торцевание, профилирование, точение | 95° | PSC | Есть | Левое | — | — | Текущая |
| PSC80-PCLNR55080-12 | внутреннее торцевание, профилирование, точение | 95° | PSC | Есть | Правое | 12.7 | — | |
| PSC80-PCLNR55080-16 | внутреннее торцевание, профилирование, точение | 95° | PSC | Есть | Правое | 15.88 | — | |
| PSC80-PCLNR55080-19 | внутреннее торцевание, профилирование, точение | 95° | PSC | Есть | Правое | 19.05 | — | |
| PSC80-PCLNR55080-25 | внутреннее торцевание, профилирование, точение | 95° | PSC | Есть | Правое | — | — |
Совместимость
Связанные позиции по данным производителя — 48 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC80-PCLNL55080-25.
Винты для пластин1
- 1612Винт рычажного зажима M12×1
Запчасти к инструменту1
- 3625Пластина опорная ромбическая 80° 3625
Корпуса сборных фрез1
- 23305005065Фреза сборная Ø50 мм, 3 зуб., хвостовик ISO 50, Длина 105 мм
Пластины канавочные и отрезные1
- NG4125LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Левое, Толщина пластины 6,48 мм, Ширина реза 3,18 мм
Подходит к позициям
У этих позиций PSC80-PCLNL55080-25 указан производителем как подходящий.
Державки токарные по ISO 560844
- PCBNL4040S25Державка токарная, 40X40, 75°, левое, Применение Точение, Задний угол Отрицательный
- PCBNL5050T25Державка токарная, 50X50, 75°, левое, Применение Точение, Задний угол Отрицательный
- PCBNR4040S25Державка токарная, 40X40, 75°, правое, Применение Точение, Задний угол Отрицательный
- PCBNR5050T25Державка токарная, 50X50, 75°, правое, Применение Точение, Задний угол Отрицательный
- PCKNL4040S25Державка токарная, 40X40, 75°, левое, Применение внутреннее торцевание, точение, Задний угол Отрицательный
- PCKNL5050T25Державка токарная, 50X50, 75°, левое, Применение внутреннее торцевание, точение, Задний угол Отрицательный
- PCKNR4040S25Державка токарная, 40X40, 75°, правое, Применение внутреннее торцевание, точение, Задний угол Отрицательный
- PCKNR5050T25Державка токарная, 50X50, 75°, правое, Применение внутреннее торцевание, точение, Задний угол Отрицательный
- PCLNL4040S25Державка токарная, 40X40, 95°, левое, Крепление пластины Рычажный зажим
- PCLNL5050T25Державка токарная, 50X50, 95°, левое
- PCLNR4040S25Державка токарная, 40X40, 95°, правое, Крепление пластины Рычажный зажим
- PCLNR5050T25Державка токарная, 50X50, 95°, правое
- PCMNN4040S25Державка токарная, 40X40, 50°
- PCMNN5050T25Державка токарная, 50X50, 50°
- PRSNL4040S25Державка токарная, 40X40, 45°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
- PRSNR4040S25Державка токарная, 40X40, 45°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
- PSBNL4040S25Державка токарная, 40X40, 75°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
- PSBNL5050T25Державка токарная, 50X50, 75°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
- PSBNR4040S25Державка токарная, 40X40, 75°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
- PSBNR5050T25Державка токарная, 50X50, 75°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
- PSC63-PSDNN00065-25Державка токарная Ø63 мм, 45°, Крепление пластины Рычажный зажим, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
- PSC80-PCLNR55080-25Державка токарная Ø80 мм, 95°, правое, Крепление пластины Рычажный зажим, Форма пластины C — ромбическая 80°
- PSC80-PSDNN00080-25Державка токарная Ø80 мм, 45°, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
- PSC80-PSKNL55080-25Державка токарная Ø80 мм, 75°, левое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Под пластину, I.C. 25,4 мм
- PSC80-PSKNR55080-25Державка токарная Ø80 мм, 75°, правое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Под пластину, I.C. 25,4 мм
- PSC80-PSRNL45080-25Державка токарная Ø80 мм, 75°, левое, Применение Точение, Крепление пластины Рычажный зажим, Под пластину, I.C. 25,4 мм
- PSC80-PSRNR45080-25Державка токарная Ø80 мм, 75°, правое, Применение Точение, Крепление пластины Рычажный зажим, Под пластину, I.C. 25,4 мм
- PSC80-PSSNL55070-25Державка токарная Ø80 мм, 45°, левое, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
- PSC80-PSSNR55070-25Державка токарная Ø80 мм, 45°, правое, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
- PSDNN4040S19Державка токарная, 40X40, 45°, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PSDNN4040S25Державка токарная, 40X40, 45°, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
- PSDNN5050T25Державка токарная, 50X50, 45°, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
- PSKNL4040S25Державка токарная, 40X40, 75°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
- PSKNL5050T25Державка токарная, 50X50, 75°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
- PSKNR4040S25Державка токарная, 40X40, 75°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
- PSKNR5050T25Державка токарная, 50X50, 75°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
- PSSNL1616H09Державка токарная, 16X16, 45°, левое, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSSNL2020K09Державка токарная, 20X20, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSSNL4040S25Державка токарная, 40X40, 45°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
- PSSNL5050T25Державка токарная, 50X50, 45°, левое, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
Показаны первые 40 из 44. Остальные — в разделе Державки токарные по ISO 5608.
Документы по позиции
Для этой позиции документы пока не привязаны.
Нужна консультация по позиции — материал детали, аналог или срок поставки?
Задать вопрос по позиции
