Canela · Державки токарные — внутреннее торцевание, профилирование, точение · арт. PSC80-PCLNR55080-19

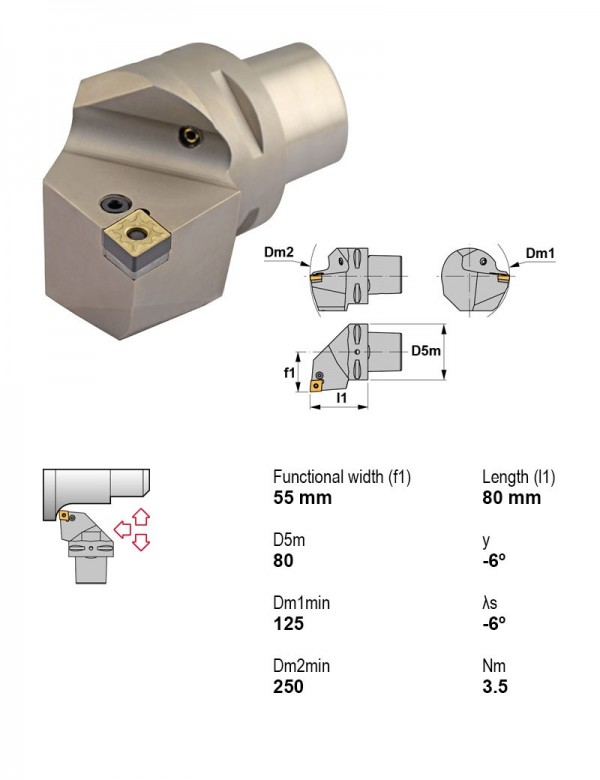

Державка токарная Ø80 мм, 95°, правое
| Применение | внутреннее торцевание, профилирование, точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Рычажный зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 80 |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Державки токарные — внутреннее торцевание, профилирование, точение — 333 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC80-PCLNL55080-12 | 95° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | C — ромбическая 80° | — | |
| PSC80-PCLNL55080-16 | 95° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | C — ромбическая 80° | — | |
| PSC80-PCLNL55080-19 | 95° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | C — ромбическая 80° | — | |
| PSC80-PCLNL55080-25 | 95° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | C — ромбическая 80° | — | |
| PSC80-PCLNR55080-12 | 95° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | C — ромбическая 80° | — | |
| PSC80-PCLNR55080-16 | 95° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | C — ромбическая 80° | — | |
| PSC80-PCLNR55080-19 | 95° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | C — ромбическая 80° | — | Текущая |
| PSC80-PCLNR55080-25 | 95° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | C — ромбическая 80° | — | |
| PWLNL1616H06 | 95° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | W — тригональная 80° | 16X16 | |
| PWLNL2020K06 | 95° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | W — тригональная 80° | 20X20 | |
| PWLNL2020K08 | 95° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | W — тригональная 80° | 20X20 | |
| PWLNL2525M06 | 95° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | W — тригональная 80° | 25X25 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC80-PCLNR55080-19.
Пластины токарные по ISO 18322
- CNMG190612RC-TN30Пластина токарная, ромбическая 80°, IC 19,05 мм, сплав TN30
- CNMM190612TN30Пластина токарная, ромбическая 80°, IC 19,05 мм, сплав TN30
Державки токарные по ISO 56081
- PSC80-DCLNL55080-19Державка токарная Ø80 мм, 95°, левое
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Пластины канавочные и отрезные1
- LS16.1020.01TL20Пластина отрезная, прямоугольная 90°, IC 11,0 мм, сплав TL20
Свёрла корпусные со сменными пластинами1
- 023400019Сверло сборное Ø19 мм, хвостовик Ø16 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
