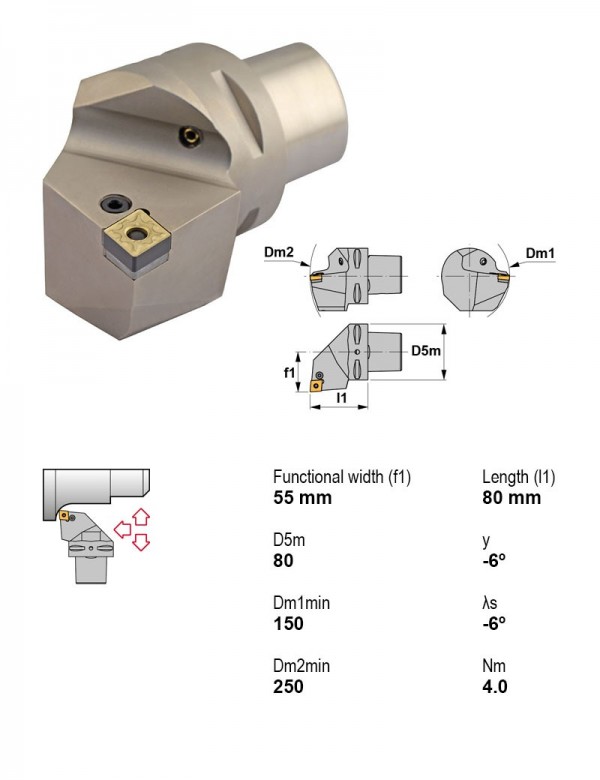

Canela · Державки токарные — рычажный зажим, пластина C (ромбическая 80°) · арт. PSC80-PCLNR55080-25
Державка токарная Ø80 мм, 95°, правое, Крепление пластины Рычажный зажим, Форма пластины C — ромбическая 80°
| Применение | внутреннее торцевание, профилирование, точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Рычажный зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 80 мм |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Державки токарные — рычажный зажим, пластина C (ромбическая 80°) — 149 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| PSC63-PCRNL35065-19 | Точение | 75° | PSC | Есть | Левое | 19.05 | — | |
| PSC63-PCRNR35065-12 | Точение | 75° | PSC | Есть | Правое | 12.7 | — | |
| PSC63-PCRNR35065-16 | Точение | 75° | PSC | Есть | Правое | 15.88 | — | |
| PSC63-PCRNR35065-19 | Точение | 75° | PSC | Есть | Правое | 19.05 | — | |
| PSC80-PCLNL55080-12 | внутреннее торцевание, профилирование, точение | 95° | PSC | Есть | Левое | 12.7 | — | |
| PSC80-PCLNL55080-16 | внутреннее торцевание, профилирование, точение | 95° | PSC | Есть | Левое | 15.88 | — | |
| PSC80-PCLNL55080-19 | внутреннее торцевание, профилирование, точение | 95° | PSC | Есть | Левое | 19.05 | — | |
| PSC80-PCLNL55080-25 | внутреннее торцевание, профилирование, точение | 95° | PSC | Есть | Левое | — | — | |
| PSC80-PCLNR55080-12 | внутреннее торцевание, профилирование, точение | 95° | PSC | Есть | Правое | 12.7 | — | |
| PSC80-PCLNR55080-16 | внутреннее торцевание, профилирование, точение | 95° | PSC | Есть | Правое | 15.88 | — | |
| PSC80-PCLNR55080-19 | внутреннее торцевание, профилирование, точение | 95° | PSC | Есть | Правое | 19.05 | — | |
| PSC80-PCLNR55080-25 | внутреннее торцевание, профилирование, точение | 95° | PSC | Есть | Правое | — | — | Текущая |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC80-PCLNR55080-25.
Винты для пластин1
- 1612Винт рычажного зажима M12×1
Державки токарные по ISO 56081
- PSC80-PCLNL55080-25Державка токарная Ø80 мм, 95°, левое, Крепление пластины Рычажный зажим, Форма пластины C — ромбическая 80°
Запчасти к инструменту1
- 3625Пластина опорная ромбическая 80° 3625
Корпуса сборных фрез1
- 23305005065Фреза сборная Ø50 мм, 3 зуб., хвостовик ISO 50, Длина 105 мм
Пластины канавочные и отрезные1
- NG4125LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Левое, Толщина пластины 6,48 мм, Ширина реза 3,18 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
