Canela · Державки токарные — точение фаски, внутреннее торцевание, профилирование и др. · арт. PSDNN3225P19

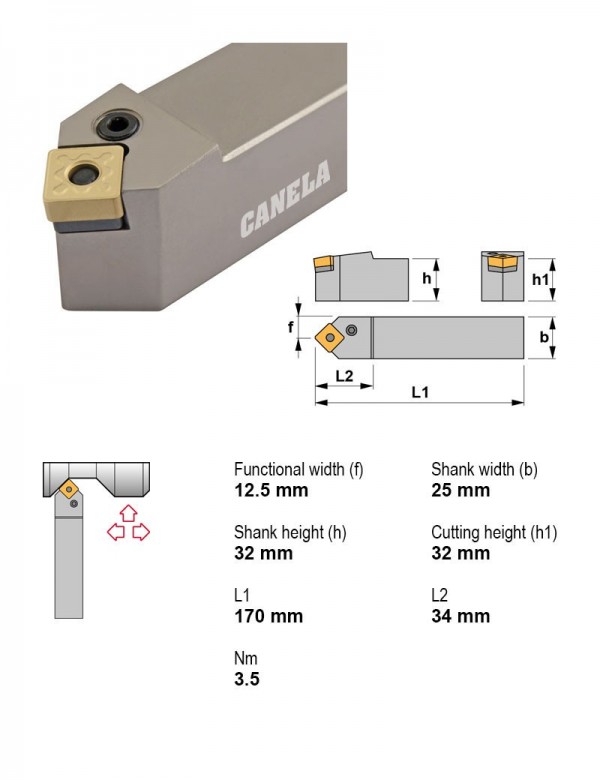

Державка токарная, 32X25, 45°
| Применение | точение фаски, внутреннее торцевание, профилирование и др. |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Нейтральное |
| Задний угол | Отрицательный |
| Сечение державки | 32X25 |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — точение фаски, внутреннее торцевание, профилирование и др. — 149 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSDNN1010E09 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Отрицательный | S — квадратная 90° | 10X10 | |
| PSDNN1212F09 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Отрицательный | S — квадратная 90° | 12X12 | |
| PSDNN1616H09 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Отрицательный | S — квадратная 90° | 16X16 | |
| PSDNN2020K12 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Отрицательный | S — квадратная 90° | 20X20 | |
| PSDNN2525M12 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Отрицательный | S — квадратная 90° | 25X25 | |
| PSDNN3225P12 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Отрицательный | S — квадратная 90° | 32X25 | |
| PSDNN3225P19 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Отрицательный | S — квадратная 90° | 32X25 | Текущая |
| PSDNN3232P12 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Отрицательный | S — квадратная 90° | 32X32 | |
| PSDNN3232P19 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Отрицательный | S — квадратная 90° | 32X32 | |
| PSDNN4040S19 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Отрицательный | S — квадратная 90° | 40X40 | |
| PSDNN4040S25 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Отрицательный | S — квадратная 90° | 40X40 | |
| PSDNN5050T25 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Отрицательный | S — квадратная 90° | 50X50 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSDNN3225P19.
Пластины токарные по ISO 18322
- SNMG190616RC-TN30Пластина токарная, квадратная 90°, IC 19,05 мм, сплав TN30
- SNMM190616TN30Пластина токарная, квадратная 90°, IC 19,05 мм, сплав TN30
Державки токарные по ISO 56081
- PSC80-DCLNL55080-19Державка токарная Ø80 мм, 95°, левое
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Пластины канавочные и отрезные1
- LS16.1020.01TL20Пластина отрезная, прямоугольная 90°, IC 11,0 мм, сплав TL20
Свёрла корпусные со сменными пластинами1
- 023400019Сверло сборное Ø19 мм, хвостовик Ø16 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
