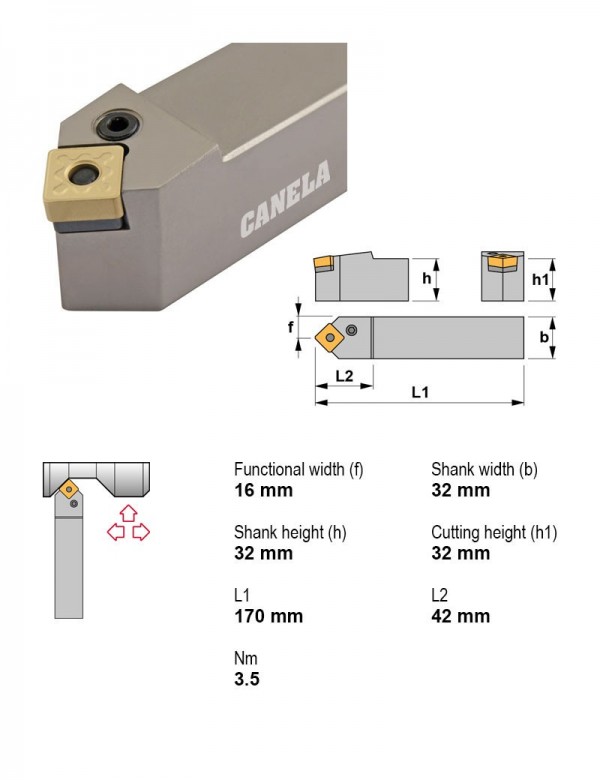

Canela · Державки токарные — рычажный зажим, пластина S (квадратная 90°) · арт. PSDNN3232P19
Державка токарная, 32X32, 45°, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
| Применение | точение фаски, внутреннее торцевание, профилирование и др. |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Нейтральное |
| Под пластину, I.C. | 19.05 мм |
| Задний угол | Отрицательный |
| Сечение державки | 32X32 |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — рычажный зажим, пластина S (квадратная 90°) — 148 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| PSDNN1616H09 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Квадратный хвостовик | Нет | Нейтральное | 9.52 | 16X16 | |
| PSDNN2020K12 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Квадратный хвостовик | Нет | Нейтральное | 12.7 | 20X20 | |
| PSDNN2525M12 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Квадратный хвостовик | Нет | Нейтральное | 12.7 | 25X25 | |
| PSDNN3225P12 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Квадратный хвостовик | Нет | Нейтральное | 12.7 | 32X25 | |
| PSDNN3225P19 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Квадратный хвостовик | Нет | Нейтральное | 19.05 | 32X25 | |
| PSDNN3232P12 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Квадратный хвостовик | Нет | Нейтральное | 12.7 | 32X32 | |
| PSDNN3232P19 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Квадратный хвостовик | Нет | Нейтральное | 19.05 | 32X32 | Текущая |
| PSDNN4040S19 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Квадратный хвостовик | Нет | Нейтральное | 19.05 | 40X40 | |
| PSDNN4040S25 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Квадратный хвостовик | Нет | Нейтральное | 25.4 | 40X40 | |
| PSDNN5050T25 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Квадратный хвостовик | Нет | Нейтральное | 25.4 | 50X50 | |
| PSKNL1616H09 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Левое | 9.52 | 16X16 | |
| PSKNL2020K09 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Левое | 9.52 | 20X20 |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSDNN3232P19.
Пластины токарные по ISO 18322
- SNMG190616RC-TN30Пластина токарная, квадратная 90°, IC 19,05 мм, сплав TN30, Характер резания Прерывистое
- SNMM190616TN30Пластина токарная, квадратная 90°, IC 19,05 мм, сплав TN30, Характер резания Лёгкое прерывание
Винты для пластин1
- 4119Штифт стопорный 4119
Державки токарные по ISO 56081
- PSC80-DCLNL55080-19Державка токарная Ø80 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 19,05 мм, Форма пластины C — ромбическая 80°
Запчасти к инструменту1
- 3519Пластина опорная квадратная 3519
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Пластины резьбовые токарные1
- LS16.1020.01TL20Пластина резьбовая S16.1020.01, метрическая резьба, неполный профиль, шаг 2,0–2,5 мм, отверстие от Ø16 мм, левая, сплав TL20
Свёрла корпусные со сменными пластинами1
- 023400019Сверло сборное Ø19 мм, хвостовик Ø16 мм
