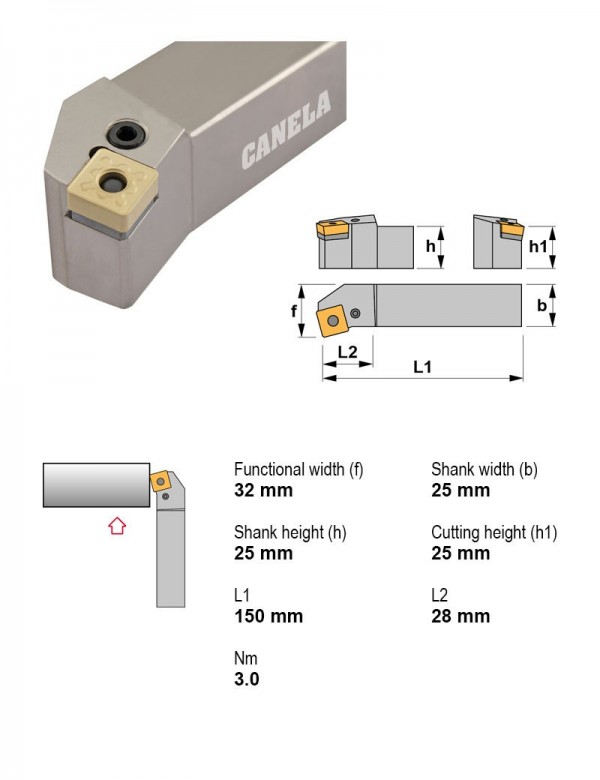

Державка токарная, 25X25, 75°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Canela · Державки токарные — рычажный зажим, пластина S (квадратная 90°) · арт. PSKNR2525M12

Державка токарная, 25X25, 75°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный

Применениевнутреннее торцевание, точение
Главный угол в плане75°
Крепление пластиныРычажный зажим
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияПравое
Под пластину, I.C.12.7 мм
Задний уголОтрицательный
Сечение державки25X25
Форма пластиныS — квадратная 90°

Другие типоразмеры серии

Державки токарные — рычажный зажим, пластина S (квадратная 90°) — 148 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрименениеГлавный угол в планеВнутренняя подача СОЖНаправление резанияПод пластину, I.C., ммСечение державкиВ список
PSKNL4040S19внутреннее торцевание, точение75°НетЛевое19.0540X40
PSKNL4040S25внутреннее торцевание, точение75°НетЛевое25.440X40
PSKNL5050T25внутреннее торцевание, точение75°НетЛевое25.450X50
PSKNR1616H09внутреннее торцевание, точение75°НетПравое9.5216X16
PSKNR2020K09внутреннее торцевание, точение75°НетПравое9.5220X20
PSKNR2020K12внутреннее торцевание, точение75°НетПравое12.720X20
PSKNR2525M12внутреннее торцевание, точение75°НетПравое12.725X25Текущая
PSKNR2525M15внутреннее торцевание, точение75°НетПравое15.8825X25
PSKNR3225P12внутреннее торцевание, точение75°НетПравое12.732X25
PSKNR3232P15внутреннее торцевание, точение75°НетПравое15.8832X32
PSKNR3232P19внутреннее торцевание, точение75°НетПравое19.0532X32
PSKNR4040S19внутреннее торцевание, точение75°НетПравое19.0540X40
Показать ещё · всего в серии 148

Совместимость

Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PSKNR2525M12.

Пластины токарные по ISO 18323

  • SNMG120404FMC-TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный
  • SNMG120408KC-TK15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TK15
  • SNMG120408TC-TS20Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TS20

Оправки расточные2

  • PSC40-PCLNL27080-12Оправка расточная Ø40 мм, 95°, левое, Диаметр корпуса 27 мм, Длина корпуса 80 мм, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
  • PSC63-DCLNL17100-12Оправка расточная Ø63 мм, 95°, левое, Диаметр корпуса 17 мм, Длина корпуса 100 мм, Крепление пластины Прижим за лунку

Фрезы концевые монолитные2

  • 6023512Фреза монолитная Ø12 мм, 2 зуб., хвостовик Ø12 мм, Угол спирали 35-38°, Длина режущей части 50 мм, Длина 100 мм, Тип монолита Высокопроизводительный
  • 6054112Фреза монолитная Ø12 мм, 5 зуб., хвостовик Ø12 мм, Длина 81 мм

Державки резьбовые токарные1

  • PSC40-NEL27050-03Державка резьбовая Ø40 мм, Диаметр корпуса 27 мм, Длина корпуса 50 мм, Внутренняя подача СОЖ Есть, Направление резания Левое

Пластины резьбовые токарные1

  • LS16.0815.01TL20Пластина резьбовая S16.0815.01, метрическая резьба, неполный профиль, шаг 1,5–1,75 мм, отверстие от Ø16 мм, левая, сплав TL20
