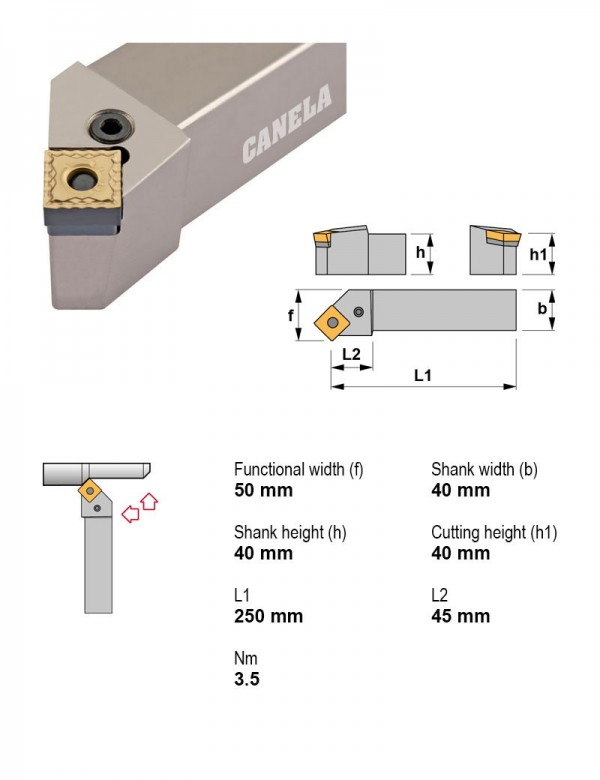

Державка токарная, 40X40, 45°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
Canela · Державки токарные — рычажный зажим, пластина S (квадратная 90°) · арт. PSSNR4040S19

Державка токарная, 40X40, 45°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный

Применениеточение фаски, внутреннее торцевание, профилирование и др.
Главный угол в плане45°
Крепление пластиныРычажный зажим
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияПравое
Под пластину, I.C.19.05 мм
Задний уголОтрицательный
Сечение державки40X40
Форма пластиныS — квадратная 90°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул PSSNR4040S19 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу PSSNR4040S19 →

Другие типоразмеры серии

Державки токарные — рычажный зажим, пластина S (квадратная 90°) — 148 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрименениеГлавный угол в планеВнутренняя подача СОЖНаправление резанияПод пластину, I.C., ммСечение державкиВ список
PSSNR2020K09точение фаски, внутреннее торцевание, профилирование и др.45°НетПравое9.5220X20
PSSNR2020K12точение фаски, внутреннее торцевание, профилирование и др.45°НетПравое12.720X20
PSSNR2525M12точение фаски, внутреннее торцевание, профилирование и др.45°НетПравое12.725X25
PSSNR2525M15точение фаски, внутреннее торцевание, профилирование и др.45°НетПравое15.8825X25
PSSNR3225P12точение фаски, внутреннее торцевание, профилирование и др.45°НетПравое12.732X25
PSSNR3225P15точение фаски, внутреннее торцевание, профилирование и др.45°НетПравое15.8832X25
PSSNR3232P15точение фаски, внутреннее торцевание, профилирование и др.45°НетПравое15.8832X32
PSSNR3232P19точение фаски, внутреннее торцевание, профилирование и др.45°НетПравое19.0532X32
PSSNR4040S19точение фаски, внутреннее торцевание, профилирование и др.45°НетПравое19.0540X40Текущая
PSSNR4040S25точение фаски, внутреннее торцевание, профилирование и др.45°НетПравое25.440X40
PSSNR5050T19точение фаски, внутреннее торцевание, профилирование и др.45°НетПравое19.0550X50
PSSNR5050T25точение фаски, внутреннее торцевание, профилирование и др.45°НетПравое25.450X50
Показать ещё · всего в серии 148

Совместимость

Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PSSNR4040S19.

Винты для пластин3

  • 0019Штифт деревянный 0019
  • 1610Винт рычажного зажима M10×1, Характер резания Лёгкое прерывание, прерывистое
  • 4119Штифт стопорный

Запчасти к инструменту3

  • 3519Пластина опорная квадратная 3519
  • 5004Ключ шестигранный A4
  • 8019Рычаг прижимной 8019

Пластины токарные по ISO 18322

  • SNMG190616RC-TN30Пластина токарная, квадратная 90°, IC 19,05 мм, сплав TN30, Характер резания Прерывистое
  • SNMM190616TN30Пластина токарная, квадратная 90°, IC 19,05 мм, сплав TN30, Характер резания Лёгкое прерывание

Документы по позиции

Для этой позиции документы пока не привязаны.
