Canela · Державки токарные — точение фаски, внутреннее торцевание, профилирование и др. · арт. PSSNR3225P15

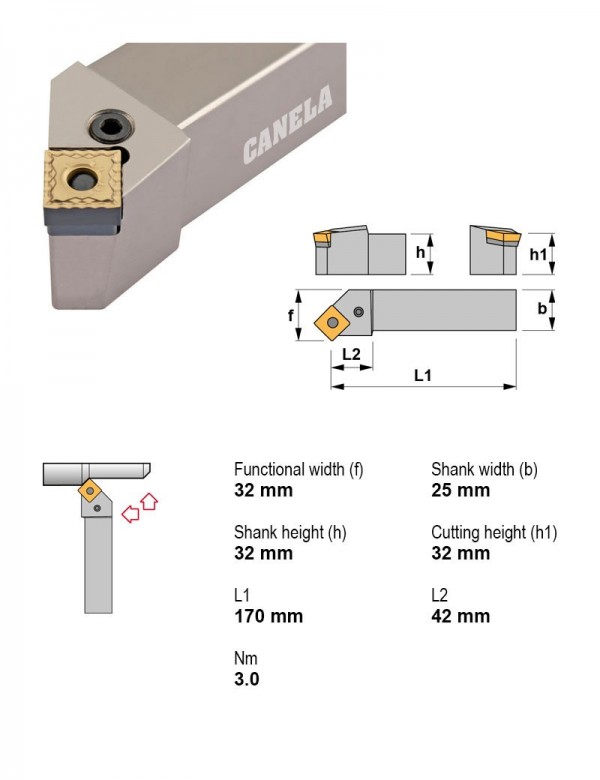

Державка токарная, 32X25, 45°, правое
| Применение | точение фаски, внутреннее торцевание, профилирование и др. |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Отрицательный |
| Сечение державки | 32X25 |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — точение фаски, внутреннее торцевание, профилирование и др. — 149 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSSNR1616H09 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 16X16 | |
| PSSNR2020K09 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 20X20 | |
| PSSNR2020K12 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 20X20 | |
| PSSNR2525M12 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 25X25 | |
| PSSNR2525M15 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 25X25 | |
| PSSNR3225P12 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 32X25 | |
| PSSNR3225P15 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 32X25 | Текущая |
| PSSNR3232P15 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 32X32 | |
| PSSNR3232P19 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 32X32 | |
| PSSNR4040S19 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 40X40 | |
| PSSNR4040S25 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 40X40 | |
| PSSNR5050T19 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 50X50 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSSNR3225P15.
Оправки расточные2
- PSC40-SVQCL27080-16Оправка расточная Ø40 мм, 107°30', левое
- PSC50-PCLNL35150-16Оправка расточная Ø50 мм, 95°, левое
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм
Пластины канавочные и отрезные1
- LS16.1897.02TL20Пластина отрезная, прямоугольная 90°, IC 11,0 мм, сплав TL20
Пластины токарные по ISO 18321
- SNMG150612RC-TN30Пластина токарная, квадратная 90°, IC 15,88 мм, сплав TN30
Фрезы концевые монолитные1
- 6054116Фреза монолитная Ø16 мм, 5 зуб., хвостовик Ø16 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
