ZPS-FN · Фреза концевая длинная S102402 AlCrN, твёрдый сплав, покрытие AlCrN, DIN 6527L · арт. S102402.080 AlCrN

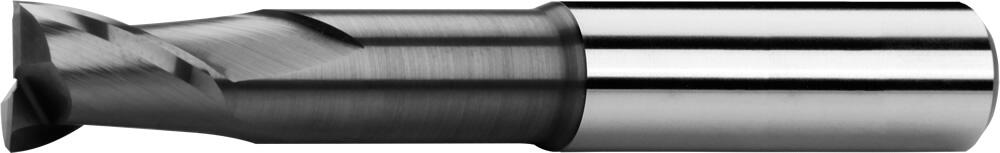

Фреза концевая длинная S102402 AlCrN, Ø8 мм
| Назначение | фреза концевая длинная |
|---|---|
| Диаметр D | 8 мм |
| Допуск D | e8 |
| Диаметр хвостовика d | 8 мм |
| Общая длина l1 | 68 мм |
| Длина режущей части l2 | 9 мм |
| Длина l3 | 30 мм |
| Диаметр шейки | 7,2 мм |
| Число зубьев Z | 2 шт. |
| Тип по назначению | N |
| Материал | твёрдый сплав |
| Покрытие | AlCrN |
| Норма | DIN 6527L |
| Линейка ZPS-FN | S102402 AlCrN |
Другие типоразмеры серии
Фреза концевая длинная S102402 AlCrN, твёрдый сплав, покрытие AlCrN, DIN 6527L — 15 позиций серии, ZPS-FN.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Фрезы концевые монолитные.
| Артикул | Диаметр D, мм | Диаметр хвостовика d, мм | Общая длина l1, мм | Длина режущей части l2, мм | Длина l3, мм | Диаметр шейки, мм | В список |
|---|---|---|---|---|---|---|---|
| S102402.020 AlCrN | 2 | 3 | 54 | 3 | 9 | 1,8 | |
| S102402.030 AlCrN | 3 | 6 | 54 | 4 | 11 | 2,7 | |
| S102402.040 AlCrN | 4 | 6 | 57 | 5 | 15 | 3,6 | |
| S102402.050 AlCrN | 5 | 6 | 62 | 6 | 23 | 4,5 | |
| S102402.060 AlCrN | 6 | 6 | 62 | 7 | 24 | 5,4 | |
| S102402.070 AlCrN | 7 | 8 | 68 | 8 | 28 | 6,3 | |
| S102402.080 AlCrN | 8 | 8 | 68 | 9 | 30 | 7,2 | Текущая |
| S102402.090 AlCrN | 9 | 10 | 80 | 10 | 36 | 8,2 | |
| S102402.100 AlCrN | 10 | 10 | 80 | 11 | 38 | 9 | |
| S102402.110 AlCrN | 11 | 12 | 93 | 12 | 44 | 10 | |
| S102402.120 AlCrN | 12 | 12 | 93 | 13 | 46 | 11 | |
| S102402.140 AlCrN | 14 | 14 | 93 | 15 | 46 | 13 |
Документы по позиции
Для этой позиции документы пока не привязаны.
