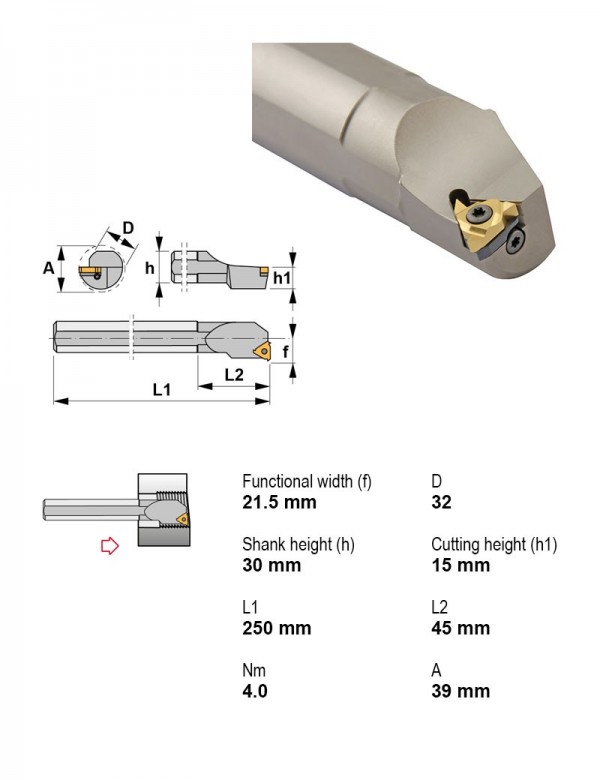

Державка резьбовая Ø32 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Нет, Направление резания Левое, Под пластину, I.C. 12,7 мм
Canela · Державки резьбовые — центральный винт · арт. S32S-STXNL22

Державка резьбовая Ø32 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Нет, Направление резания Левое, Под пластину, I.C. 12,7 мм

ПрименениеВнутренняя резьба
Крепление пластиныЦентральный винт
ПрисоединениеРасточная оправка
Внутренняя подача СОЖНет
Направление резанияЛевое
Диаметр хвостовика32 мм
Под пластину, I.C.12.7 мм

Другие типоразмеры серии

Державки резьбовые — центральный винт — 191 позиция серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки резьбовые токарные.

АртикулПрименениеПрисоединениеВнутренняя подача СОЖДиаметр хвостовика, ммНаправление резанияВ список
S25R-STXNL16Внутренняя резьбаРасточная оправкаНет25Левое
S25R-STXNL22Внутренняя резьбаРасточная оправкаНет25Левое
S25R-STXNR16Внутренняя резьбаРасточная оправкаНет25Правое
S25R-STXNR22Внутренняя резьбаРасточная оправкаНет25Правое
S25T-STGPR16Внутренняя резьбаРасточная оправкаНет25Правое
S32S-STXNL16Внутренняя резьбаРасточная оправкаНет32Левое
S32S-STXNL22Внутренняя резьбаРасточная оправкаНет32ЛевоеТекущая
S32S-STXNL27Внутренняя резьбаРасточная оправкаНет32Левое
S32S-STXNR16Внутренняя резьбаРасточная оправкаНет32Правое
S32S-STXNR22Внутренняя резьбаРасточная оправкаНет32Правое
S32S-STXNR27Внутренняя резьбаРасточная оправкаНет32Правое
S32U-STGNL16Внутренняя резьбаРасточная оправкаНет32Левое
Показать ещё · всего в серии 191

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к S32S-STXNL22.

Пластины резьбовые токарные3

  • 22NL-400ISOTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 4 мм, Тип резьбы ISO, Направление резания Левое
  • 22NL-N55TIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Профиль резьбы 55°, Направление резания Левое
  • 22NL-N60TIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Профиль резьбы 60°, Направление резания Левое

Винты для пластин2

  • SA4Винт Torx 8-UNC
  • SY4Винт Torx 8-32UNC

Запчасти к инструменту1

  • YE4Пластина опорная для резьбовых пластин YE4

Корпуса сборных фрез1

  • 552006016Фреза сборная керамическая Ø16 мм, 2 зуб., хвостовик M8

Документы по позиции

Для этой позиции документы пока не привязаны.
