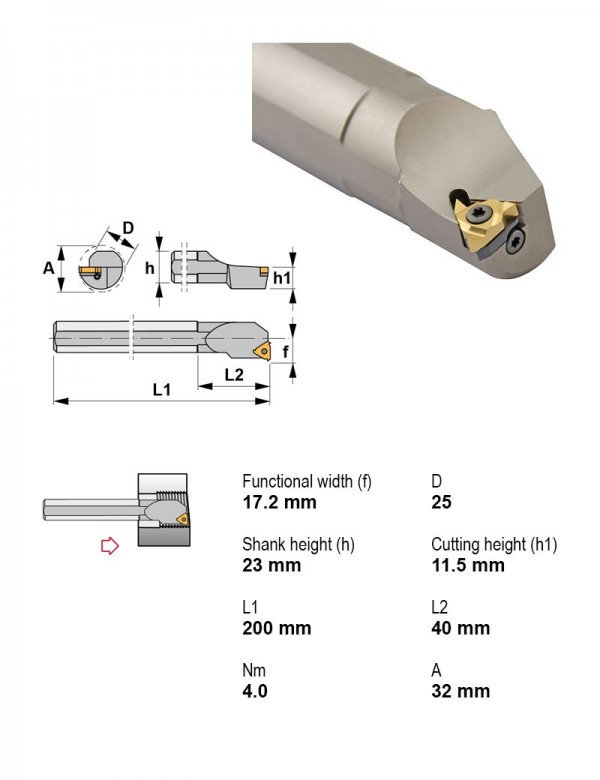

Державка резьбовая Ø25 мм, Крепление пластины Центральный винт, Направление резания Левое, Под пластину, I.C. 12,7 мм
Canela · Державки резьбовые — центральный винт · арт. S25R-STXNL22

Державка резьбовая Ø25 мм, Крепление пластины Центральный винт, Направление резания Левое, Под пластину, I.C. 12,7 мм

ПрименениеВнутренняя резьба
Крепление пластиныЦентральный винт
ПрисоединениеРасточная оправка
Внутренняя подача СОЖНет
Направление резанияЛевое
Диаметр хвостовика25 мм
Под пластину, I.C.12.7 мм

Другие типоразмеры серии

Державки резьбовые — центральный винт — 191 позиция серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки резьбовые токарные.

АртикулПрименениеВнутренняя подача СОЖНаправление резанияДиаметр хвостовика, ммВ список
S16M-STXNR16Внутренняя резьбаНетПравое16
S20Q-STXNL16Внутренняя резьбаНетЛевое20
S20Q-STXNL22Внутренняя резьбаНетЛевое20
S20Q-STXNR16Внутренняя резьбаНетПравое20
S20Q-STXNR22Внутренняя резьбаНетПравое20
S25R-STXNL16Внутренняя резьбаНетЛевое25
S25R-STXNL22Внутренняя резьбаНетЛевое25Текущая
S25R-STXNR16Внутренняя резьбаНетПравое25
S25R-STXNR22Внутренняя резьбаНетПравое25
S25T-STGPR16Внутренняя резьбаНетПравое25
S32S-STXNL16Внутренняя резьбаНетЛевое32
S32S-STXNL22Внутренняя резьбаНетЛевое32
Показать ещё · всего в серии 191

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к S25R-STXNL22.

Пластины резьбовые токарные3

  • 22NL-400ISOTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 4 мм, Тип резьбы ISO, Направление резания Левое
  • 22NL-N55TIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Профиль резьбы 55°, Направление резания Левое
  • 22NL-N60TIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Профиль резьбы 60°, Направление резания Левое

Винты для пластин2

  • SA4Винт Torx 8-UNC
  • SY4Винт Torx 8-32UNC

Запчасти к инструменту1

  • YE4Пластина опорная для резьбовых пластин YE4

Корпуса сборных фрез1

  • 552006016Фреза сборная керамическая Ø16 мм, 2 зуб., хвостовик M8

Документы по позиции

Для этой позиции документы пока не привязаны.

Нужна консультация по позиции — материал детали, аналог или срок поставки?

Задать вопрос по позиции
