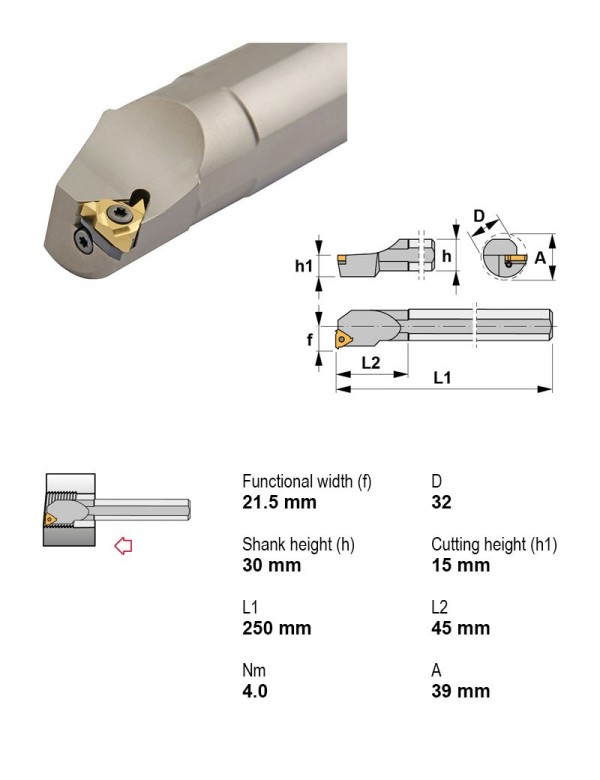

Державка резьбовая Ø32 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Нет, Направление резания Правое, Под пластину, I.C. 12,7 мм
Canela · Державки резьбовые — центральный винт · арт. S32S-STXNR22

Державка резьбовая Ø32 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Нет, Направление резания Правое, Под пластину, I.C. 12,7 мм

ПрименениеВнутренняя резьба
Крепление пластиныЦентральный винт
ПрисоединениеРасточная оправка
Внутренняя подача СОЖНет
Направление резанияПравое
Диаметр хвостовика32 мм
Под пластину, I.C.12.7 мм

Другие типоразмеры серии

Державки резьбовые — центральный винт — 191 позиция серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки резьбовые токарные.

АртикулПрименениеПрисоединениеВнутренняя подача СОЖДиаметр хвостовика, ммНаправление резанияВ список
S25R-STXNR22Внутренняя резьбаРасточная оправкаНет25Правое
S25T-STGPR16Внутренняя резьбаРасточная оправкаНет25Правое
S32S-STXNL16Внутренняя резьбаРасточная оправкаНет32Левое
S32S-STXNL22Внутренняя резьбаРасточная оправкаНет32Левое
S32S-STXNL27Внутренняя резьбаРасточная оправкаНет32Левое
S32S-STXNR16Внутренняя резьбаРасточная оправкаНет32Правое
S32S-STXNR22Внутренняя резьбаРасточная оправкаНет32ПравоеТекущая
S32S-STXNR27Внутренняя резьбаРасточная оправкаНет32Правое
S32U-STGNL16Внутренняя резьбаРасточная оправкаНет32Левое
S32U-STGNL22Внутренняя резьбаРасточная оправкаНет32Левое
S32U-STGNR16Внутренняя резьбаРасточная оправкаНет32Правое
S32U-STGNR22Внутренняя резьбаРасточная оправкаНет32Правое
Показать ещё · всего в серии 191

Совместимость

Связанные позиции по данным производителя — 14 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к S32S-STXNR22.

Пластины резьбовые токарные10

  • 22NR-4.5WTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Направление резания Правое
  • 22NR-5WTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 5 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
  • 22NR-6WTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 6 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
  • 22NR-7WTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 7 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
  • 22NR-350ISOTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 3,5 мм, Тип резьбы ISO, Направление резания Правое
  • 22NR-400ISOTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 4 мм, Тип резьбы ISO, Направление резания Правое
  • 22NR-500ISOTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 5 мм, Тип резьбы ISO, Направление резания Правое
  • 22NR-N55TIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Профиль резьбы 55°, Направление резания Правое
  • 22NR-N60TIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Профиль резьбы 60°, Направление резания Правое
  • 22NR-N60TL20Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TL20

Винты для пластин2

  • SA4Винт Torx 8-UNC
  • SY4Винт Torx 8-32UNC

Запчасти к инструменту1

  • YI4Пластина опорная для резьбовых пластин YI4

Корпуса сборных фрез1

  • 552006016Фреза сборная керамическая Ø16 мм, 2 зуб., хвостовик M8

Документы по позиции

Для этой позиции документы пока не привязаны.
