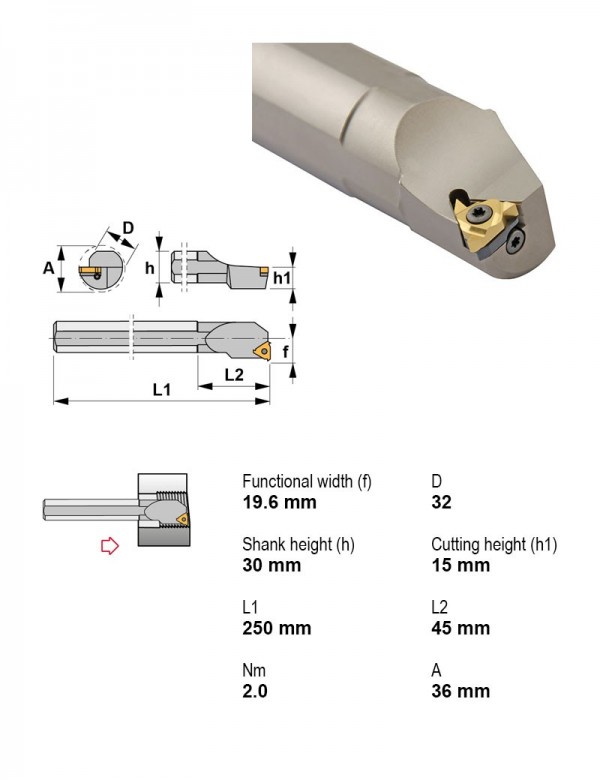

Державка резьбовая Ø32 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Нет, Направление резания Левое, Под пластину, I.C. 9,52 мм
Canela · Державки резьбовые — центральный винт · арт. S32S-STXNL16

Державка резьбовая Ø32 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Нет, Направление резания Левое, Под пластину, I.C. 9,52 мм

ПрименениеВнутренняя резьба
Крепление пластиныЦентральный винт
ПрисоединениеРасточная оправка
Внутренняя подача СОЖНет
Направление резанияЛевое
Диаметр хвостовика32 мм
Под пластину, I.C.9.52 мм

Другие типоразмеры серии

Державки резьбовые — центральный винт — 191 позиция серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки резьбовые токарные.

АртикулПрименениеПрисоединениеВнутренняя подача СОЖДиаметр хвостовика, ммНаправление резанияВ список
S20Q-STXNR22Внутренняя резьбаРасточная оправкаНет20Правое
S25R-STXNL16Внутренняя резьбаРасточная оправкаНет25Левое
S25R-STXNL22Внутренняя резьбаРасточная оправкаНет25Левое
S25R-STXNR16Внутренняя резьбаРасточная оправкаНет25Правое
S25R-STXNR22Внутренняя резьбаРасточная оправкаНет25Правое
S25T-STGPR16Внутренняя резьбаРасточная оправкаНет25Правое
S32S-STXNL16Внутренняя резьбаРасточная оправкаНет32ЛевоеТекущая
S32S-STXNL22Внутренняя резьбаРасточная оправкаНет32Левое
S32S-STXNL27Внутренняя резьбаРасточная оправкаНет32Левое
S32S-STXNR16Внутренняя резьбаРасточная оправкаНет32Правое
S32S-STXNR22Внутренняя резьбаРасточная оправкаНет32Правое
S32S-STXNR27Внутренняя резьбаРасточная оправкаНет32Правое
Показать ещё · всего в серии 191

Совместимость

Связанные позиции по данным производителя — 18 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к S32S-STXNL16.

Пластины резьбовые токарные15

  • 16NL-11WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 11 ниток/дюйм, Тип резьбы Whitworth, Направление резания Левое
  • 16NL-14WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 14 ниток/дюйм, Тип резьбы Whitworth, Направление резания Левое
  • 16NL-16WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 16 ниток/дюйм, Тип резьбы Whitworth, Направление резания Левое
  • 16NL-100ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1 мм, Тип резьбы ISO, Направление резания Левое
  • 16NL-125ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1,25 мм, Тип резьбы ISO, Направление резания Левое
  • 16NL-150ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1,5 мм, Тип резьбы ISO, Направление резания Левое
  • 16NL-175ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1,75 мм, Тип резьбы ISO, Направление резания Левое
  • 16NL-200ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 2 мм, Тип резьбы ISO, Направление резания Левое
  • 16NL-250ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 2,5 мм, Тип резьбы ISO, Направление резания Левое
  • 16NL-300ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 3 мм, Тип резьбы ISO, Направление резания Левое
  • 16NL-A55TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 55°, Направление резания Левое
  • 16NL-A60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 60°, Направление резания Левое
  • 16NL-AG55TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Направление резания Левое
  • 16NL-AG60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Направление резания Левое
  • 16NL-G60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 60°, Направление резания Левое

Винты для пластин2

  • SA3Винт Torx 5-40UNC-3A SA3
  • SY3Винт Torx 5-40UNC

Запчасти к инструменту1

  • YE3Пластина опорная для резьбовых пластин YE3

Документы по позиции

Для этой позиции документы пока не привязаны.
