Canela · Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение · арт. S40V-MSKNR12-K

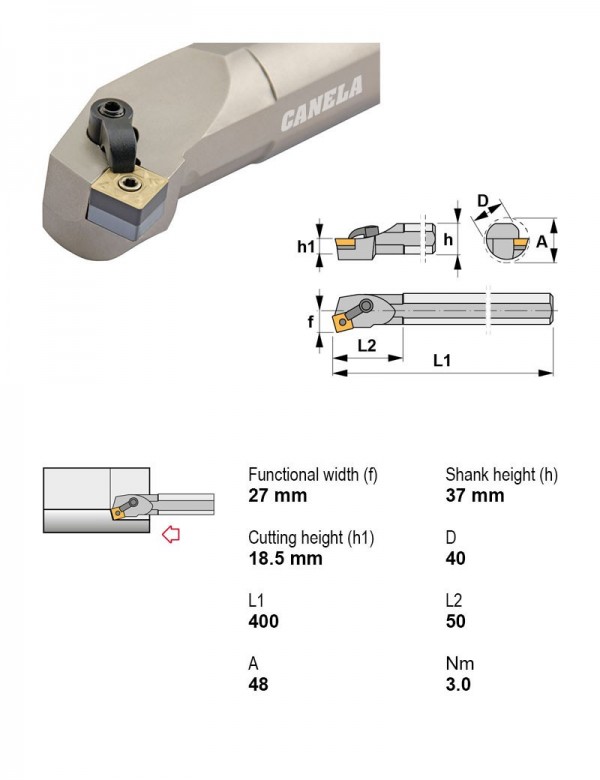

Оправка расточная Ø40 мм, 75°, правое
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Клиновой или двойной зажим |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 40 |
| Задний угол | Отрицательный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение — 357 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика | Задний угол | Форма пластины | В список |
|---|---|---|---|---|---|---|---|---|---|
| S32U-SVUCR16 | 93° | Центральный винт | Расточная оправка | Нет | Правое | 32 | Положительный | V — ромбическая 35° | |
| S40V-DDUNL15-N | 93° | Прижим за лунку | Расточная оправка | Нет | Левое | 40 | Отрицательный | D — ромбическая 55° | |
| S40V-DDUNR15-N | 93° | Прижим за лунку | Расточная оправка | Нет | Правое | 40 | Отрицательный | D — ромбическая 55° | |
| S40V-MDUNL15-K | 93° | Клиновой или двойной зажим | Расточная оправка | Нет | Левое | 40 | Отрицательный | D — ромбическая 55° | |
| S40V-MDUNR15-K | 93° | Клиновой или двойной зажим | Расточная оправка | Нет | Правое | 40 | Отрицательный | D — ромбическая 55° | |
| S40V-MSKNL12-K | 75° | Клиновой или двойной зажим | Расточная оправка | Нет | Левое | 40 | Отрицательный | S — квадратная 90° | |
| S40V-MSKNR12-K | 75° | Клиновой или двойной зажим | Расточная оправка | Нет | Правое | 40 | Отрицательный | S — квадратная 90° | Текущая |
| S40V-MTUNL16 | 93° | Клиновой или двойной зажим | Расточная оправка | Нет | Левое | 40 | Отрицательный | T — треугольная 60° | |
| S40V-MTUNL22 | 93° | Клиновой или двойной зажим | Расточная оправка | Нет | Левое | 40 | Отрицательный | T — треугольная 60° | |
| S40V-MTUNR16 | 93° | Клиновой или двойной зажим | Расточная оправка | Нет | Правое | 40 | Отрицательный | T — треугольная 60° | |
| S40V-MTUNR22 | 93° | Клиновой или двойной зажим | Расточная оправка | Нет | Правое | 40 | Отрицательный | T — треугольная 60° | |
| S40V-PDUNL15 | 93° | Рычажный зажим | Расточная оправка | Нет | Левое | 40 | Отрицательный | D — ромбическая 55° |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S40V-MSKNR12-K.
Пластины токарные по ISO 18323
- SNMG120404FMC-TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15
- SNMG120408KC-TK15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TK15
- SNMG120408TC-TS20Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TS20
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм
