Canela · Оправки расточные керамические — внутреннее торцевание, внутреннее точение · арт. S50U-CSSNR15-CX

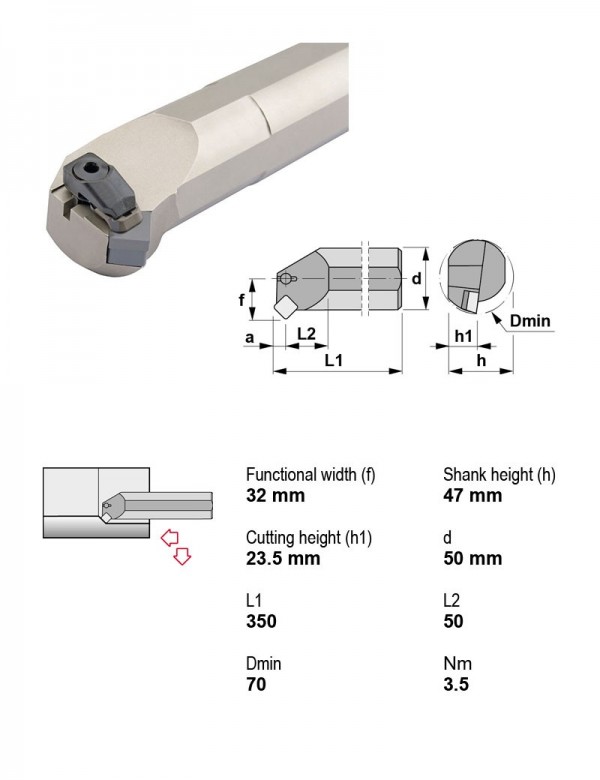

Оправка расточная керамическая Ø50 мм, 45°, правое
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Прижим сверху |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 50 |
| Задний угол | Отрицательный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Оправки расточные керамические — внутреннее торцевание, внутреннее точение — 60 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Направление резания | Диаметр хвостовика | Форма пластины | В список |
|---|---|---|---|---|---|
| S50U-CSKNL12-4CD | 75° | Левое | 50 | S — квадратная 90° | |
| S50U-CSKNL12-4CX | 75° | Левое | 50 | S — квадратная 90° | |
| S50U-CSKNL12-7CD | 75° | Левое | 50 | S — квадратная 90° | |
| S50U-CSKNL12-7CX | 75° | Левое | 50 | S — квадратная 90° | |
| S50U-CSKNR12-4CD | 75° | Правое | 50 | S — квадратная 90° | |
| S50U-CSKNR12-4CX | 75° | Правое | 50 | S — квадратная 90° | |
| S50U-CSKNR12-7CD | 75° | Правое | 50 | S — квадратная 90° | |
| S50U-CSKNR12-7CX | 75° | Правое | 50 | S — квадратная 90° | |
| S50U-CSSNL15-CD | 45° | Левое | 50 | S — квадратная 90° | |
| S50U-CSSNL15-CX | 45° | Левое | 50 | S — квадратная 90° | |
| S50U-CSSNR15-CD | 45° | Правое | 50 | S — квадратная 90° | |
| S50U-CSSNR15-CX | 45° | Правое | 50 | S — квадратная 90° | Текущая |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S50U-CSSNR15-CX.
Пластины токарные по ISO 18322
- SNGX150708CX6Пластина токарная, квадратная 90°, IC 15,88 мм, сплав CX6
- SNGX150712CX6Пластина токарная, квадратная 90°, IC 15,88 мм, сплав CX6
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Документы по позиции
Для этой позиции технический лист пока не привязан.
