Canela · Державки токарные — профилирование, точение · арт. SRDCN2020K10

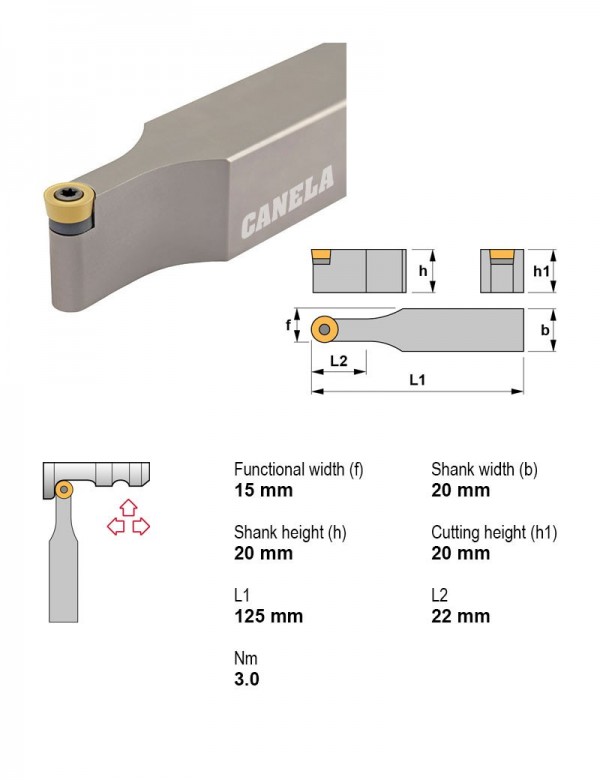

Державка токарная, 20X20, 45°
| Применение | профилирование, точение |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Центральный винт |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Нейтральное |
| Задний угол | Положительный |
| Сечение державки | 20X20 |
| Форма пластины | R — круглая |
Другие типоразмеры серии
Державки токарные — профилирование, точение — 307 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| SRDCN1010E06 | 45° | Центральный винт | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 10X10 | |
| SRDCN1212F06 | 45° | Центральный винт | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 12X12 | |
| SRDCN1616H06 | 45° | Центральный винт | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 16X16 | |
| SRDCN1616H08 | 45° | Центральный винт | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 16X16 | |
| SRDCN2020K06 | 45° | Центральный винт | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 20X20 | |
| SRDCN2020K08 | 45° | Центральный винт | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 20X20 | |
| SRDCN2020K10 | 45° | Центральный винт | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 20X20 | Текущая |
| SRDCN2020K12 | 45° | Центральный винт | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 20X20 | |
| SRDCN2525M06 | 45° | Центральный винт | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 25X25 | |
| SRDCN2525M08 | 45° | Центральный винт | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 25X25 | |
| SRDCN2525M10 | 45° | Центральный винт | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 25X25 | |
| SRDCN2525M12 | 45° | Центральный винт | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 25X25 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к SRDCN2020K10.
Пластины токарные по ISO 18324
- RCGT0803M0-APKM15Пластина токарная, круглая, IC 8,0 мм, сплав KM15
- RCMT10T3M0TL20Пластина токарная, круглая, IC 10,0 мм, сплав TL20
- RCMT10T3M0TN15Пластина токарная, круглая, IC 10,0 мм, сплав TN15
- RCMT0803M0TN15Пластина токарная, круглая, IC 8,0 мм, сплав TN15
Державки резьбовые токарные1
- PSC63-NER35175-04Державка резьбовая Ø63 мм
Державки токарные по ISO 56081
- PSC40-DCLNR27055-16Державка токарная Ø40 мм, 95°, правое
Документы по позиции
Для этой позиции технический лист пока не привязан.
