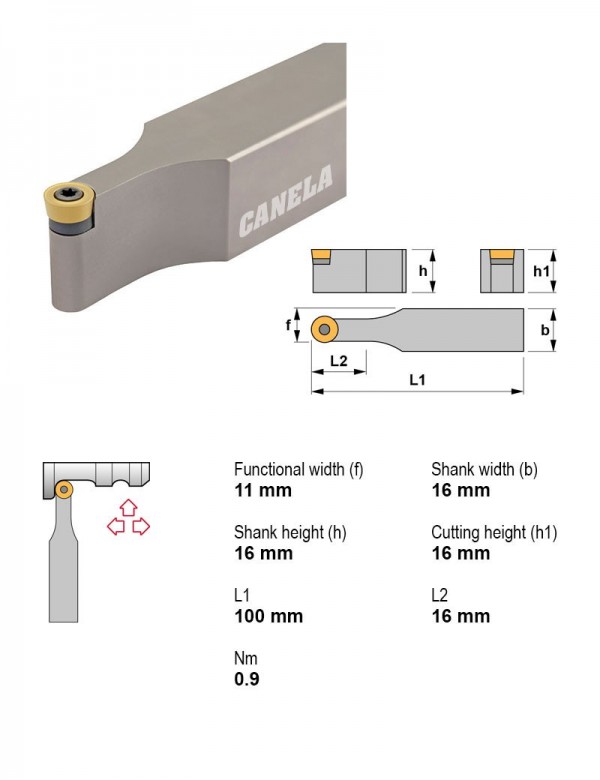

Canela · Державки токарные — центральный винт, пластина R (круглая) · арт. SRDCN1616H06
Державка токарная, 16X16, 45°, Крепление пластины Центральный винт, Под пластину, I.C. 6,35 мм, Задний угол Положительный
| Применение | профилирование, точение |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Центральный винт |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Нейтральное |
| Под пластину, I.C. | 6.35 мм |
| Задний угол | Положительный |
| Сечение державки | 16X16 |
| Форма пластины | R — круглая |
Другие типоразмеры серии
Державки токарные — центральный винт, пластина R (круглая) — 65 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Диаметр хвостовика, мм | В список |
|---|---|---|---|---|---|---|---|
| PSC63-SRSCR45065-10 | Профилирование | PSC | Есть | Правое | 10 | 63 | |
| PSC63-SRSCR45065-12 | Профилирование | PSC | Есть | Правое | 12.7 | 63 | |
| PSC63-SRSCR45065-16 | Профилирование | PSC | Есть | Правое | 16 | 63 | |
| PSC63-SRSCR45065-20 | Профилирование | PSC | Есть | Правое | — | 63 | |
| SRDCN1010E06 | профилирование, точение | Квадратный хвостовик | Нет | Нейтральное | 6.35 | — | |
| SRDCN1212F06 | профилирование, точение | Квадратный хвостовик | Нет | Нейтральное | 6.35 | — | |
| SRDCN1616H06 | профилирование, точение | Квадратный хвостовик | Нет | Нейтральное | 6.35 | — | Текущая |
| SRDCN1616H08 | профилирование, точение | Квадратный хвостовик | Нет | Нейтральное | 8 | — | |
| SRDCN2020K06 | профилирование, точение | Квадратный хвостовик | Нет | Нейтральное | 6.35 | — | |
| SRDCN2020K08 | профилирование, точение | Квадратный хвостовик | Нет | Нейтральное | 8 | — | |
| SRDCN2020K10 | профилирование, точение | Квадратный хвостовик | Нет | Нейтральное | 10 | — | |
| SRDCN2020K12 | профилирование, точение | Квадратный хвостовик | Нет | Нейтральное | 12.7 | — |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к SRDCN1616H06.
Державки токарные по ISO 56081
- PSC80-PSSNL55070-25Державка токарная Ø80 мм, 45°, левое, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
Пластины токарные по ISO 18321
- RCMT0602M0TN15Пластина токарная, круглая, IC 6,0 мм, сплав TN15
Свёрла спиральные монолитные1
- 732312.25Сверло монолитное Ø12,25 мм, 2 зуб., хвостовик Ø14 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
