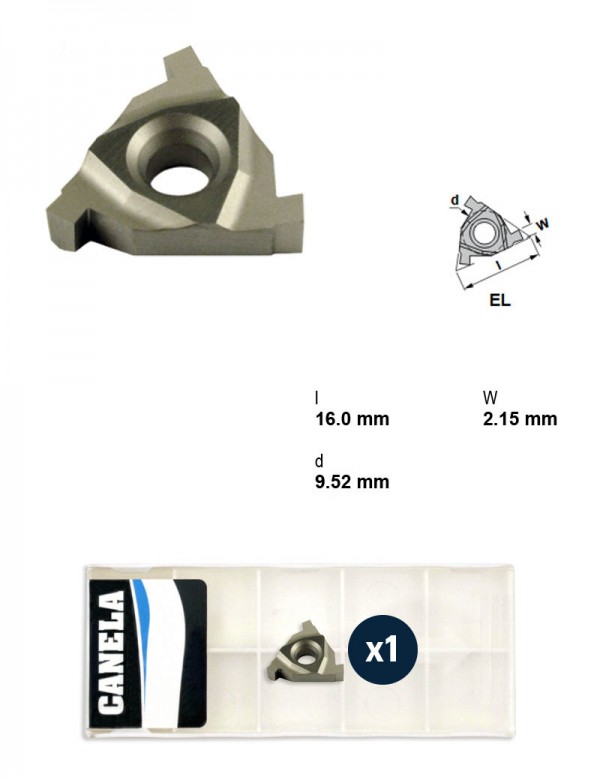

Пластина канавочная, треугольная 60°, IC 9,52 мм, сплав TL20, Шаг 2 мм, левое
| Шаг | 2 мм |
|---|---|
| Применение | Резьбонарезание |
| Направление резания | Левое |
| Марка сплава | TL20 |
| I.C. | 9,52 мм |
| Группа материалов | Сталь |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
| Толщина пластины | 3,7 мм |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул 16EL-200LGTL20 в строку поиска. Тип изделия указан в коротком описании под названием.
Другие типоразмеры серии
Пластины отрезные и канавочные — форма Прочая — 169 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины канавочные и отрезные.
| Артикул | Марка сплава | Форма пластины | Толщина пластины, мм | Применение | Группа материалов | Характер резания | Направление резания | Ширина реза, мм | I.C., мм | Радиус при вершине | В список |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2C35 пятигранная | — | — | — | — | — | — | — | — | — | — | |
| 16EL-100LGTL20 | TL20 | T — треугольная 60° | 3,7 | Резьбонарезание | Сталь | — | Левое | — | 9,52 | — | |
| 16EL-120LGTL20 | TL20 | T — треугольная 60° | 3,7 | Резьбонарезание | Сталь | — | Левое | — | 9,52 | — | |
| 16EL-150LGTL20 | TL20 | T — треугольная 60° | 3,7 | Резьбонарезание | Сталь | — | Левое | — | 9,52 | — | |
| 16EL-175LGTL20 | TL20 | T — треугольная 60° | 3,7 | Резьбонарезание | Сталь | — | Левое | — | 9,52 | — | |
| 16EL-200LGTL20 | TL20 | T — треугольная 60° | 3,7 | Резьбонарезание | Сталь | — | Левое | — | 9,52 | — | Текущая |
| 16ER-100LGTL20 | TL20 | T — треугольная 60° | 3,7 | Резьбонарезание | Сталь | — | Правое | — | 9,52 | — | |
| 16ER-120LGTL20 | TL20 | T — треугольная 60° | 3,7 | Резьбонарезание | Сталь | — | Правое | — | 9,52 | — | |
| 16ER-150LGTL20 | TL20 | T — треугольная 60° | 3,7 | Резьбонарезание | Сталь | — | Правое | — | 9,52 | — | |
| 16ER-175LGTL20 | TL20 | T — треугольная 60° | 3,7 | Резьбонарезание | Сталь | — | Правое | — | 9,52 | — | |
| 16ER-200LGTL20 | TL20 | T — треугольная 60° | 3,7 | Резьбонарезание | Сталь | — | Правое | — | 9,52 | — | |
| 16ER-250LGTL20 | TL20 | T — треугольная 60° | 3,7 | Резьбонарезание | Сталь | — | Правое | — | 9,52 | — |
Совместимость
Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций 16EL-200LGTL20 указан производителем как подходящий.
Державки резьбовые токарные21
- CTANL2020K16Державка резьбовая, 20X20, левое, Под пластину, I.C. 9,52 мм
- CTANL2525M16Державка резьбовая, 25X25, левое, Под пластину, I.C. 9,52 мм
- CTANL3232P16Державка резьбовая, 32X32, левое, Под пластину, I.C. 9,52 мм
- CTXNL1212F16Державка резьбовая, 12X12, Крепление пластины Прижим сверху, Направление резания Левое
- CTXNL1616H16Державка резьбовая, 16X16, Крепление пластины Прижим сверху, Направление резания Левое
- CTXNL2020K16Державка резьбовая, 20X20, левое, Под пластину, I.C. 9,52 мм
- CTXNL2525M16Державка резьбовая, 25X25, левое, Под пластину, I.C. 9,52 мм
- CTXNL3232P16Державка резьбовая, 32X32, левое, Под пластину, I.C. 9,52 мм
- PSC32-SEL22040-16Державка резьбовая Ø32 мм, Диаметр корпуса 22 мм, Длина корпуса 40 мм, Присоединение PSC, левое
- PSC40-SEL27050-16Державка резьбовая Ø40 мм, Диаметр корпуса 27 мм, Длина корпуса 50 мм, Присоединение PSC, левое
- PSC50-SEL35060-16Державка резьбовая Ø50 мм, Диаметр корпуса 35 мм, Длина корпуса 60 мм, Присоединение PSC, левое
- PSC63-SEL45065-16Державка резьбовая Ø63 мм, Диаметр корпуса 45 мм, Длина корпуса 65 мм, левое
- STANL1616H16Державка резьбовая, 16X16, левое
- STANL2020K16Державка резьбовая, 20X20, левое, Под пластину, I.C. 9,52 мм
- STANL2525M16Державка резьбовая, 25X25, левое, Под пластину, I.C. 9,52 мм
- STANL3232P16Державка резьбовая, 32X32, левое, Под пластину, I.C. 9,52 мм
- STXNL1212F16Державка резьбовая, 12X12, левое
- STXNL1616H16Державка резьбовая, 16X16, левое
- STXNL2020K16Державка резьбовая, 20X20, левое, Под пластину, I.C. 9,52 мм
- STXNL2525M16Державка резьбовая, 25X25, левое, Под пластину, I.C. 9,52 мм
- STXNL3232P16Державка резьбовая, 32X32, левое, Под пластину, I.C. 9,52 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
