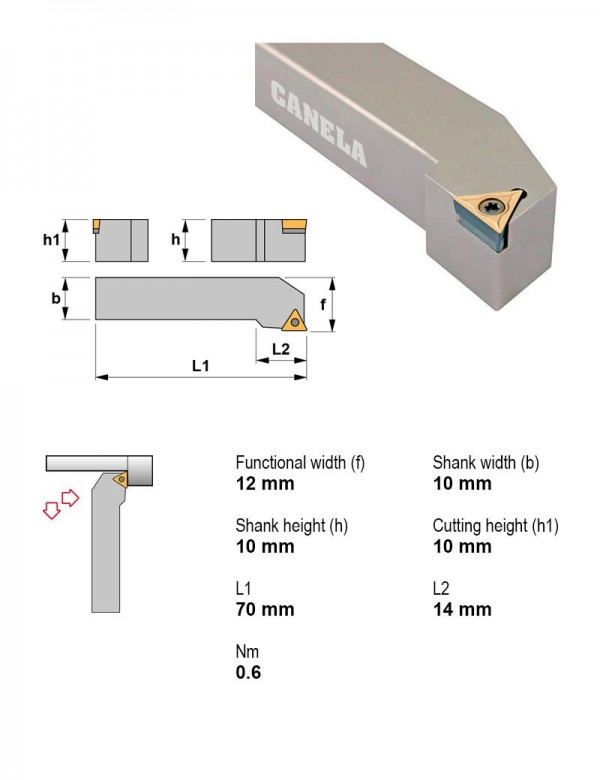

Canela · Державки токарные — центральный винт, пластина T (треугольная 60°) · арт. STJCL1010E09
Державка токарная, 10X10, 93°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 5,55 мм, Форма пластины T — треугольная 60°
| Применение | внутреннее торцевание, точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Центральный винт |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Под пластину, I.C. | 5.55 мм |
| Задний угол | Положительный |
| Сечение державки | 10X10 |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Державки токарные — центральный винт, пластина T (треугольная 60°) — 125 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Крепление пластины | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| STGCR1212F16 | внутреннее торцевание, точение | 90° | Центральный винт | Нет | Правое | 9.52 | Положительный | T — треугольная 60° | 12X12 | |
| STGCR1616H11 | внутреннее торцевание, точение | 90° | Центральный винт | Нет | Правое | 6.35 | Положительный | T — треугольная 60° | 16X16 | |
| STGCR1616H16 | внутреннее торцевание, точение | 90° | Центральный винт | Нет | Правое | 9.52 | Положительный | T — треугольная 60° | 16X16 | |
| STGCR2020K16 | внутреннее торцевание, точение | 90° | Центральный винт | Нет | Правое | 9.52 | Положительный | T — треугольная 60° | 20X20 | |
| STGCR2525M16 | внутреннее торцевание, точение | 90° | Центральный винт | Нет | Правое | 9.52 | Положительный | T — треугольная 60° | 25X25 | |
| STJCL0808D09 | внутреннее торцевание, точение | 93° | Центральный винт | Нет | Левое | 5.55 | Положительный | T — треугольная 60° | 8X8 | |
| STJCL1010E09 | внутреннее торцевание, точение | 93° | Центральный винт | Нет | Левое | 5.55 | Положительный | T — треугольная 60° | 10X10 | Текущая |
| STJCL1010M11 | внутреннее торцевание, точение | 93° | Центральный винт | Нет | Левое | 6.35 | Положительный | T — треугольная 60° | 10X10 | |
| STJCL1212F11 | внутреннее торцевание, точение | 93° | Центральный винт | Нет | Левое | 6.35 | Положительный | T — треугольная 60° | 12X12 | |
| STJCL1212F16 | внутреннее торцевание, точение | 93° | Центральный винт | Нет | Левое | 9.52 | Положительный | T — треугольная 60° | 12X12 | |
| STJCL1212M11 | внутреннее торцевание, точение | 93° | Центральный винт | Нет | Левое | 6.35 | Положительный | T — треугольная 60° | 12X12 | |
| STJCL1616H11 | внутреннее торцевание, точение | 93° | Центральный винт | Нет | Левое | 6.35 | Положительный | T — треугольная 60° | 16X16 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к STJCL1010E09.
Корпуса сборных фрез1
- 122293032Фреза сборная Ø32 мм, 4 зуб., хвостовик Ø16 мм
Пластины токарные по ISO 18321
- TCMT090204TN15Пластина токарная, треугольная 60°, IC 5,55 мм, сплав TN15
Пластины фрезерные1
- SPMX115506TL20Пластина фрезерная, квадратная 90°, IC 11,6 мм, сплав TL20
Документы по позиции
Для этой позиции документы пока не привязаны.
