Canela · Пластины токарные — форма T (треугольная 60°) · арт. TCMT090204TN15

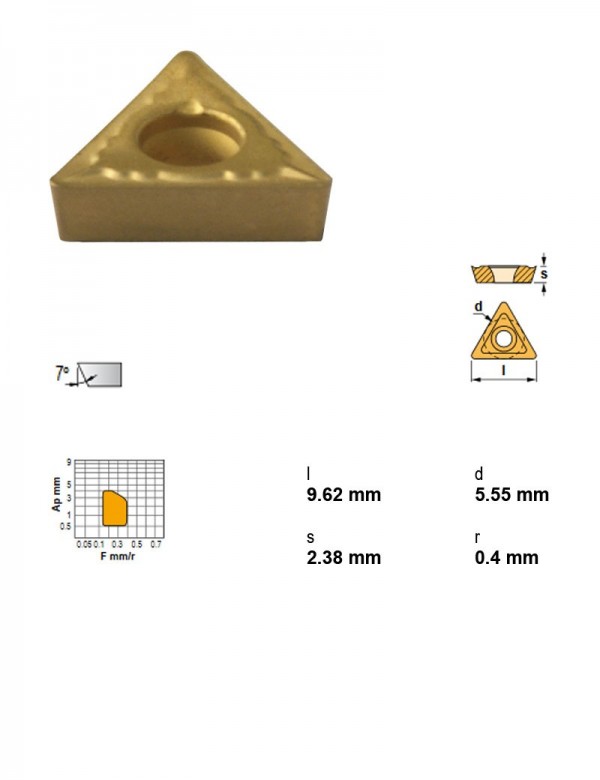

Пластина токарная, треугольная 60°, IC 5,55 мм, сплав TN15
| Применение | Точение |
|---|---|
| Радиус при вершине | 0.4 |
| Характер резания | Непрерывное, лёгкое прерывание |
| Марка сплава | TN15 |
| I.C. | 5,55 мм |
| Вид обработки | Чистовая, получистовая |
| Группа материалов | Сталь |
| Задний угол | Положительный |
| Форма пластины | T — треугольная 60° |
| Толщина пластины | 2,38 мм |
Другие типоразмеры серии
Пластины токарные — форма T (треугольная 60°) — 77 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Радиус при вершине | Марка сплава | I.C., мм | Применение | Группа материалов | Задний угол | Толщина пластины, мм | Характер резания | Вид обработки | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| TCMT16T308-39TL20 | 0,8 | TL20 | 9,52 | — | — | — | — | — | — | |
| TCMT16T308-39TL40 | 0,8 | TL40 | 9,52 | — | — | — | — | — | — | |
| TCMT16T308PM25 | 0.8 | PM25 | 9,52 | Точение | Сталь | Положительный | 3,97 | Прерывистое | Чистовая, получистовая | |
| TCMT16T308TN15 | 0.8 | TN15 | 9,52 | Точение | Сталь | Положительный | 3,97 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| TCMT16T308TN30 | 0.8 | TN30 | 9,52 | Точение | Сталь | Положительный | 3,97 | Прерывистое | Чистовая, получистовая | |
| TCMT16T308TN35 | 0.8 | TN35 | 9,52 | Точение | Нержавеющая сталь | Положительный | 3,97 | Лёгкое прерывание | Чистовая, получистовая | |
| TCMT090204TN15 | 0.4 | TN15 | 5,55 | Точение | Сталь | Положительный | 2,38 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | Текущая |
| TCMT110204TL20 | 0.4 | TL20 | 6,35 | Точение | Сталь | Положительный | 2,38 | Прерывистое | Чистовая, получистовая | |
| TCMT110204TN15 | 0.4 | TN15 | 6,35 | Точение | Сталь | Положительный | 2,38 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| TCMT110204TN35 | 0.4 | TN35 | 6,35 | Точение | Нержавеющая сталь | Положительный | 2,38 | Лёгкое прерывание | Чистовая, получистовая | |
| TCMW16T304CB30 | 0.4 | CB30 | 9,52 | Точение | Твёрдые материалы | Положительный | 3,97 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| TCMW16T304CB70 | 0.4 | CB70 | 9,52 | Точение | Твёрдые материалы | Положительный | 3,97 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая |
Совместимость
Связанные позиции по данным производителя — 39 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций TCMT090204TN15 указан производителем как подходящий.
Державки токарные по ISO 560824
- STACL0808D09Державка токарная, 8X8, 90°, левое, Применение Точение, Под пластину, I.C. 5,55 мм, Форма пластины T — треугольная 60°
- STACL1010E09Державка токарная, 10X10, 90°, левое, Применение Точение, Под пластину, I.C. 5,55 мм, Форма пластины T — треугольная 60°
- STACR0808D09Державка токарная, 8X8, 90°, правое, Применение Точение, Под пластину, I.C. 5,55 мм, Форма пластины T — треугольная 60°
- STACR1010E09Державка токарная, 10X10, 90°, правое, Применение Точение, Под пластину, I.C. 5,55 мм, Форма пластины T — треугольная 60°
- STDCL0808D09Державка токарная, 8X8, 45°, левое
- STDCL1010E09Державка токарная, 10X10, 45°, левое, Под пластину, I.C. 5,55 мм
- STDCR0808D09Державка токарная, 8X8, 45°, правое
- STDCR1010E09Державка токарная, 10X10, 45°, правое, Под пластину, I.C. 5,55 мм
- STFCL0808D09Державка токарная, 8X8, 90°, левое, Применение Внутреннее торцевание, Под пластину, I.C. 5,55 мм, Форма пластины T — треугольная 60°
- STFCL1010E09Державка токарная, 10X10, 90°, левое, Применение Внутреннее торцевание, Под пластину, I.C. 5,55 мм, Форма пластины T — треугольная 60°
- STFCR0808D09Державка токарная, 8X8, 90°, правое, Применение Внутреннее торцевание, Под пластину, I.C. 5,55 мм, Форма пластины T — треугольная 60°
- STFCR1010E09Державка токарная, 10X10, 90°, правое, Применение Внутреннее торцевание, Под пластину, I.C. 5,55 мм, Форма пластины T — треугольная 60°
- STGCL0808D09Державка токарная, 8X8, 90°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 5,55 мм, Форма пластины T — треугольная 60°
- STGCL1010E09Державка токарная, 10X10, 90°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 5,55 мм, Форма пластины T — треугольная 60°
- STGCR0808D09Державка токарная, 8X8, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 5,55 мм, Форма пластины T — треугольная 60°
- STGCR1010E09Державка токарная, 10X10, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 5,55 мм, Форма пластины T — треугольная 60°
- STJCL0808D09Державка токарная, 8X8, 93°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 5,55 мм
- STJCL1010E09Державка токарная, 10X10, 93°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 5,55 мм, Форма пластины T — треугольная 60°
- STJCR0808D09Державка токарная, 8X8, 93°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 5,55 мм
- STJCR1010E09Державка токарная, 10X10, 93°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 5,55 мм, Форма пластины T — треугольная 60°
- STTCL0808D09Державка токарная, 8X8, 60°, левое, Применение точение фаски, внутреннее торцевание, точение
- STTCL1010E09Державка токарная, 10X10, 60°, левое, Применение точение фаски, внутреннее торцевание, точение, Под пластину, I.C. 5,55 мм
- STTCR0808D09Державка токарная, 8X8, 60°, правое, Применение точение фаски, внутреннее торцевание, точение
- STTCR1010E09Державка токарная, 10X10, 60°, правое, Применение точение фаски, внутреннее торцевание, точение, Под пластину, I.C. 5,55 мм
Оправки расточные15
- A10H-STFCL09Оправка расточная Ø10 мм, 90°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 5,55 мм
- A10H-STFCR09Оправка расточная Ø10 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 5,55 мм
- S10M-STFCL09Оправка расточная Ø10 мм, 90°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Нет, Под пластину, I.C. 5,55 мм
- S10M-STFCR09Оправка расточная Ø10 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Нет, Под пластину, I.C. 5,55 мм
- S12M-STFCL09Оправка расточная Ø12 мм, 90°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Нет, Под пластину, I.C. 5,55 мм
- S0816F-STFCR09Инструмент Ø16 мм, Длина 45 мм
- S1016G-STFCR09Инструмент Ø16 мм, Длина 73 мм
- S1216H-STFCR09Инструмент Ø16 мм, Длина 90 мм
- S1616I-STFCR09Инструмент Ø16 мм, Длина 10 мм
- STFCL08CA-09Оправка расточная, 90°, левое, Высота центра картриджа 8 мм, Крепление пластины Центральный винт, Задний угол Положительный
- STFCR08CA-09Оправка расточная, 90°, правое, Высота центра картриджа 8 мм, Крепление пластины Центральный винт, Задний угол Положительный
- STSCL08CA-09Оправка расточная, 45°, левое, Высота центра картриджа 8 мм, Крепление пластины Центральный винт, Задний угол Положительный
- STSCR08CA-09Оправка расточная, 45°, правое, Высота центра картриджа 8 мм, Крепление пластины Центральный винт, Задний угол Положительный
- STTCL08CA-09Оправка расточная, 60°, левое, Высота центра картриджа 8 мм, Крепление пластины Центральный винт, Задний угол Положительный
- STTCR08CA-09Оправка расточная, 60°, правое, Высота центра картриджа 8 мм, Крепление пластины Центральный винт, Задний угол Положительный
