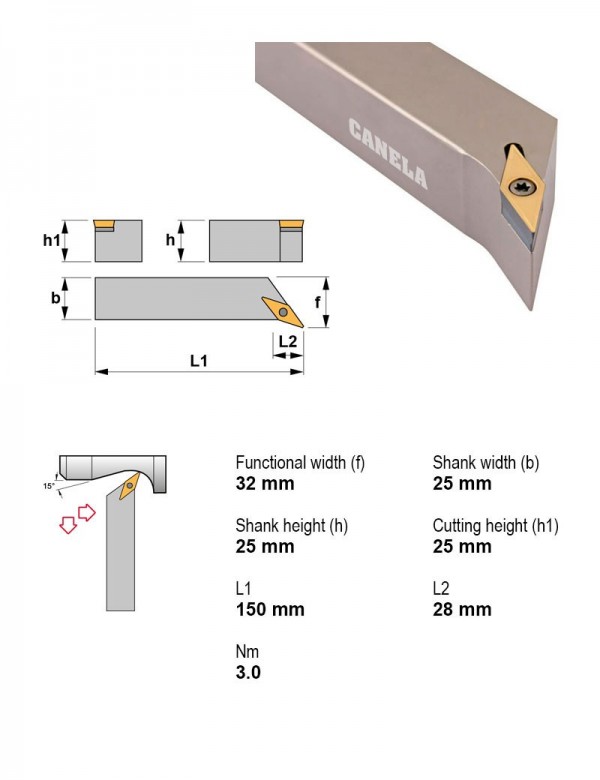

Canela · Державки токарные — центральный винт, пластина V (ромбическая 35°) · арт. SVHCL2525M22
Державка токарная, 25X25, 107°30', левое, Применение Профилирование, Под пластину, I.C. 12,7 мм
| Применение | Профилирование |
|---|---|
| Главный угол в плане | 107°30' |
| Крепление пластины | Центральный винт |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Положительный |
| Сечение державки | 25X25 |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Державки токарные — центральный винт, пластина V (ромбическая 35°) — 135 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Применение | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| SVACR1212M11 | 90° | Квадратный хвостовик | Нет | Правое | Профилирование | 6.35 | 12X12 | |
| SVACR1212M16 | 90° | Квадратный хвостовик | Нет | Правое | Профилирование | 9.52 | 12X12 | |
| SVACR1616M11 | 90° | Квадратный хвостовик | Нет | Правое | Профилирование | 6.35 | 16X16 | |
| SVACR1616M16 | 90° | Квадратный хвостовик | Нет | Правое | Профилирование | 9.52 | 16X16 | |
| SVHCL2020K16 | 107°30' | Квадратный хвостовик | Нет | Левое | Профилирование | 9.52 | 20X20 | |
| SVHCL2525M16 | 107°30' | Квадратный хвостовик | Нет | Левое | Профилирование | 9.52 | 25X25 | |
| SVHCL2525M22 | 107°30' | Квадратный хвостовик | Нет | Левое | Профилирование | 12.7 | 25X25 | Текущая |
| SVHCL3225P16 | 107°30' | Квадратный хвостовик | Нет | Левое | Профилирование | 9.52 | 32X25 | |
| SVHCL3225P22 | 107°30' | Квадратный хвостовик | Нет | Левое | Профилирование | 12.7 | 32X25 | |
| SVHCR2020K16 | 107°30' | Квадратный хвостовик | Нет | Правое | Профилирование | 9.52 | 20X20 | |
| SVHCR2525M16 | 107°30' | Квадратный хвостовик | Нет | Правое | Профилирование | 9.52 | 25X25 | |
| SVHCR2525M22 | 107°30' | Квадратный хвостовик | Нет | Правое | Профилирование | 12.7 | 25X25 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к SVHCL2525M22.
Пластины фрезерные2
- VCGT220530-ALKM15Пластина фрезерная, ромбическая 35°, IC 12,7 мм, сплав KM15, Вид обработки Чистовая, получистовая, черновая
- VCGT220530-APKM15Пластина фрезерная, ромбическая 35°, IC 12,7 мм, сплав KM15, Вид обработки Чистовая, получистовая
Запчасти к инструменту1
- 3722Пластина опорная ромбическая 35° 3722
Корпуса сборных фрез1
- 552006016Фреза сборная керамическая Ø16 мм, 2 зуб., хвостовик M8
Документы по позиции
Для этой позиции документы пока не привязаны.
