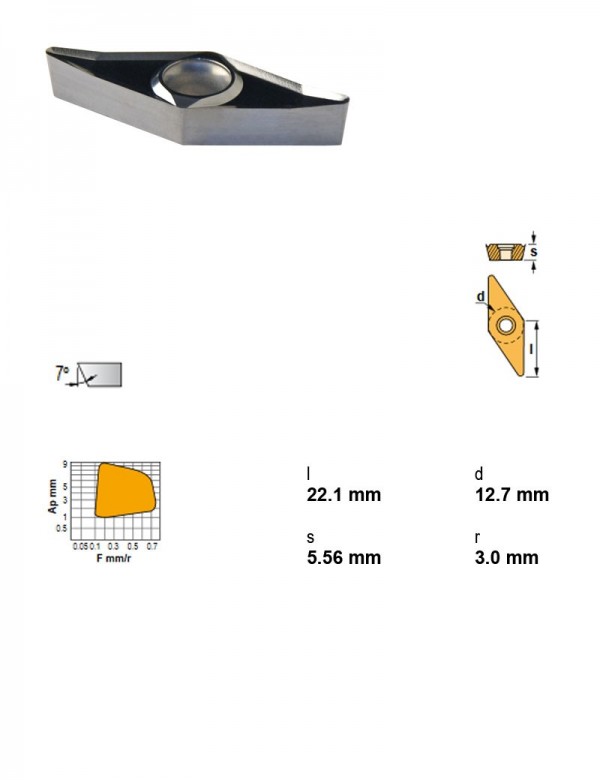

Canela · Пластины токарные — форма V (ромбическая 35°) · арт. VCGT220530-ALKM15
Пластина токарная, ромбическая 35°, IC 12,7 мм, сплав KM15, Вид обработки Чистовая, получистовая, черновая
| Применение | фрезерование, точение |
|---|---|
| Радиус при вершине | 3.0 |
| Характер резания | Непрерывное, лёгкое прерывание, прерывистое |
| Марка сплава | KM15 |
| I.C. | 12,7 мм |
| Вид обработки | Чистовая, получистовая, черновая |
| Группа материалов | Чугун |
| Задний угол | Положительный |
| Форма пластины | V — ромбическая 35° |
| Толщина пластины | 5,56 мм |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул VCGT220530-ALKM15 в строку поиска. Тип изделия указан в коротком описании под названием.
Открыть поиск у производителя по артикулу VCGT220530-ALKM15 →
Другие типоразмеры серии
Пластины токарные — форма V (ромбическая 35°) — 33 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Радиус при вершине | Марка сплава | I.C., мм | Задний угол | Толщина пластины, мм | Применение | Группа материалов | Характер резания | Вид обработки | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| VCGT160404-ALKM15 | 0.4 | KM15 | 9,52 | Положительный | 4,76 | фрезерование, точение | Чугун | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | |
| VCGT160404-APKM15 | 0.4 | KM15 | 9,52 | Положительный | 4,76 | фрезерование, точение | Чугун | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| VCGT160408-ALKM15 | 0.8 | KM15 | 9,52 | Положительный | 4,76 | фрезерование, точение | Чугун | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | |
| VCGT160408-APKM15 | 0.8 | KM15 | 9,52 | Положительный | 4,76 | фрезерование, точение | Чугун | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| VCGT160412-ALKM15 | 1.2 | KM15 | 9,52 | Положительный | 4,76 | фрезерование, точение | Чугун | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | |
| VCGT160412-APKM15 | 1.2 | KM15 | 9,52 | Положительный | 4,76 | фрезерование, точение | Чугун | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| VCGT220530-ALKM15 | 3.0 | KM15 | 12,7 | Положительный | 5,56 | фрезерование, точение | Чугун | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | Текущая |
| VCGT220530-APKM15 | 3.0 | KM15 | 12,7 | Положительный | 5,56 | фрезерование, точение | Чугун | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| VCMT110304TN15 | 0.4 | TN15 | 6,35 | Положительный | 3,18 | Точение | Сталь | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| VCMT130304TN15 | 0.4 | TN15 | 7,94 | Положительный | 3,18 | Точение | Сталь | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| VCMT160404TN15 | 0.4 | TN15 | 9,52 | Положительный | 4,76 | Точение | Сталь | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| VCMT160404TN35 | 0.4 | TN35 | 9,52 | Положительный | 4,76 | Точение | Нержавеющая сталь | Прерывистое | Чистовая, получистовая |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций VCGT220530-ALKM15 указан производителем как подходящий.
Корпуса сборных фрез6
- 034406032Фреза сборная Ø32 мм, 2 зуб., хвостовик M16, Внутренняя подача СОЖ Нет
- 034406042Фреза сборная Ø42 мм, 3 зуб., хвостовик M16
- 034490042Фреза сборная Ø42 мм, 3 зуб., хвостовик Ø16 мм
- 034490052Фреза сборная Ø52 мм, 3 зуб., хвостовик Ø22 мм
- 034490066Фреза сборная Ø66 мм, 4 зуб., хвостовик Ø27 мм
- 034490080Фреза сборная Ø80 мм, 5 зуб., хвостовик Ø27 мм, Применение Профильные фрезы, Длина 55 мм
Державки токарные по ISO 56084
- SVHCL2525M22Державка токарная, 25X25, 107°30', левое, Применение Профилирование, Под пластину, I.C. 12,7 мм
- SVHCL3225P22Державка токарная, 32X25, 107°30', левое, Под пластину, I.C. 12,7 мм
- SVHCR2525M22Державка токарная, 25X25, 107°30', правое, Применение Профилирование, Под пластину, I.C. 12,7 мм
- SVHCR3225P22Державка токарная, 32X25, 107°30', правое, Под пластину, I.C. 12,7 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
