Canela · Державки токарные — центральный винт, пластина V (ромбическая 35°) · арт. SVVBN3225P16

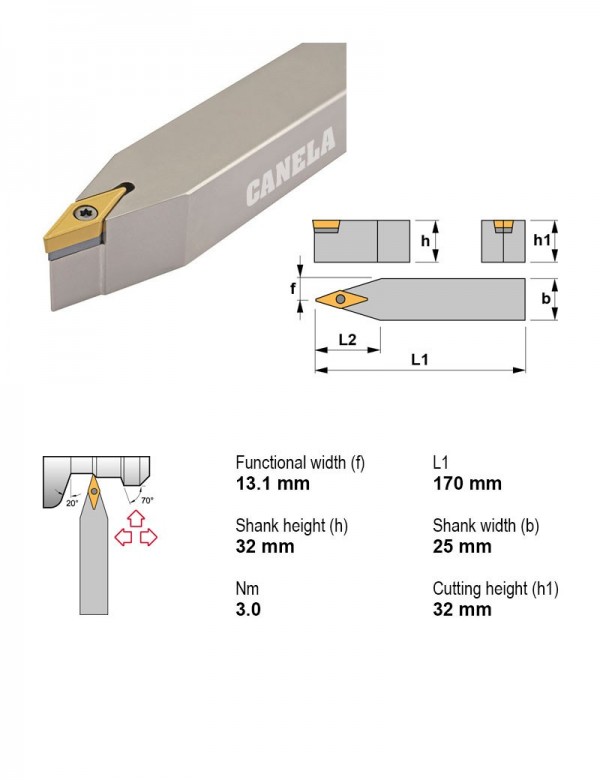

Державка токарная, 32X25, 72°30'
| Применение | Профилирование |
|---|---|
| Главный угол в плане | 72°30' |
| Крепление пластины | Центральный винт |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Нейтральное |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Сечение державки | 32X25 |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Державки токарные — центральный винт, пластина V (ромбическая 35°) — 135 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Применение | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| SVLCR1212G13 | 95° | Квадратный хвостовик | Нет | Правое | Профилирование | 7.94 | 12X12 | |
| SVLCR1616H13 | 95° | Квадратный хвостовик | Нет | Правое | Профилирование | 7.94 | 16X16 | |
| SVLCR2020K13 | 95° | Квадратный хвостовик | Нет | Правое | Профилирование | 7.94 | 20X20 | |
| SVLCR2525M13 | 95° | Квадратный хвостовик | Нет | Правое | Профилирование | 7.94 | 25X25 | |
| SVVBN2020K16 | 72°30' | Квадратный хвостовик | Нет | Нейтральное | Профилирование | 9.52 | 20X20 | |
| SVVBN2525M16 | 72°30' | Квадратный хвостовик | Нет | Нейтральное | Профилирование | 9.52 | 25X25 | |
| SVVBN3225P16 | 72°30' | Квадратный хвостовик | Нет | Нейтральное | Профилирование | 9.52 | 32X25 | Текущая |
| SVVCN0808M11 | 72°30' | Квадратный хвостовик | Нет | Нейтральное | Профилирование | 6.35 | 8X8 | |
| SVVCN1010M11 | 72°30' | Квадратный хвостовик | Нет | Нейтральное | Профилирование | 6.35 | 10X10 | |
| SVVCN1212F11 | 72°30' | Квадратный хвостовик | Нет | Нейтральное | Профилирование | 6.35 | 12X12 | |
| SVVCN1212M11 | 72°30' | Квадратный хвостовик | Нет | Нейтральное | Профилирование | 6.35 | 12X12 | |
| SVVCN1616H11 | 72°30' | Квадратный хвостовик | Нет | Нейтральное | Профилирование | 6.35 | 16X16 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к SVVBN3225P16.
Пластины токарные по ISO 18322
- VBMT160404TN15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Положительный
- VBMT160408TN15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Положительный
Винты для пластин1
- 1335Винт Torx M3,5×0,6 1335
Державки резьбовые токарные1
- PSC63-NER35175-04Державка резьбовая Ø63 мм, Применение Канавки, Крепление пластины Прижим Top Notch
Державки токарные по ISO 56081
- PSC40-DCLNR27055-16Державка токарная Ø40 мм, 95°, правое, Крепление пластины Прижим за лунку, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
Запчасти к инструменту1
- 3718Пластина опорная ромбическая 35° 3718
Документы по позиции
Для этой позиции документы пока не привязаны.
