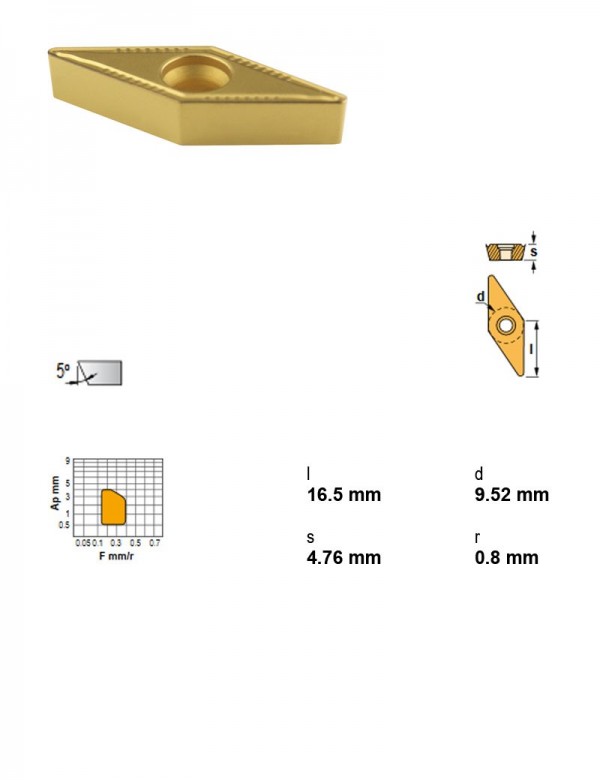

Canela · Пластины токарные — форма V (ромбическая 35°) · арт. VBMT160408TN15
Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Положительный
| Применение | Точение |
|---|---|
| Радиус при вершине | 0.8 |
| Характер резания | Непрерывное, лёгкое прерывание |
| Марка сплава | TN15 |
| I.C. | 9,52 мм |
| Вид обработки | Чистовая, получистовая |
| Группа материалов | Сталь |
| Задний угол | Положительный |
| Форма пластины | V — ромбическая 35° |
| Толщина пластины | 4,76 мм |
Другие типоразмеры серии
Пластины токарные — форма V (ромбическая 35°) — 24 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Радиус при вершине | Марка сплава | I.C., мм | Задний угол | Толщина пластины, мм | Применение | Группа материалов | В список |
|---|---|---|---|---|---|---|---|---|
| VBMT 160404 7535 | 0.4 | 7535 | 9,525 | Положительный | 4,76 | — | — | |
| VBMT 160404-UR TRH 4425C | 0.4 | TRH 4425C | 9,525 | Положительный | 4,76 | — | — | |
| VBMT 160408 VCC310 | 0.8 | VCC310 | 9,525 | Положительный | 4,76 | — | — | |
| VBMT160404TN15 | 0.4 | TN15 | 9,52 | Положительный | 4,76 | Точение | Сталь | |
| VBMT160408TN15 | 0.8 | TN15 | 9,52 | Положительный | 4,76 | Точение | Сталь | Текущая |
| VCGT 160404-AL TRH 2015K | 0.4 | TRH 2015K | 9,525 | Положительный | 4,76 | — | — | |
| VCGT110302-LHC YF154 | 0.2 | YF154 | 6,35 | Положительный | 3,18 | — | — | |
| VCMT110304TN15 | 0.4 | TN15 | 6,35 | Положительный | 3,18 | Точение | Сталь | |
| VCMT130304TN15 | 0.4 | TN15 | 7,94 | Положительный | 3,18 | Точение | Сталь | |
| VCMT160404TN15 | 0.4 | TN15 | 9,52 | Положительный | 4,76 | Точение | Сталь | |
| VCMT160404TN35 | 0.4 | TN35 | 9,52 | Положительный | 4,76 | Точение | Нержавеющая сталь | |
| VCMT160408TN20 | 0.8 | TN20 | 9,52 | Положительный | 4,76 | Точение | Сталь |
Совместимость
Связанные позиции по данным производителя — 66 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций VBMT160408TN15 указан производителем как подходящий.
Оправки расточные40
- A25R-SVUBL16Оправка расточная Ø25 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A25R-SVUBR16Оправка расточная Ø25 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A32S-SVUBL16Оправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
- A32S-SVUBR16Оправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
- PSC32-SVQBL18090-16Оправка расточная Ø32 мм, 107°30', левое, Длина корпуса 90 мм
- PSC32-SVQBL22064-16Оправка расточная Ø32 мм, 107°30', левое, Длина корпуса 64 мм
- PSC32-SVQBL22096-16Оправка расточная Ø32 мм, 107°30', левое, Длина корпуса 96 мм
- PSC32-SVQBR18090-16Оправка расточная Ø32 мм, 107°30', правое, Длина корпуса 90 мм
- PSC32-SVQBR22064-16Оправка расточная Ø32 мм, 107°30', правое, Длина корпуса 64 мм
- PSC32-SVQBR22096-16Оправка расточная Ø32 мм, 107°30', правое, Длина корпуса 96 мм
- PSC40-SVQBL18090-16Оправка расточная Ø40 мм, 107°30', левое, Диаметр корпуса 18 мм, Длина корпуса 90 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
- PSC40-SVQBL22110-16Оправка расточная Ø40 мм, 107°30', левое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
- PSC40-SVQBL27080-16Оправка расточная Ø40 мм, 107°30', левое, Диаметр корпуса 27 мм, Длина корпуса 80 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
- PSC40-SVQBL27120-16Оправка расточная Ø40 мм, 107°30', левое, Диаметр корпуса 27 мм, Длина корпуса 120 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
- PSC40-SVQBR18090-16Оправка расточная Ø40 мм, 107°30', правое, Диаметр корпуса 18 мм, Длина корпуса 90 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
- PSC40-SVQBR22110-16Оправка расточная Ø40 мм, 107°30', правое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
- PSC40-SVQBR27080-16Оправка расточная Ø40 мм, 107°30', правое, Диаметр корпуса 27 мм, Длина корпуса 80 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
- PSC40-SVQBR27120-16Оправка расточная Ø40 мм, 107°30', правое, Диаметр корпуса 27 мм, Длина корпуса 120 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
- PSC50-SVQBL18090-16Оправка расточная Ø50 мм, 107°30', левое, Диаметр корпуса 18 мм, Длина корпуса 90 мм
- PSC50-SVQBL22110-16Оправка расточная Ø50 мм, 107°30', левое, Диаметр корпуса 22 мм, Длина корпуса 110 мм
- PSC50-SVQBL27140-16Оправка расточная Ø50 мм, 107°30', левое, Диаметр корпуса 27 мм, Длина корпуса 140 мм
- PSC50-SVQBL35100-16Оправка расточная Ø50 мм, 107°30', левое, Диаметр корпуса 35 мм, Длина корпуса 100 мм
- PSC50-SVQBL35150-16Оправка расточная Ø50 мм, 107°30', левое, Диаметр корпуса 35 мм, Длина корпуса 150 мм
- PSC50-SVQBR18090-16Оправка расточная Ø50 мм, 107°30', правое, Диаметр корпуса 18 мм, Длина корпуса 90 мм
- PSC50-SVQBR22110-16Оправка расточная Ø50 мм, 107°30', правое, Диаметр корпуса 22 мм, Длина корпуса 110 мм
- PSC50-SVQBR27140-16Оправка расточная Ø50 мм, 107°30', правое, Диаметр корпуса 27 мм, Длина корпуса 140 мм
- PSC50-SVQBR35100-16Оправка расточная Ø50 мм, 107°30', правое, Диаметр корпуса 35 мм, Длина корпуса 100 мм
- PSC50-SVQBR35150-16Оправка расточная Ø50 мм, 107°30', правое, Диаметр корпуса 35 мм, Длина корпуса 150 мм
- PSC63-SVQBL22120-16Оправка расточная Ø63 мм, 107°30', левое, Диаметр корпуса 22 мм, Длина корпуса 120 мм
- PSC63-SVQBL27145-16Оправка расточная Ø63 мм, 107°30', левое, Диаметр корпуса 27 мм, Длина корпуса 145 мм
- PSC63-SVQBL35175-16Оправка расточная Ø63 мм, 107°30', левое, Диаметр корпуса 35 мм, Длина корпуса 175 мм
- PSC63-SVQBR22120-16Оправка расточная Ø63 мм, 107°30', правое, Диаметр корпуса 22 мм, Длина корпуса 120 мм
- PSC63-SVQBR27145-16Оправка расточная Ø63 мм, 107°30', правое, Диаметр корпуса 27 мм, Длина корпуса 145 мм
- PSC63-SVQBR35175-16Оправка расточная Ø63 мм, 107°30', правое, Диаметр корпуса 35 мм, Длина корпуса 175 мм
- S25T-SVUBL16Оправка расточная Ø25 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S25T-SVUBR16Оправка расточная Ø25 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S32U-SVUBL16Оправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
- S32U-SVUBR16Оправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
- S40V-SVUBL16Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
- S40V-SVUBR16Оправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
Державки токарные по ISO 560826
- PSC40-SVHBL27050-16Державка токарная Ø40 мм, 107°30', левое, Длина корпуса 50 мм, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC40-SVHBR27050-16Державка токарная Ø40 мм, 107°30', правое, Длина корпуса 50 мм, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC40-SVJBL27050-16Державка токарная Ø40 мм, 93°, левое, Длина корпуса 50 мм, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC40-SVJBR27050-16Державка токарная Ø40 мм, 93°, правое, Длина корпуса 50 мм, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC40-SVVBN00050-16Державка токарная Ø40 мм, 72°30', Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC50-SVHBL35060-16Державка токарная Ø50 мм, 107°30', левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC50-SVHBR35060-16Державка токарная Ø50 мм, 107°30', правое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC50-SVJBL35060-16Державка токарная Ø50 мм, 93°, левое, Длина корпуса 60 мм, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC50-SVJBR35060-16Державка токарная Ø50 мм, 93°, правое, Длина корпуса 60 мм, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC50-SVVBN00060-16Державка токарная Ø50 мм, 72°30', Крепление пластины Центральный винт, Задний угол Положительный
- PSC63-SVHBL45065-16Державка токарная Ø63 мм, 107°30', левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC63-SVHBR45065-16Державка токарная Ø63 мм, 107°30', правое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC63-SVJBL45065-16Державка токарная Ø63 мм, 93°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC63-SVJBR45065-16Державка токарная Ø63 мм, 93°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC63-SVMBL00130-16Державка токарная Ø63 мм, 50°, левое
- PSC63-SVMBR00130-16Державка токарная Ø63 мм, 50°, правое
- PSC63-SVVBN00065-16Державка токарная Ø63 мм, 72°30', Крепление пластины Центральный винт, Задний угол Положительный
- SVJBL2020K16Державка токарная, 20X20, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SVJBL2525M16Державка токарная, 25X25, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SVJBL3225P16Державка токарная, 32X25, 93°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SVJBR2020K16Державка токарная, 20X20, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SVJBR2525M16Державка токарная, 25X25, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SVJBR3225P16Державка токарная, 32X25, 93°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SVVBN2020K16Державка токарная, 20X20, 72°30', Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SVVBN2525M16Державка токарная, 25X25, 72°30', Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SVVBN3225P16Державка токарная, 32X25, 72°30'
