Canela · Фрезы сборные — фрезы уступа и торцевые · арт. 014090160

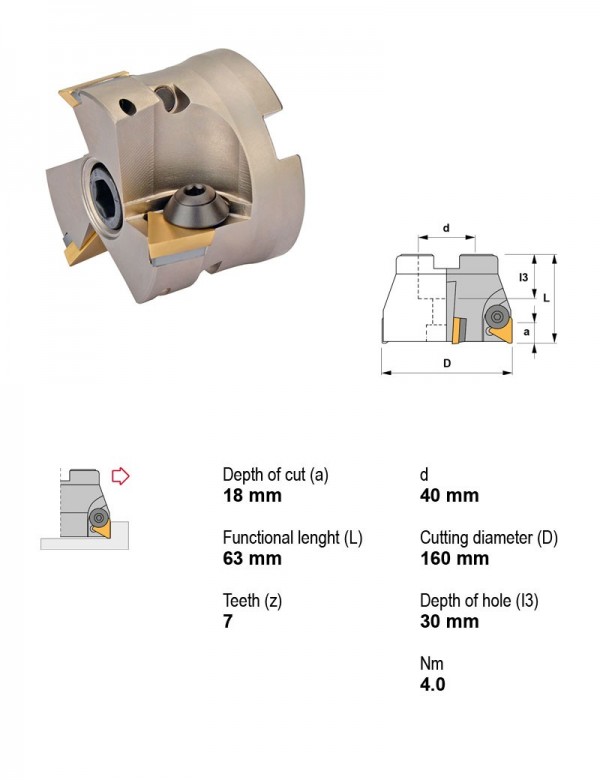

Фреза сборная Ø160 мм, 7 зуб., хвостовик Ø40 мм, Применение Фрезы уступа и торцевые
| Применение | Фрезы уступа и торцевые |
|---|---|
| Присоединение | Насадная фреза (под оправку) |
| Внутренняя подача СОЖ | Нет |
| Диаметр резания | 160 мм |
| Диаметр хвостовика | 40 мм |
| Длина | 63 мм |
| Задний угол | Положительный |
| Число зубьев | 7 шт. |
Другие типоразмеры серии
Фрезы сборные — фрезы уступа и торцевые — 87 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Корпуса сборных фрез.
| Артикул | Присоединение | Внутренняя подача СОЖ | Диаметр резания, мм | Диаметр хвостовика, мм | Длина, мм | Задний угол | Число зубьев, шт. | В список |
|---|---|---|---|---|---|---|---|---|
| 013099200 | Насадная фреза (под оправку) | Нет | 200 | 60 | 63 | Положительный | 11 | |
| 013099250 | Насадная фреза (под оправку) | Нет | 250 | 60 | 63 | Положительный | 15 | |
| 014090063 | Насадная фреза (под оправку) | Нет | 63 | 27 | 50 | Положительный | 3 | |
| 014090080 | Насадная фреза (под оправку) | Нет | 80 | 32 | 50 | Положительный | 4 | |
| 014090100 | Насадная фреза (под оправку) | Нет | 100 | 40 | 50 | Положительный | 5 | |
| 014090125 | Насадная фреза (под оправку) | Нет | 125 | 40 | 63 | Положительный | 6 | |
| 014090160 | Насадная фреза (под оправку) | Нет | 160 | 40 | 63 | Положительный | 7 | Текущая |
| 014090200 | Насадная фреза (под оправку) | Нет | 200 | 60 | 63 | Положительный | 8 | |
| 014099080 | Насадная фреза (под оправку) | Нет | 80 | 27 | 50 | Положительный | 5 | |
| 014099100 | Насадная фреза (под оправку) | Нет | 100 | 32 | 50 | Положительный | 7 | |
| 014099125 | Насадная фреза (под оправку) | Нет | 125 | 40 | 63 | Положительный | 7 | |
| 014099160 | Насадная фреза (под оправку) | Нет | 160 | 40 | 63 | Положительный | 9 |
Совместимость
Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 014090160.
Пластины фрезерные6
- TPKN2204PDSR-1FPM25Пластина фрезерная, треугольная 60°, IC 12,7 мм, сплав PM25
- TPKN2204PDSR-1FTIN25Пластина фрезерная, треугольная 60°, IC 12,7 мм, сплав TIN25
- TPKN2204PDSR-1FTL40Пластина фрезерная, треугольная 60°, IC 12,7 мм, сплав TL40
- TPUN220408ETL20Пластина фрезерная, треугольная 60°, IC 12,7 мм, сплав TL20, Радиус при вершине 0,8
- TPUN220408FKM15Пластина фрезерная, треугольная 60°, IC 12,7 мм, сплав KM15
- TPUN220412ETL20Пластина фрезерная, треугольная 60°, IC 12,7 мм, сплав TL20, Радиус при вершине 1,2
Винты для пластин1
- 912.52Винт под шестигранник M12
Державки резьбовые токарные1
- PSC32-SER22040-22Державка резьбовая Ø32 мм, Применение Наружная резьба, Внутренняя подача СОЖ Есть
Запчасти к инструменту1
- 2088Шайба 2088
Корпуса сборных фрез1
- 23305005065Фреза сборная Ø50 мм, 3 зуб., хвостовик ISO 50, Длина 105 мм
Оправки расточные1
- PSC40-MWLNL22110-08Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Клиновой или двойной зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
Свёрла корпусные со сменными пластинами1
- 422473022Сверло сборное Ø22 мм, хвостовик Ø24 мм
