Canela · Фрезы сборные — фрезы фасок и радиусов · арт. 073503008

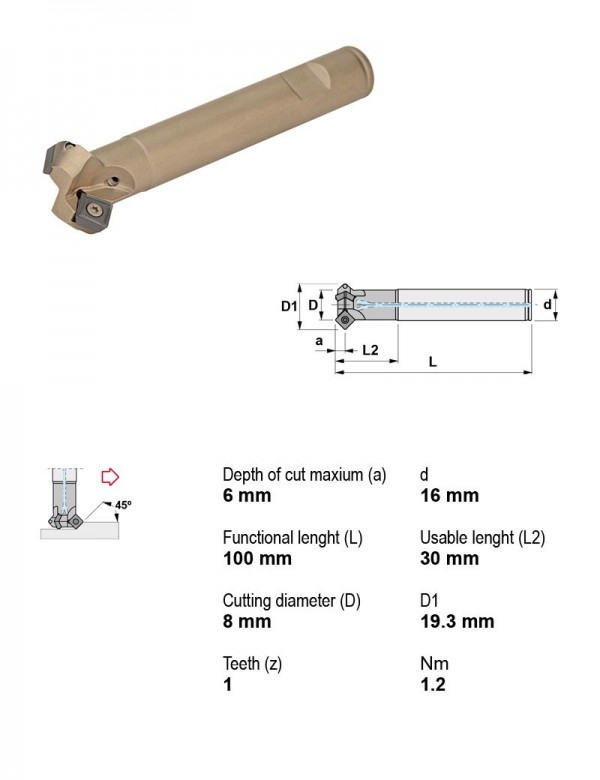

Фреза сборная Ø8 мм, 1 зуб., хвостовик Ø16 мм
| Применение | Фрезы фасок и радиусов |
|---|---|
| Присоединение | Цилиндрический хвостовик |
| Внутренняя подача СОЖ | Есть |
| Диаметр резания | 8 мм |
| Диаметр хвостовика | 16 мм |
| Длина | 100 мм |
| Задний угол | Положительный |
| Число зубьев | 1 шт. |
Другие типоразмеры серии
Фрезы сборные — фрезы фасок и радиусов — 39 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Корпуса сборных фрез.
| Артикул | Присоединение | Внутренняя подача СОЖ | Диаметр резания, мм | Диаметр хвостовика, мм | Длина, мм | Число зубьев, шт. | В список |
|---|---|---|---|---|---|---|---|
| 063007005 | Хвостовик с лыской Weldon | Нет | 26 | 25 | 110 | 1 | |
| 063007020 | Хвостовик с лыской Weldon | Нет | 40 | 25 | 110 | 3 | |
| 063030005 | Конус Морзе | Нет | 26 | 20 | 125 | 1 | |
| 063030020 | Конус Морзе | Нет | 40 | 20 | 125 | 3 | |
| 072407016 | Хвостовик с лыской Weldon | Нет | 16 | 12 | 70 | 1 | |
| 072407026 | Хвостовик с лыской Weldon | Нет | 26 | 20 | 90 | 2 | |
| 073503008 | Цилиндрический хвостовик | Есть | 8 | 16 | 100 | 1 | Текущая |
| 073503016 | Цилиндрический хвостовик | Есть | 16 | 20 | 100 | 2 | |
| 073503020 | Цилиндрический хвостовик | Есть | 20 | 25 | 125 | 3 | |
| 074000005 | Цилиндрический хвостовик | Нет | 6 | 20 | 110 | 1 | |
| 074000020 | Цилиндрический хвостовик | Нет | 20 | 25 | 125 | 2 | |
| 074007005 | Хвостовик с лыской Weldon | Нет | 6 | 25 | 110 | 1 |
Совместимость
Связанные позиции по данным производителя — 27 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 073503008.
Пластины фрезерные2
- SDMT09T308TIN21Пластина фрезерная, квадратная 90°, IC 9,10 мм, сплав TIN21
- SDMT09T308TL40Пластина фрезерная, квадратная 90°, IC 9,10 мм, сплав TL40
Державки резьбовые токарные1
- PSC80-SER55080-22Державка резьбовая Ø80 мм
Подходит к позициям
У этих позиций 073503008 указан производителем как подходящий.
Оправки расточные16
- A32S-PWLNL08Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A32S-PWLNR08Оправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A32X-PWLNL08-NОправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A32X-PWLNR08-NОправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A40T-PWLNL08Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- A40T-PWLNR08Оправка расточная Ø40 мм, 95°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- A40X-PWLNL08-NОправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- A40X-PWLNR08-NОправка расточная Ø40 мм, 95°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- A50X-PWLNL08-NОправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A50X-PWLNR08-NОправка расточная Ø50 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A60X-PWLNL08-NОправка расточная Ø60 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- A60X-PWLNR08-NОправка расточная Ø60 мм, 95°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- S32U-PWLNL08Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- S32U-PWLNR08Оправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- S40V-PWLNL08Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- S40V-PWLNR08Оправка расточная Ø40 мм, 95°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
Державки токарные по ISO 56088
- PWLNL2020K08Державка токарная, 20X20, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PWLNL2525M08Державка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PWLNL3225P08Державка токарная, 32X25, 95°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Форма пластины W — тригональная 80°
- PWLNL3232P08Державка токарная, 32X32, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм
- PWLNR2020K08Державка токарная, 20X20, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PWLNR2525M08Державка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PWLNR3225P08Державка токарная, 32X25, 95°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Форма пластины W — тригональная 80°
- PWLNR3232P08Державка токарная, 32X32, 95°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм
