Canela · Фрезы сборные — фрезы фасок и радиусов · арт. 063007005

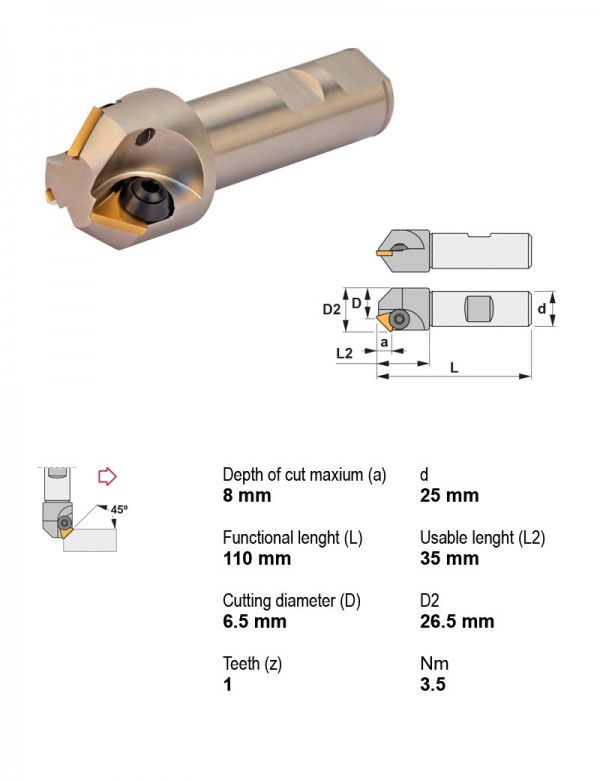

Фреза сборная Ø26 мм, 1 зуб., хвостовик Ø25 мм
| Применение | Фрезы фасок и радиусов |
|---|---|
| Присоединение | Хвостовик с лыской Weldon |
| Внутренняя подача СОЖ | Нет |
| Диаметр резания | 26 мм |
| Диаметр хвостовика | 25 мм |
| Длина | 110 мм |
| Задний угол | Положительный |
| Число зубьев | 1 шт. |
Другие типоразмеры серии
Фрезы сборные — фрезы фасок и радиусов — 39 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Корпуса сборных фрез.
| Артикул | Присоединение | Внутренняя подача СОЖ | Диаметр резания, мм | Диаметр хвостовика, мм | Длина, мм | Число зубьев, шт. | В список |
|---|---|---|---|---|---|---|---|
| 062407016 | Хвостовик с лыской Weldon | Нет | 16 | 12 | 70 | 1 | |
| 062407021 | Хвостовик с лыской Weldon | Нет | 21 | 20 | 90 | 2 | |
| 063000005 | Цилиндрический хвостовик | Нет | 26 | 20 | 110 | 1 | |
| 063000020 | Цилиндрический хвостовик | Нет | 40 | 25 | 125 | 3 | |
| 063007005 | Хвостовик с лыской Weldon | Нет | 26 | 25 | 110 | 1 | Текущая |
| 063007020 | Хвостовик с лыской Weldon | Нет | 40 | 25 | 110 | 3 | |
| 063030005 | Конус Морзе | Нет | 26 | 20 | 125 | 1 | |
| 063030020 | Конус Морзе | Нет | 40 | 20 | 125 | 3 | |
| 072407016 | Хвостовик с лыской Weldon | Нет | 16 | 12 | 70 | 1 | |
| 072407026 | Хвостовик с лыской Weldon | Нет | 26 | 20 | 90 | 2 | |
| 073503008 | Цилиндрический хвостовик | Есть | 8 | 16 | 100 | 1 | |
| 073503016 | Цилиндрический хвостовик | Есть | 16 | 20 | 100 | 2 |
Совместимость
Связанные позиции по данным производителя — 25 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 063007005.
Пластины фрезерные10
- TPKN1603PDSR-1CPM25Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав PM25
- TPKN1603PDSR-1CTIN25Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав TIN25
- TPKN1603PDSR-1CTL40Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав TL40, Толщина пластины 3,18 мм
- TPKR1603PPSRTL20Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав TL20
- TPKR1603PPSRTL40Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав TL40, Толщина пластины 3,18 мм
- TPUN160304ETL20Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав TL20, Радиус при вершине 0,4
- TPUN160304FKM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Толщина пластины 3,18 мм
- TPUN160308FKM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, Толщина пластины 3,18 мм
- TPUN160312ETL20Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав TL20, Радиус при вершине 1,2
- TPUN160312FKM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 1,2, Толщина пластины 3,18 мм
Оснастка модульная PSC2
- 16.218.100.63/110Удлинитель-переходник PSC HSK-A100 Ø63
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Оправки расточные1
- PSC32-PCLNL22064-12Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Подходит к позициям
У этих позиций 063007005 указан производителем как подходящий.
Державки токарные по ISO 56086
- PWLNL1616H06Державка токарная, 16X16, 95°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PWLNL2020K06Державка токарная, 20X20, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PWLNL2525M06Державка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PWLNR1616H06Державка токарная, 16X16, 95°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PWLNR2020K06Державка токарная, 20X20, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PWLNR2525M06Державка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
Оправки расточные6
- A25R-PWLNL06Оправка расточная Ø25 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- A25R-PWLNR06Оправка расточная Ø25 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- A32S-PWLNL06Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- A32S-PWLNR06Оправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- S25T-PWLNL06Оправка расточная Ø25 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- S25T-PWLNR06Оправка расточная Ø25 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
