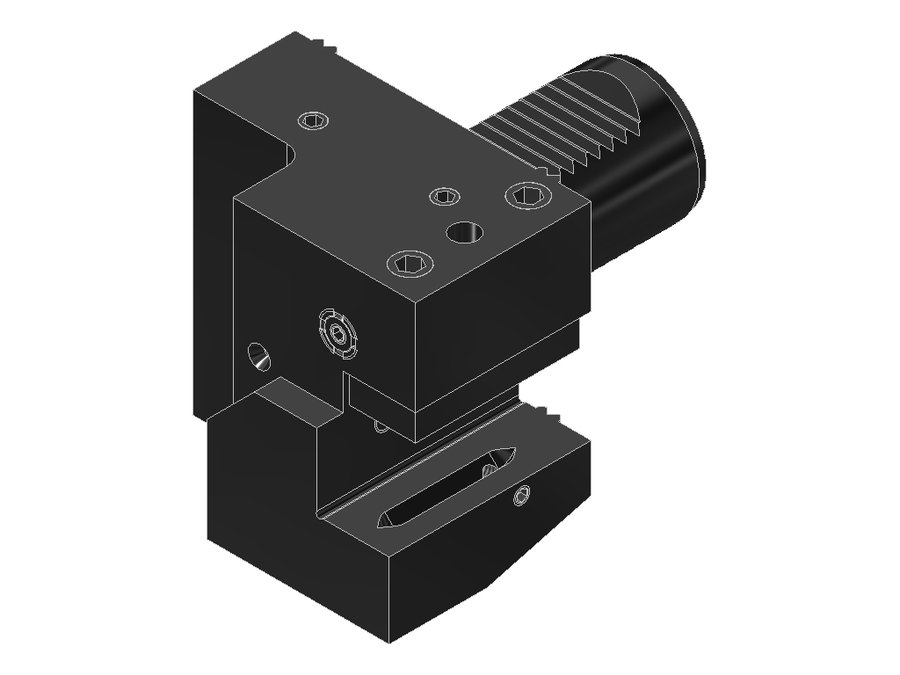

Державка токарная продольная EWS 1.4025G300RLIKW, хвостовик Ø40, сечение 25×25 мм
| Система фиксации в гнезде | W-зубчатое соединение |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | ZYW04000115 |
| Код интерфейса инструмента | VKT25250115 |
| Диаметр хвостовика | 40 мм |
| Исполнение | правое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | хвостовик 25x25 |
| Вылет LPR | 62 мм |
| Масса | 2,957 кг |
| Высота | 86 мм |
| Общая длина | 125 мм |
| Ширина | 90 мм |
| Заказной номер EWS | 177923 |
| Радиальная высота | 48 мм |
| Радиальная ширина | 47,5 мм |
| Функциональная ширина | 25,5 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 1.4025G300RLIKW в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание

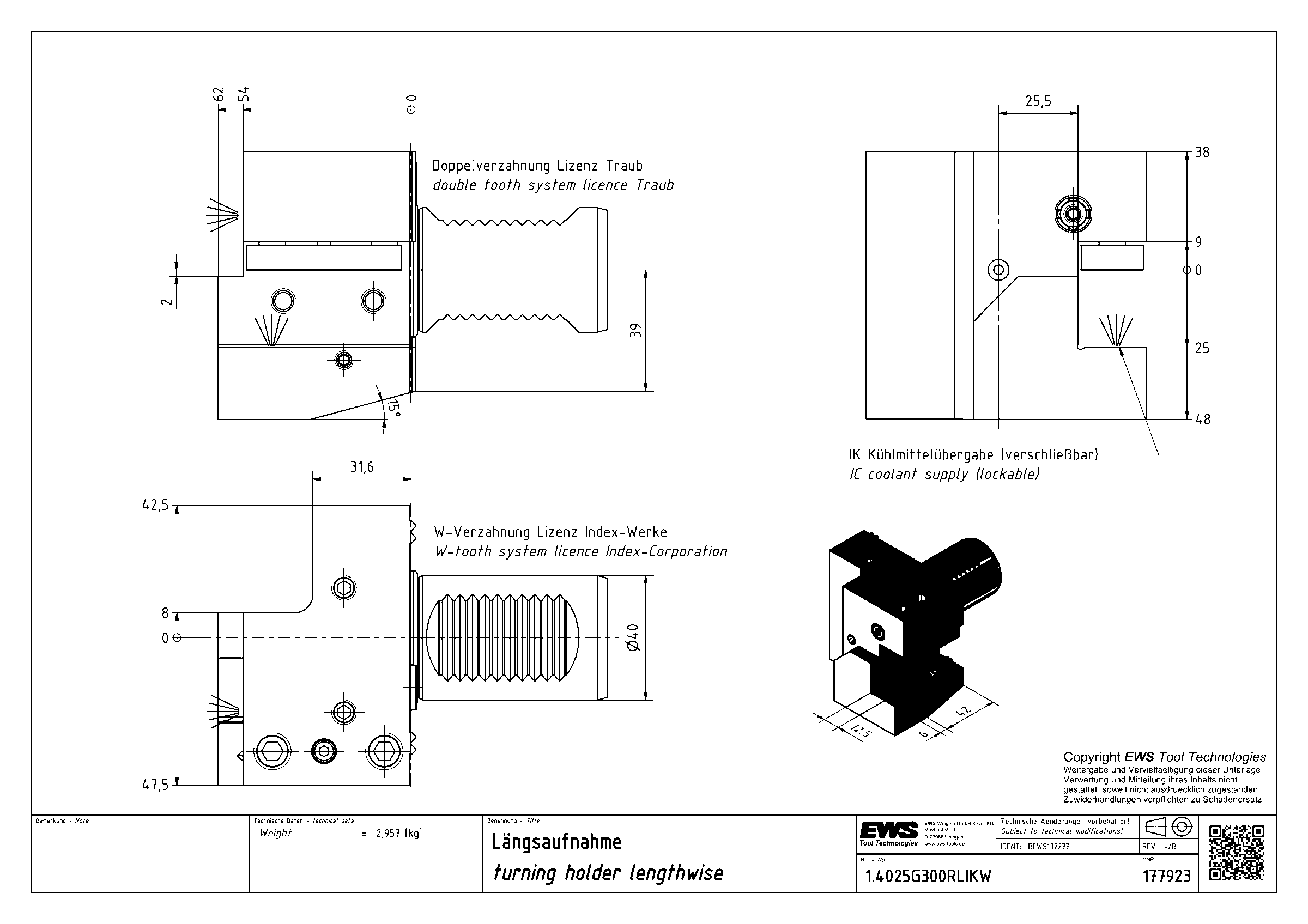

Державка продольная правая, форма C1
Токарная державка правого исполнения для правых токарных инструментов.
Инструмент оснащён регулируемым соплом СОЖ.
Двойная зубчатость (лицензия Traub)
- Хвостовик VDI с двойной зубчатостью
- Державку можно повернуть на 180°
- Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)
Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.
Другие типоразмеры серии
Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Вылет LPR, мм | Диаметр хвостовика, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 1.4020SQT10 | VDI40, хвостовик повёрнут на 30° | хвостовик 20x20 | 100 | 40 | 76 | 160 | |
| 1.4020SQT10IK | VDI40, хвостовик повёрнут на 30° | хвостовик 20x20 | 100 | 40 | 76 | 160 | |
| 1.4025.4MP620IK | VDI40 | хвостовик 1"x1" | 120 | 40 | 100 | 180 | |
| 1.4025.4SQT15 | VDI40, хвостовик повёрнут на 30° | хвостовик 1"x1" | 120 | 40 | 100 | 180 | |
| 1.4025.4SQT15IK | VDI40, хвостовик повёрнут на 30° | хвостовик 1"x1" | 120 | 40 | 100 | 180 | |
| 1.4025/20 | VDI40 | хвостовик 25x25 | 85 | 40 | 80,5 | 148 | |
| 1.4025G300RLIKW | VDI40 | хвостовик 25x25 | 62 | 40 | 86 | 125 | Текущая |
| 1.4025G300RLW | VDI40 | хвостовик 25x25 | 62 | 40 | 86 | 125 | |
| 1.4025G400RL | VDI40 | хвостовик 25x25 | 60 | 40 | 86 | 123 | |
| 1.4025IK | VDI40 | хвостовик 25x25 | 85 | 40 | 80,5 | 148 | |
| 1.4025MP620 | VDI40 | хвостовик 25x25 | 120 | 40 | 100 | 180 | |
| 1.4025MP620IK | VDI40 | хвостовик 25x25 | 120 | 40 | 100 | 180 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 1.4025G300RLIKW.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
