EWS · Державки токарные продольные EWS для VDI · арт. 1.4025G400RL

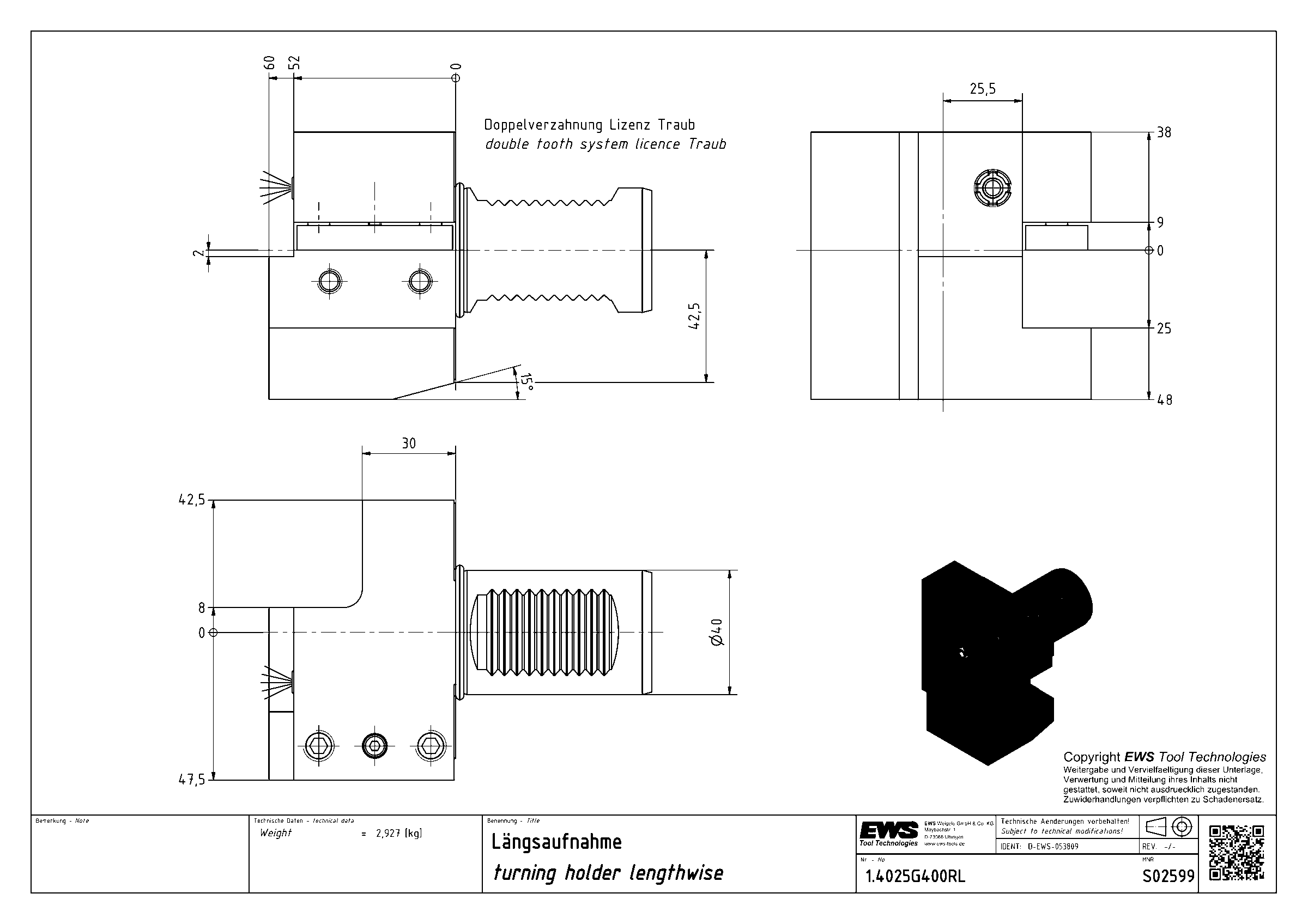

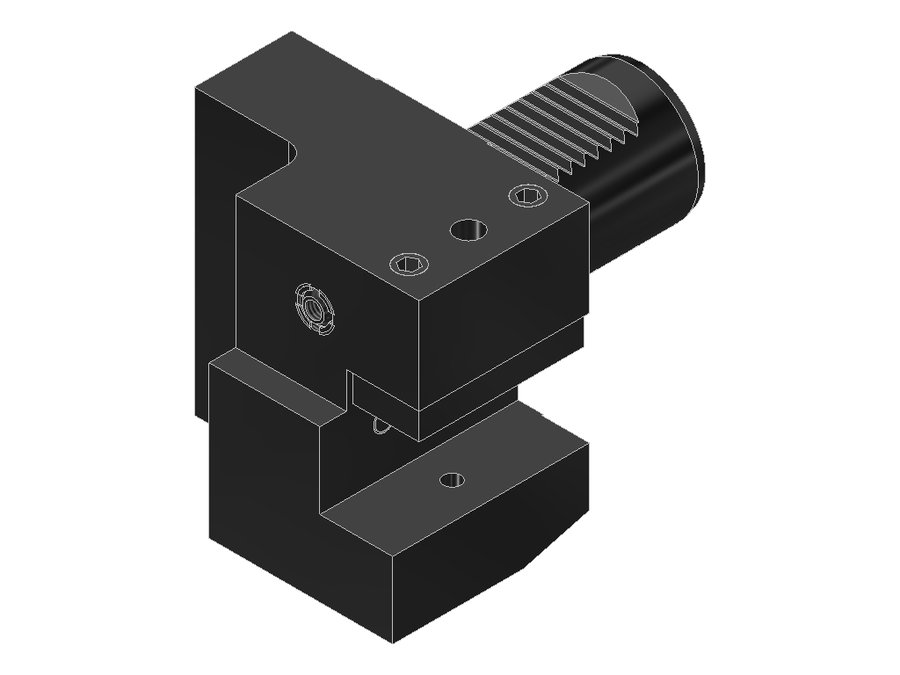

Державка токарная продольная EWS 1.4025G400RL, хвостовик Ø40, сечение 25×25 мм
| Угол выхода | 0° |
|---|---|
| Код интерфейса станка | ZYV04000115 |
| Код интерфейса инструмента | VKT25250115 |
| Диаметр хвостовика | 40 мм |
| Исполнение | правое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | хвостовик 25x25 |
| Функциональная длина | 0 мм |
| Вылет LPR | 60 мм |
| Масса | 2,927 кг |
| Высота | 86 мм |
| Общая длина | 123 мм |
| Ширина | 90 мм |
| Заказной номер EWS | S02599 |
| Радиальная высота | 48 мм |
| Радиальная ширина | 47,5 мм |
| Функциональная ширина | 25,5 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для VDI — 133 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Диаметр хвостовика, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 1.4025.4MP620IK | VDI40 | хвостовик 1"x1" | 0 | 120 | 40 | 180 | |
| 1.4025.4SQT15 | VDI40 shaft rotated 30° | хвостовик 1"x1" | 0 | 120 | 40 | 180 | |
| 1.4025.4SQT15IK | VDI40 shaft rotated 30° | хвостовик 1"x1" | 0 | 120 | 40 | 180 | |
| 1.4025/20 | VDI40 | хвостовик 25x25 | 0 | 85 | 40 | 148 | |
| 1.4025G300RLIKW | VDI40 | хвостовик 25x25 | 0 | 62 | 40 | 125 | |
| 1.4025G300RLW | VDI40 | хвостовик 25x25 | 0 | 62 | 40 | 125 | |
| 1.4025G400RL | VDI40 | хвостовик 25x25 | 0 | 60 | 40 | 123 | Текущая |
| 1.4025IK | VDI40 | хвостовик 25x25 | 0 | 85 | 40 | 148 | |
| 1.4025MP620 | VDI40 | хвостовик 25x25 | 0 | 120 | 40 | 180 | |
| 1.4025MP620IK | VDI40 | хвостовик 25x25 | 0 | 120 | 40 | 180 | |
| 1.4025RLIK | VDI40 | хвостовик 25x25 | 0 | 85 | 40 | 148 | |
| 1.4025SQT15 | VDI40 shaft rotated 30° | хвостовик 25x25 | 0 | 120 | 40 | 180 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 1.4025G400RL.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
