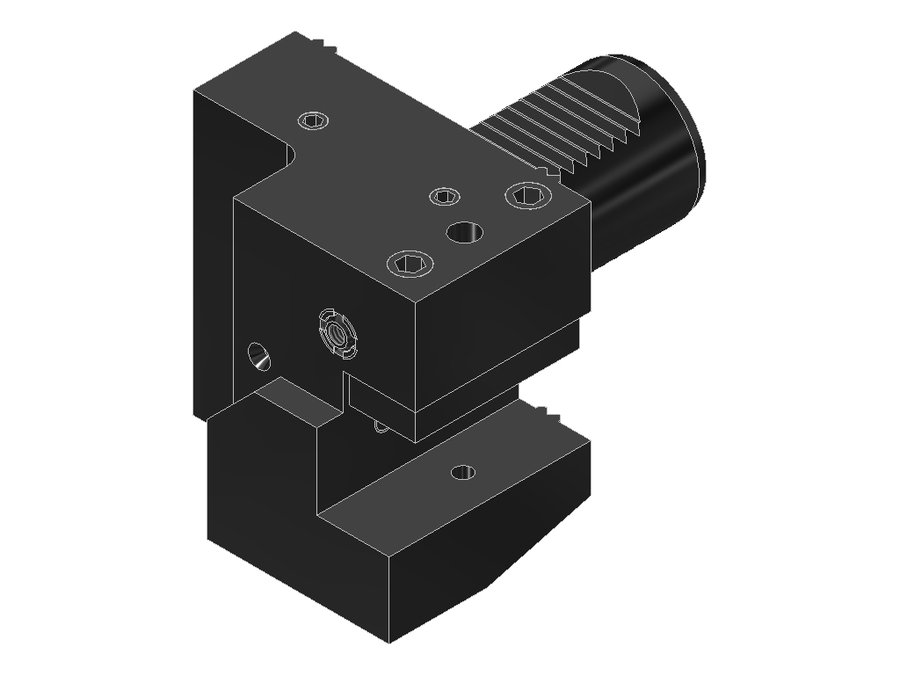

Державка токарная продольная EWS 1.4025G300RLW, хвостовик Ø40, сечение 25×25 мм
EWS · Державки токарные продольные EWS, присоединение к станку VDI · арт. 1.4025G300RLW

Державка токарная продольная EWS 1.4025G300RLW, хвостовик Ø40, сечение 25×25 мм

Система фиксации в гнездеW-зубчатое соединение
Угол выхода0°
Код интерфейса станкаZYW04000115
Код интерфейса инструментаVKT25250115
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментахвостовик 25x25
Вылет LPR62 мм
Масса2,963 кг
Высота86 мм
Общая длина125 мм
Ширина90 мм
Заказной номер EWSS03322
Радиальная высота48 мм
Радиальная ширина47,5 мм
Функциональная ширина25,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 1.4025G300RLW в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная правая, форма C1

Токарная державка правого исполнения для правых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

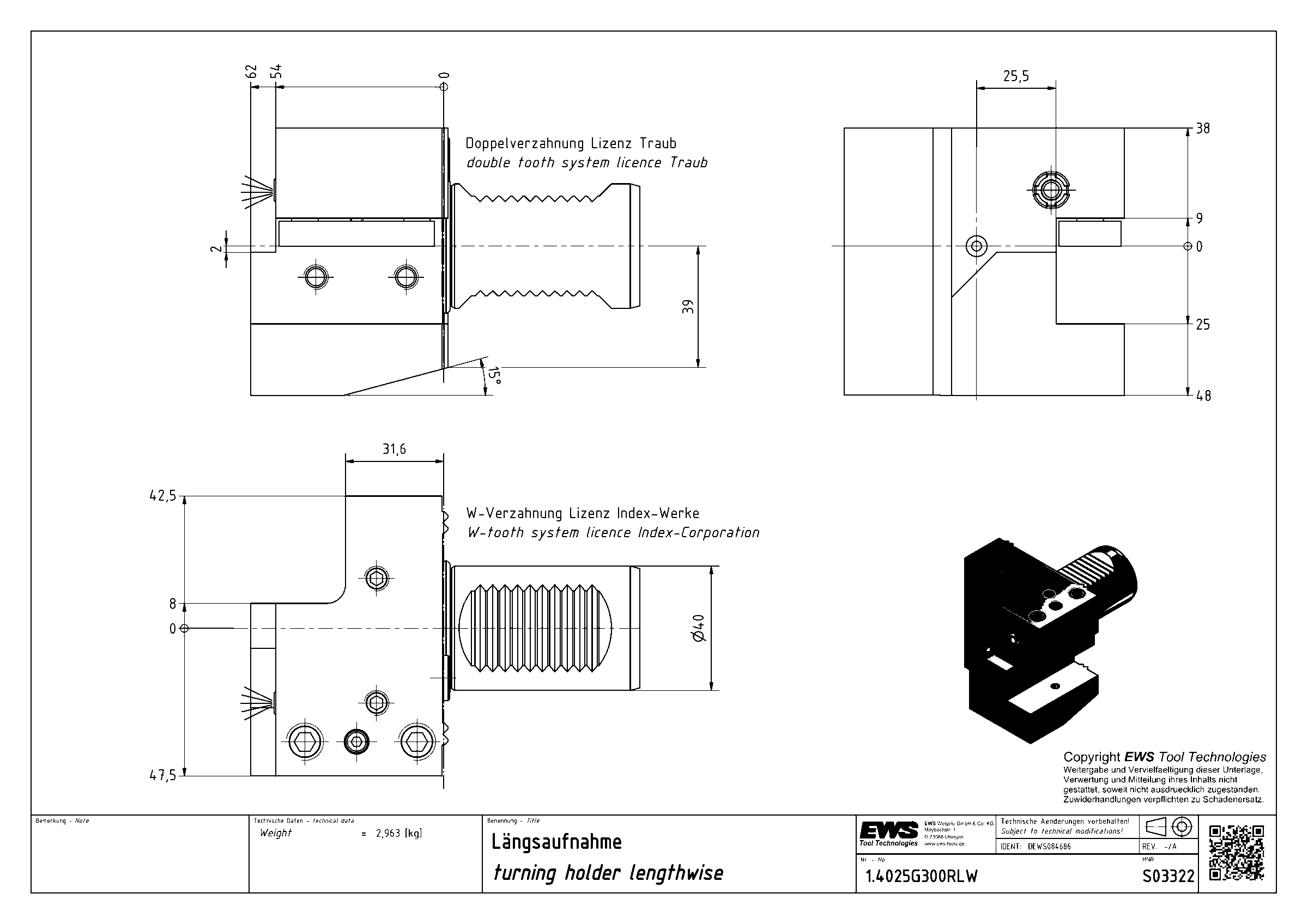

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммДиаметр хвостовика, ммВысота, ммОбщая длина, ммВ список
1.4020SQT10IKVDI40, хвостовик повёрнут на 30°хвостовик 20x201004076160
1.4025.4MP620IKVDI40хвостовик 1"x1"12040100180
1.4025.4SQT15VDI40, хвостовик повёрнут на 30°хвостовик 1"x1"12040100180
1.4025.4SQT15IKVDI40, хвостовик повёрнут на 30°хвостовик 1"x1"12040100180
1.4025/20VDI40хвостовик 25x25854080,5148
1.4025G300RLIKWVDI40хвостовик 25x25624086125
1.4025G300RLWVDI40хвостовик 25x25624086125Текущая
1.4025G400RLVDI40хвостовик 25x25604086123
1.4025IKVDI40хвостовик 25x25854080,5148
1.4025MP620VDI40хвостовик 25x2512040100180
1.4025MP620IKVDI40хвостовик 25x2512040100180
1.4025RLIKVDI40хвостовик 25x25854086148

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 1.4025G300RLW.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
