EWS · Державки токарные продольные EWS для VDI · арт. 1.4025MP620

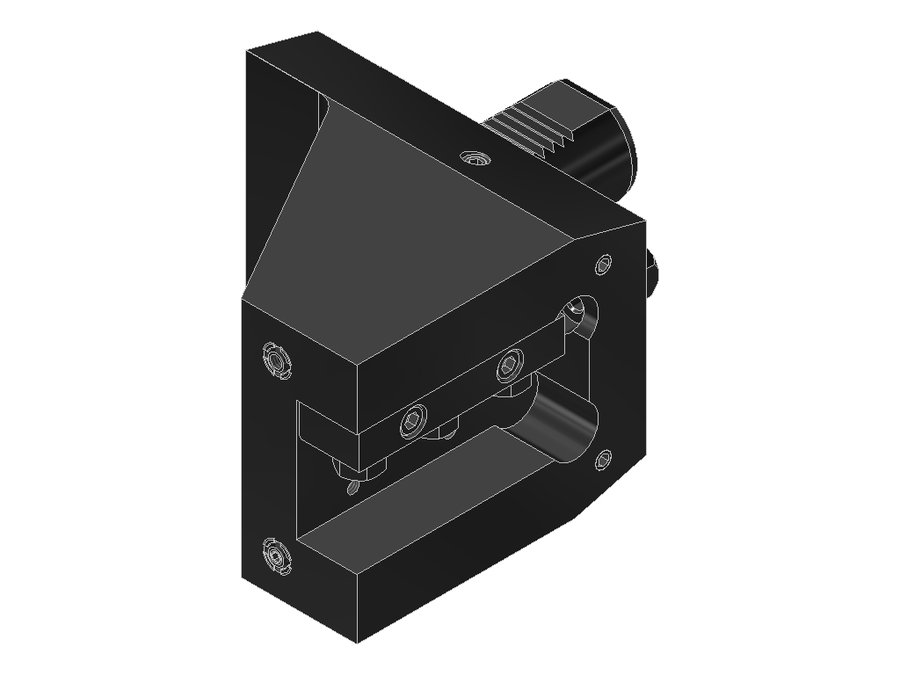

Державка токарная продольная EWS 1.4025MP620
| Система фиксации в гнезде | штифт |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | ZYV04000415 |
| Код интерфейса инструмента | VKT25250115 |
| Диаметр хвостовика | 40 мм |
| Исполнение | правое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | хвостовик 25x25 |
| Функциональная длина | 0 мм |
| Вылет LPR | 120 мм |
| Масса | 7,926 кг |
| Высота | 100 мм |
| Общая длина | 180 мм |
| Ширина | 136 мм |
| Заказной номер EWS | 136609 |
| Радиальная высота | 50 мм |
| Радиальная ширина | 83 мм |
| Функциональная ширина | 58 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для VDI — 133 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Диаметр хвостовика, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 1.4025.4SQT15IK | VDI40 shaft rotated 30° | хвостовик 1"x1" | 0 | 120 | 40 | 180 | |
| 1.4025/20 | VDI40 | хвостовик 25x25 | 0 | 85 | 40 | 148 | |
| 1.4025G300RLIKW | VDI40 | хвостовик 25x25 | 0 | 62 | 40 | 125 | |
| 1.4025G300RLW | VDI40 | хвостовик 25x25 | 0 | 62 | 40 | 125 | |
| 1.4025G400RL | VDI40 | хвостовик 25x25 | 0 | 60 | 40 | 123 | |
| 1.4025IK | VDI40 | хвостовик 25x25 | 0 | 85 | 40 | 148 | |
| 1.4025MP620 | VDI40 | хвостовик 25x25 | 0 | 120 | 40 | 180 | Текущая |
| 1.4025MP620IK | VDI40 | хвостовик 25x25 | 0 | 120 | 40 | 180 | |
| 1.4025RLIK | VDI40 | хвостовик 25x25 | 0 | 85 | 40 | 148 | |
| 1.4025SQT15 | VDI40 shaft rotated 30° | хвостовик 25x25 | 0 | 120 | 40 | 180 | |
| 1.4025SQT15IK | VDI40 shaft rotated 30° | хвостовик 25x25 | 0 | 120 | 40 | 180 | |
| 1.5025.4MP630 | VDI50 shaft rotated 30° | хвостовик 1"x1" | 0 | 150 | 50 | 225,1 |
