Canela · Фрезы сборные — фрезы фасок и радиусов · арт. 12350101703

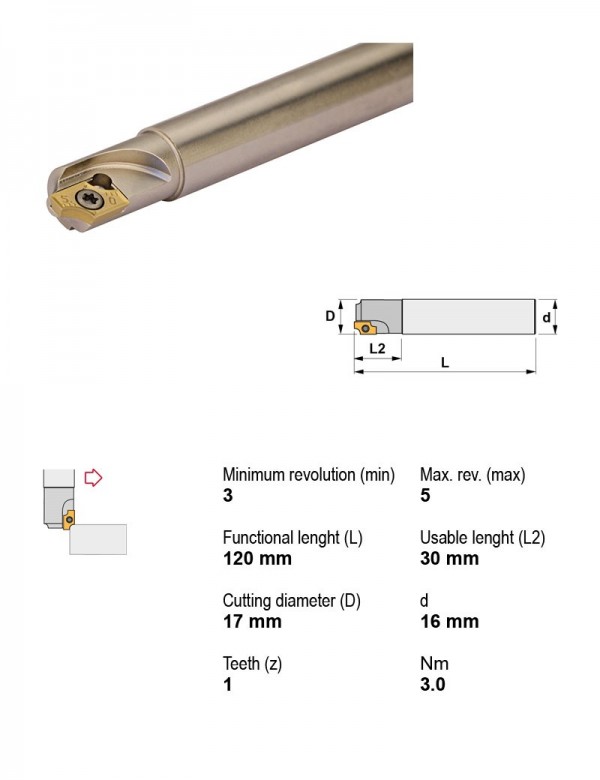

Фреза сборная Ø17 мм, 1 зуб., хвостовик Ø16 мм
| Применение | Фрезы фасок и радиусов |
|---|---|
| Присоединение | Цилиндрический хвостовик |
| Внутренняя подача СОЖ | Нет |
| Диаметр резания | 17 мм |
| Диаметр хвостовика | 16 мм |
| Длина | 120 мм |
| Задний угол | Положительный |
| Число зубьев | 1 шт. |
Другие типоразмеры серии
Фрезы сборные — фрезы фасок и радиусов — 39 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Корпуса сборных фрез.
| Артикул | Присоединение | Внутренняя подача СОЖ | Диаметр резания, мм | Диаметр хвостовика, мм | Длина, мм | Число зубьев, шт. | В список |
|---|---|---|---|---|---|---|---|
| 174427025 | Хвостовик с лыской Weldon | Нет | 29 | 25 | 176 | 1 | |
| 174593032/15 | Насадная фреза (под оправку) | Есть | 32 | 22 | 50 | 3 | |
| 174593032/20 | Насадная фреза (под оправку) | Есть | 32 | 22 | 50 | 3 | |
| 174593032/30 | Насадная фреза (под оправку) | Есть | 32 | 22 | 50 | 3 | |
| 174593032/40 | Насадная фреза (под оправку) | Есть | 32 | 22 | 50 | 3 | |
| 174593032/45 | Насадная фреза (под оправку) | Есть | 32 | 16 | 50 | 3 | |
| 174593032/60 | Насадная фреза (под оправку) | Есть | 32 | 16 | 50 | 3 | |
| 174593032/75 | Насадная фреза (под оправку) | Есть | 32 | 16 | 50 | 3 | |
| 12350101701 | Цилиндрический хвостовик | Нет | 17 | 16 | 120 | 1 | |
| 12350101703 | Цилиндрический хвостовик | Нет | 17 | 16 | 120 | 1 | Текущая |
| 12350702201 | Хвостовик с лыской Weldon | Нет | 22 | 20 | 120 | 2 | |
| 12350702203 | Хвостовик с лыской Weldon | Нет | 22 | 20 | 120 | 2 |
Совместимость
Связанные позиции по данным производителя — 20 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 12350101703.
Пластины фрезерные5
- ADMT1503R3.0TIN25Пластина фрезерная, параллелограмм 85°, IC 9,52 мм, сплав TIN25, Применение фрезерование, точение, Радиус при вершине 3,0, Толщина пластины 3,18 мм
- ADMT1503R3.5TIN25Пластина фрезерная, параллелограмм 85°, IC 9,52 мм, сплав TIN25, Применение фрезерование, точение, Радиус при вершине 3,5, Толщина пластины 3,18 мм
- ADMT1503R4.0TIN25Пластина фрезерная, параллелограмм 85°, IC 9,52 мм, сплав TIN25, Применение фрезерование, точение, Радиус при вершине 4,0, Толщина пластины 3,18 мм
- ADMT1503R4.5TIN25Пластина фрезерная, параллелограмм 85°, IC 9,52 мм, сплав TIN25, Применение фрезерование, точение, Радиус при вершине 4,5, Толщина пластины 3,18 мм
- ADMT1503R5.0TIN25Пластина фрезерная, параллелограмм 85°, IC 9,52 мм, сплав TIN25, Применение фрезерование, точение, Радиус при вершине 5,0, Толщина пластины 3,18 мм
Державки токарные по ISO 56081
- PSC40-DDJNL27055-15Державка токарная Ø40 мм, 93°, левое, Применение Профилирование, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Подходит к позициям
У этих позиций 12350101703 указан производителем как подходящий.
Корпуса сборных фрез11
- 332400020Фреза сборная Ø20 мм, 2 зуб., хвостовик Ø20 мм, Внутренняя подача СОЖ Есть, Длина 125 мм, Задний угол Положительный
- 332406020Фреза сборная Ø20 мм, 2 зуб., хвостовик M10, Применение Фрезы уступа, Внутренняя подача СОЖ Есть, Длина 30 мм, Задний угол Положительный
- 554593052Фреза сборная Ø52 мм, 5 зуб., хвостовик Ø22 мм, Длина 50 мм
- 554593066Фреза сборная Ø66 мм, 6 зуб., хвостовик Ø27 мм
- 554593080Фреза сборная Ø80 мм, 7 зуб., хвостовик Ø27 мм, Применение Профильные фрезы, Задний угол Положительный
- 554990040Фреза сборная Ø40 мм, 3 зуб., хвостовик Ø16 мм, Применение Профильные фрезы, Внутренняя подача СОЖ Нет
- 554990050Фреза сборная Ø50 мм, 4 зуб., хвостовик Ø22 мм, Применение Профильные фрезы, Внутренняя подача СОЖ Нет, Задний угол Положительный
- 554990063Фреза сборная Ø63 мм, 5 зуб., хвостовик Ø27 мм, Применение Профильные фрезы, Внутренняя подача СОЖ Нет
- 554990080Фреза сборная Ø80 мм, 6 зуб., хвостовик Ø32 мм, Применение Профильные фрезы, Внутренняя подача СОЖ Нет
- 554990100Фреза сборная Ø100 мм, 7 зуб., хвостовик Ø40 мм, Применение Профильные фрезы, Внутренняя подача СОЖ Нет
- 554990125Фреза сборная Ø125 мм, 7 зуб., хвостовик Ø40 мм, Применение Профильные фрезы, Внутренняя подача СОЖ Нет
Свёрла корпусные со сменными пластинами3
- PSC40-4834.20-2.25DСверло сборное, хвостовик Ø40 мм
- PSC50-4834.20-2.25DСверло сборное, хвостовик Ø50 мм
- PSC63-4834.20-2.25DСверло сборное, хвостовик Ø63 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
