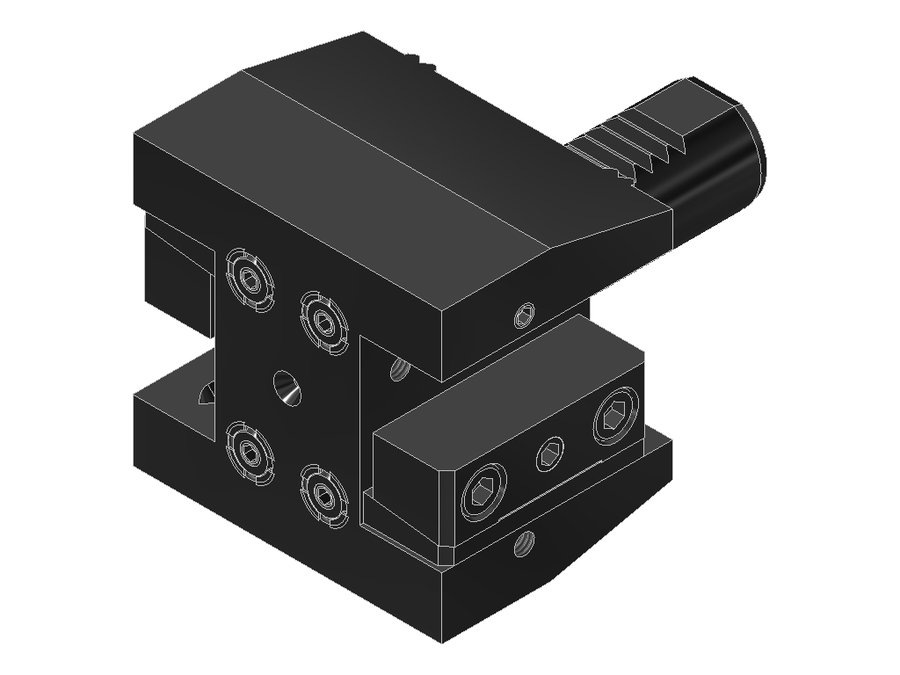

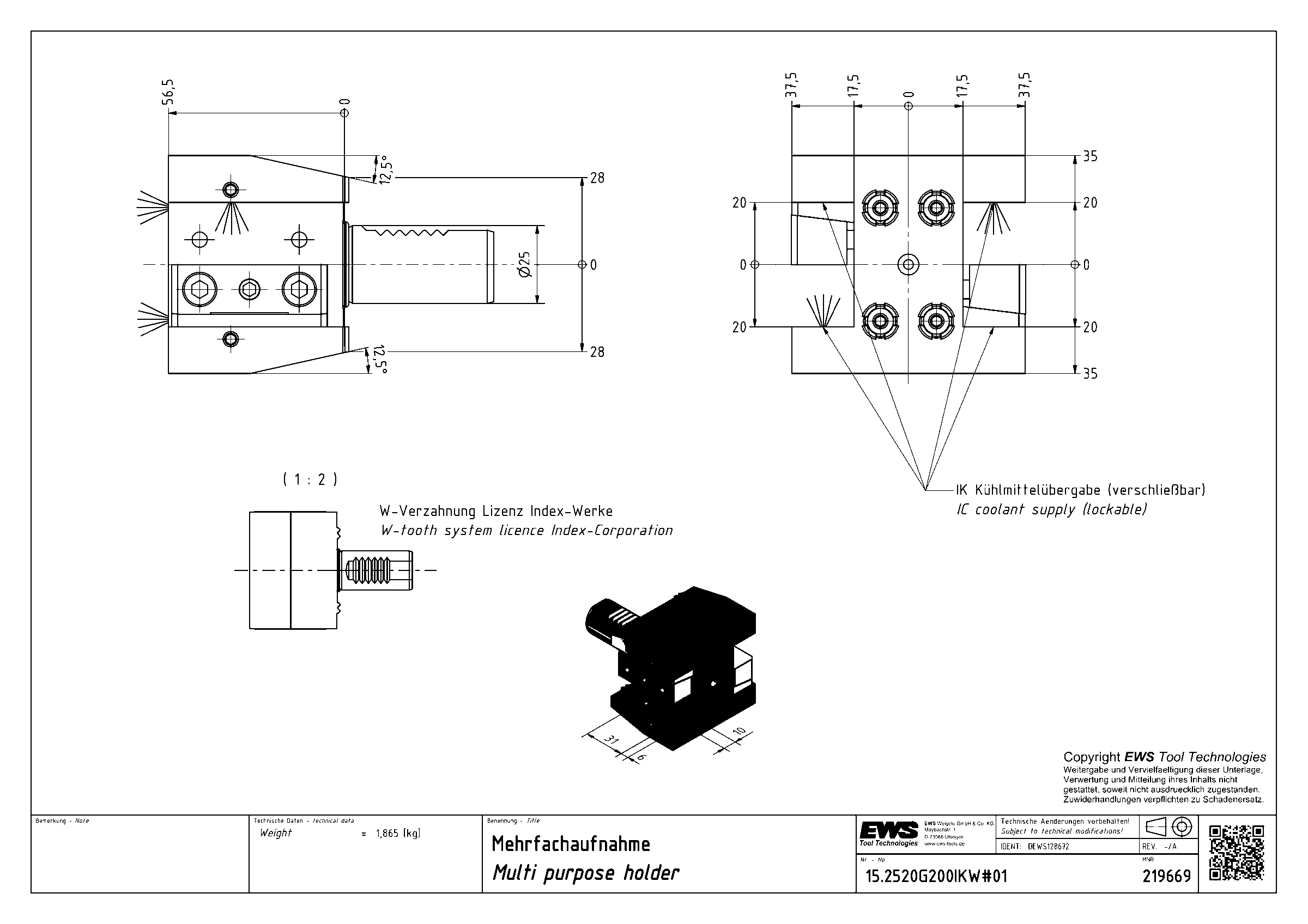

Державка универсальная EWS 15.2520G200IKW#01, хвостовик Ø25, сечение 20×20 мм
EWS · Державки универсальные EWS, присоединение к станку VDI · арт. 15.2520G200IKW#01

Державка универсальная EWS 15.2520G200IKW#01, хвостовик Ø25, сечение 20×20 мм

Система фиксации в гнездеW-зубчатое соединение
Угол выхода0°
Код интерфейса станкаZYW02500115
Код интерфейса инструментаVKT20200115
Диаметр хвостовика25 мм
Исполнениенейтральное
Присоединение к станкуVDI25
Присоединение инструментахвостовик 20x20
Вылет LPR56,5 мм
Масса1,865 кг
Высота70 мм
Общая длина104,45 мм
Ширина75 мм
Заказной номер EWS219669
Радиальная высота35 мм
Радиальная ширина37,5 мм
Функциональная ширина17,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.2520G200IKW#01 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Одновременно можно зажать два инструмента
  • Державку можно использовать для главного шпинделя и противошпинделя
  • Прижимные планки нельзя переоборудовать

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку VDI — 49 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.2516/12RL25VDI25хвостовик 16x16485596
15.2516E33225VDI25хвостовик 16x16486096
15.2516IK25VDI25хвостовик 16x16485596
15.2519.05G20025VDI25хвостовик 3/4"x3/4"5570103
15.2520G20025VDI25хвостовик 20x205570103
15.2520G200IK25VDI25хвостовик 20x205570103
15.2520G200IKW#0125VDI25хвостовик 20x2056,570104,45Текущая
15.2520G200W25VDI25хвостовик 20x2056,570104,45
15.3020/1630VDI30хвостовик 20x206066115
15.3020CTX30VDI30хвостовик 20x207076125
15.3020E46530VDI30хвостовик 20x209076145
15.3020E465IK30VDI30хвостовик 20x208074135

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.2520G200IKW#01.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI25Приспособление монтажное EWS MW-VDI25
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
